乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

这篇乐高MOC实录继续拆解 Link Belt 250X3 挖掘机,重点展示履带、回转平台、线性制动器与麒麟臂的联动结构,并对比 zorex 220 的升级点与零件取舍思路,适合想入坑科技组 MOC 的玩家参考。

上回说到MOC zorex 220 ,这回接着说,这回的主角是Link Belt 250X3。

零件图纸链接啥的点这里,需要的零件相比zorex220差不了多少……

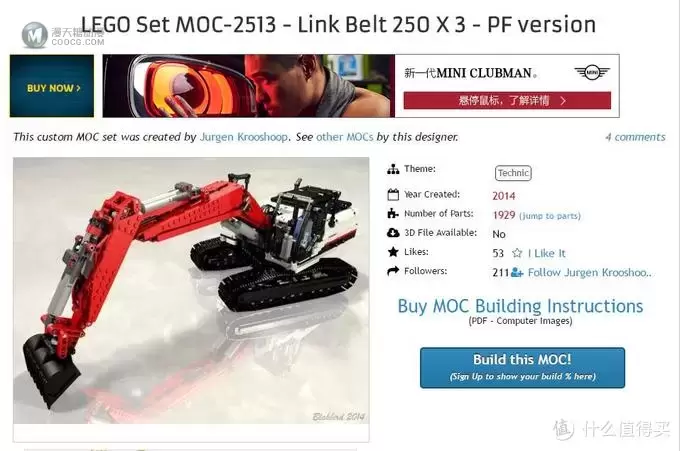

要增加的零件,履带比之前的zorex 220多了几片,当然可以零散买,但是如果新手想MOC这条路走到黑的话,可以等等今年的旗舰42055斗轮式挖掘机。这个set不仅可玩性高,零件也多样化,值得入手。其实新手玩MOC正确的玩法并不是直接买零件,而是先玩玩官方的set,多买几个旗舰和次旗舰版,等有足够的零件后,再对照MOC零件表,看看哪些MOC作品只要少量添加零件就能实现。尽可能的用现有的零件,某些缺的零件可以通过不同的搭法用现有的零件代替。外观件也可以适当的省略。可以根据实际情况改变下外观的颜色也是不错的选择。这个Link Belt 250X3原配色是红色的麒麟臂,白色的车身。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑考虑到白色件俺相对缺少,麒麟臂上红色的外观件属于稀缺件了。所有俺结合自己黄色零件多的优势,做了个黄色版本的,辅以黑色。不过也不完美,有些零件没有黄色,没办法……

放个42055链接,真的值得购买,尤其是新手:

在上篇中已经提到Link Belt 250X3应该算是zorex 220的升级版。到底怎么个升级法,让俺喝口水,接着说……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

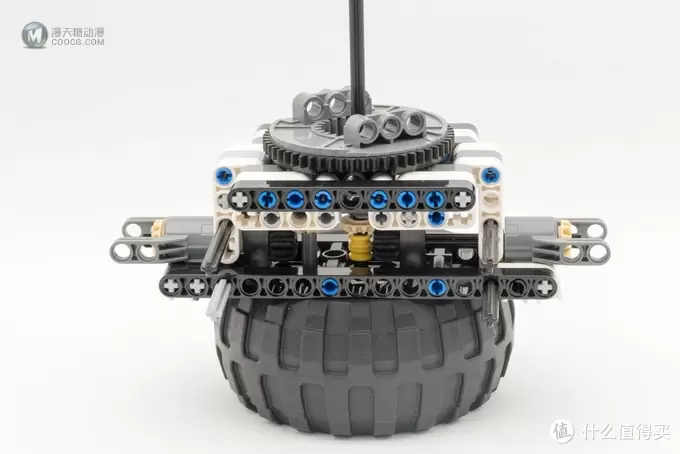

↑还是从回转机构平台开始,还是这个大圆盘。话说这个大圆盘是同类零件中最大号的,如果要做更大的履带式东东,需要另想办法了……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑还是动力输入轴一根。不同的是,没有之前zorex 220车架的凸粒梁,全部采用了科技类的无凸粒梁,特点就是结构紧凑,重量轻,可以很好的与电机类零件配合。这个算是改进了zorex 220不足之处吧。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

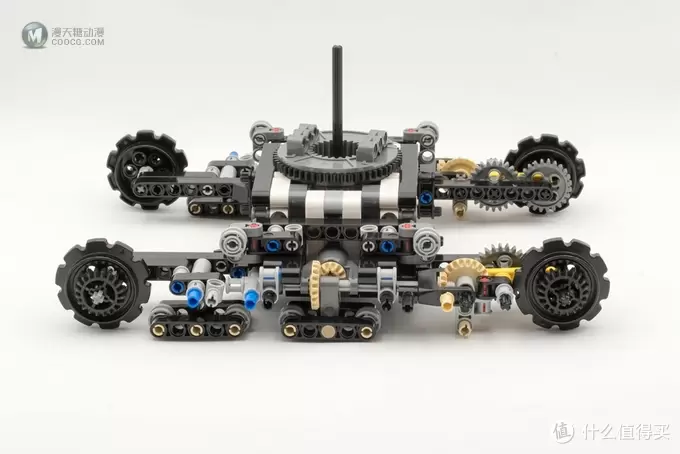

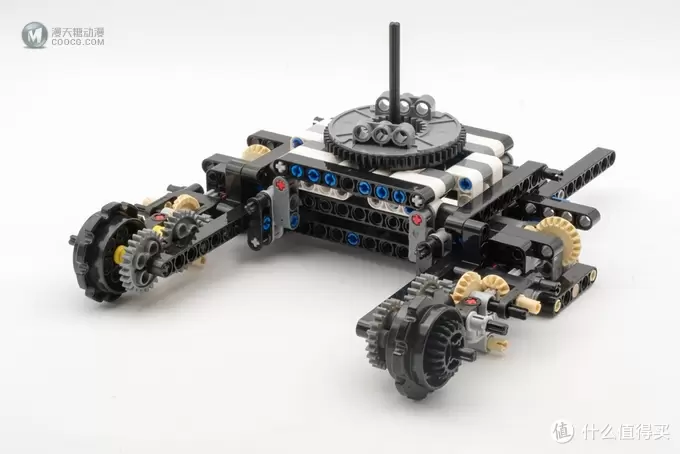

↑前车架,好多齿轮……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑车架完工,看着就清爽。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

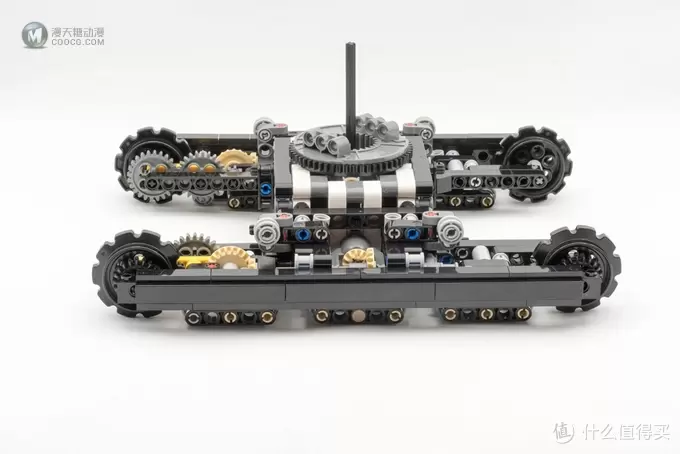

↑各种轮外面也要装饰下。貌似真车外观也是这样的。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

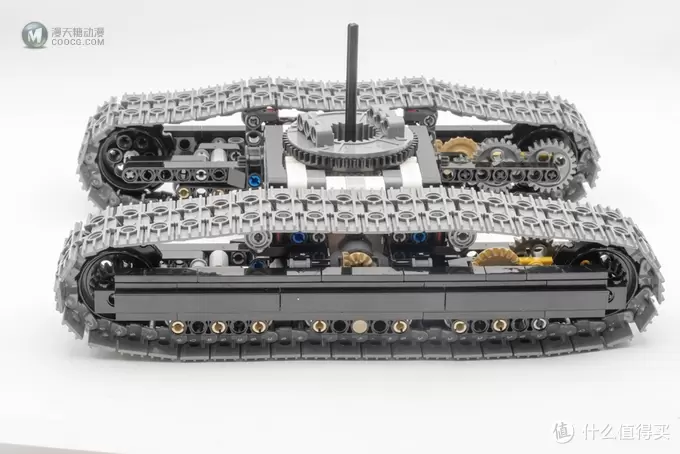

↑上履带。这个履带比zorex要多几节。所以整个行走机构要比zorex大那么一点点。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑同样的履带动力输入方式。看的见的动力输入轴和看不见的动力输入齿轮组。ps,两种不同的方式的后果就是前进后退是,两侧履带启动并不同步,会有差那么一点。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

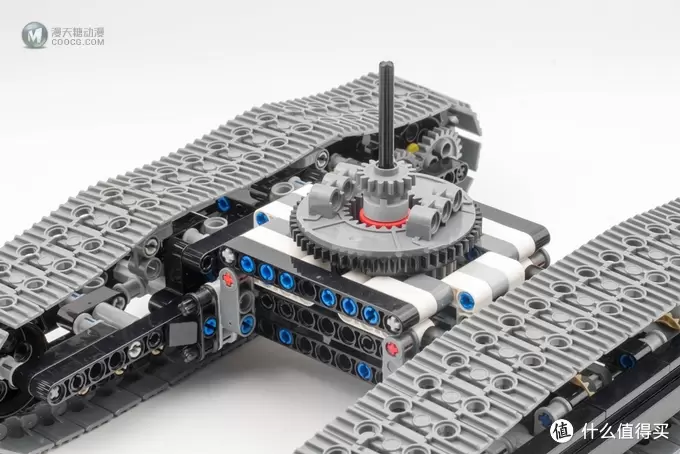

↑看到回转平台是怎么旋转了吧,就靠驱动那个小齿轮带动大圆盘零件外侧的齿轮从而旋转。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

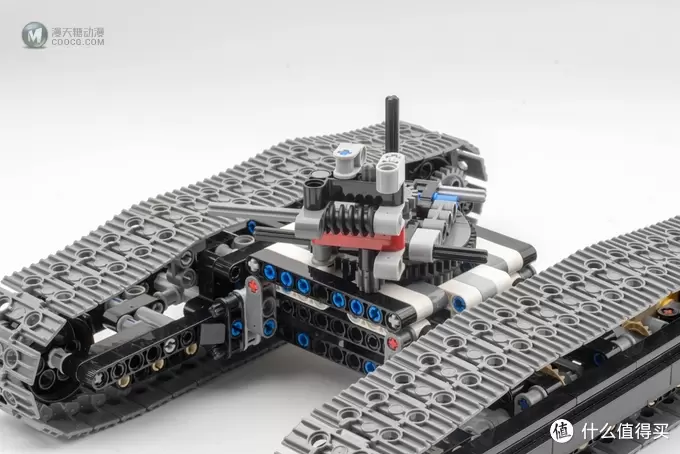

↑蜗杆的应用,与负责回转平台转动的小齿轮相连。蜗杆只能做主动轮,不能做从动轮,且失去动力后能维持原状不打滑。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

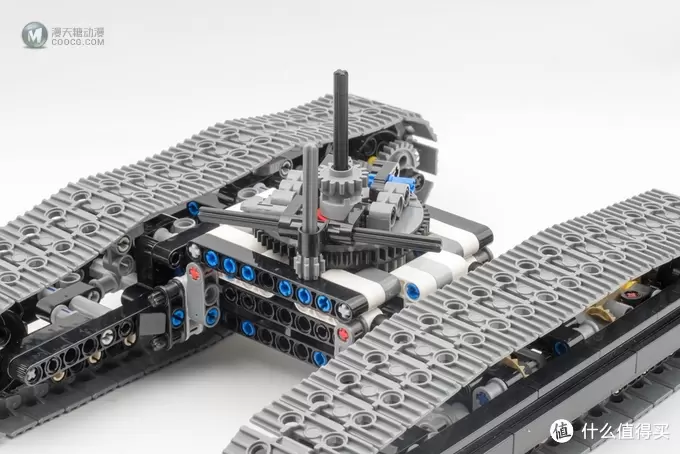

↑出现好多轴。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

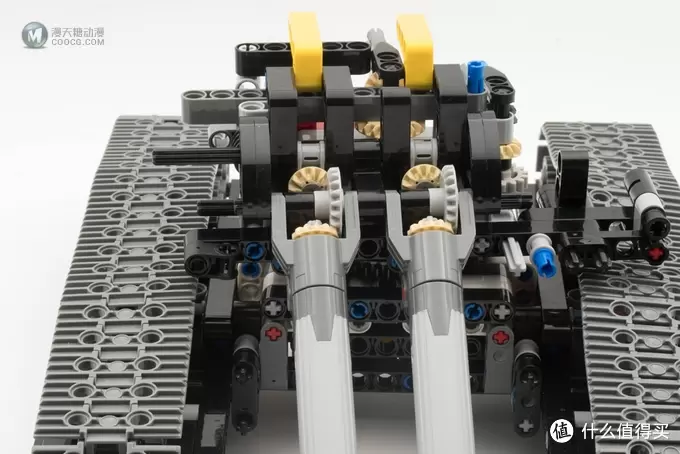

↑麒麟臂抬升需要的线性制动器装上,同步结构。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑还是那么多轴,貌似又增多了。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

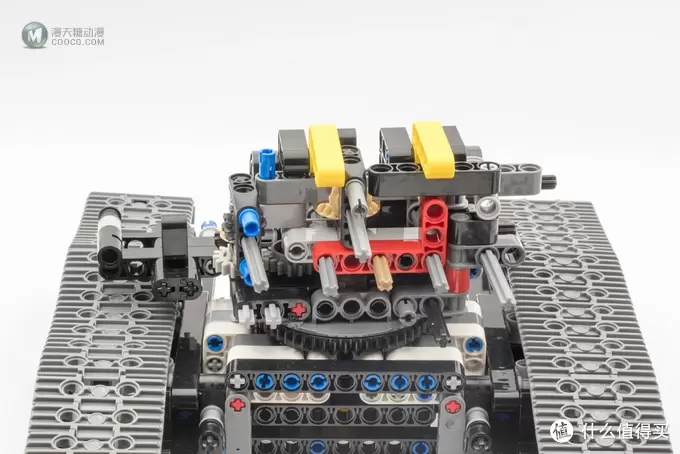

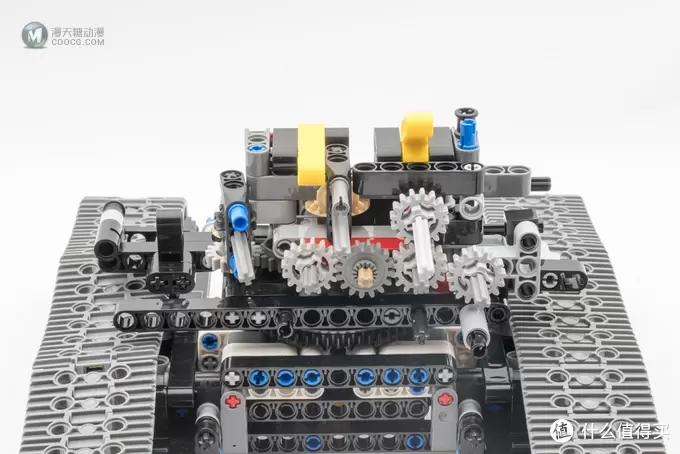

↑上齿轮。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

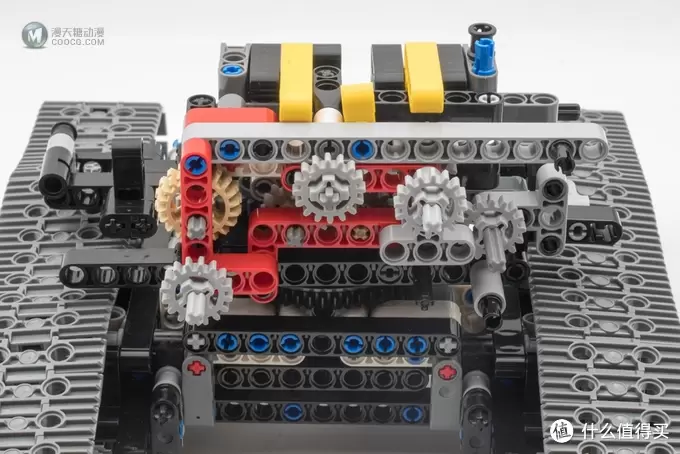

↑齿轮组完工。从左到右最外面4个齿轮。左一左二是两条履带的动力输入。左三是抬升麒麟臂用到的线性制动器的动力输入。最右一个是回转平台转动需要的动力输入。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

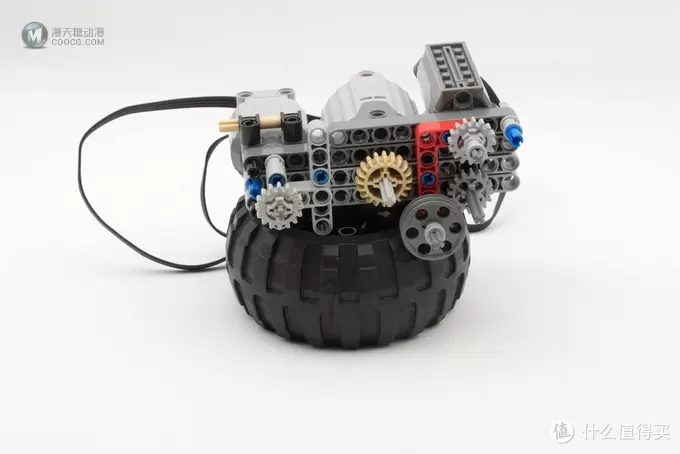

↑相对应的,动力组。从左到右,L马达负责回转平台旋转,中间的XL马达负责麒麟臂的抬升。右侧上下2个M电机负责履带的行走。貌似速度慢还是没有改变。负责回转平台旋转的L马达和俺之前的想法一致了。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑动力组和齿轮组合体。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

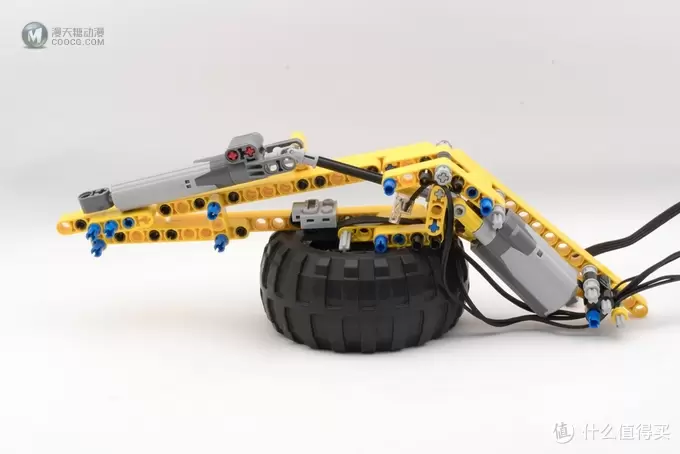

↑还是麒麟臂的制作。大臂上的M马达清晰可见。还有灯。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

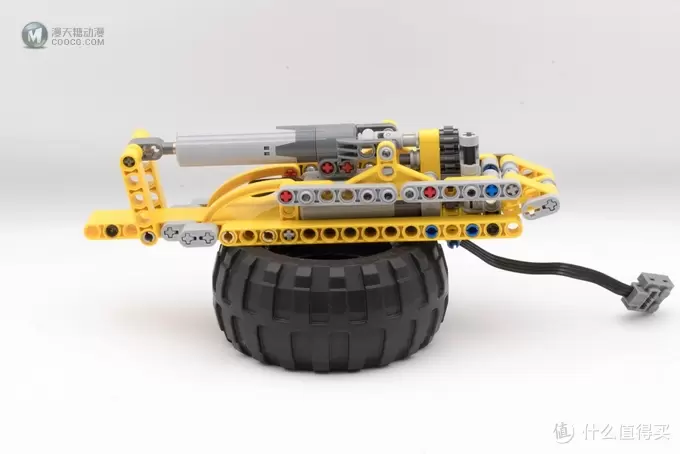

↑小臂上的马达。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

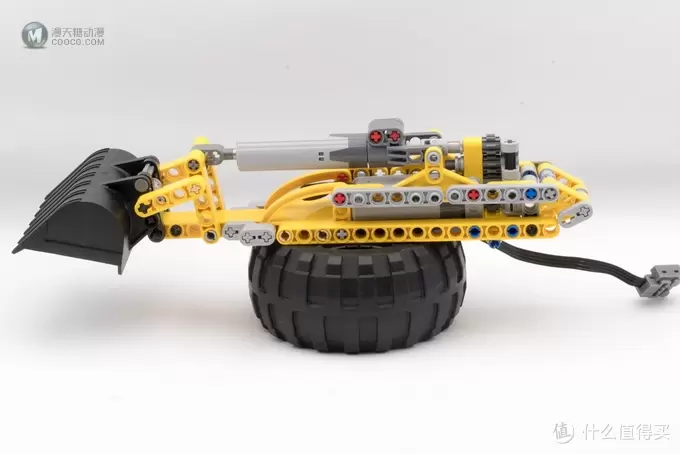

↑控制挖斗的线性制动器到位。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑上挖斗了。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

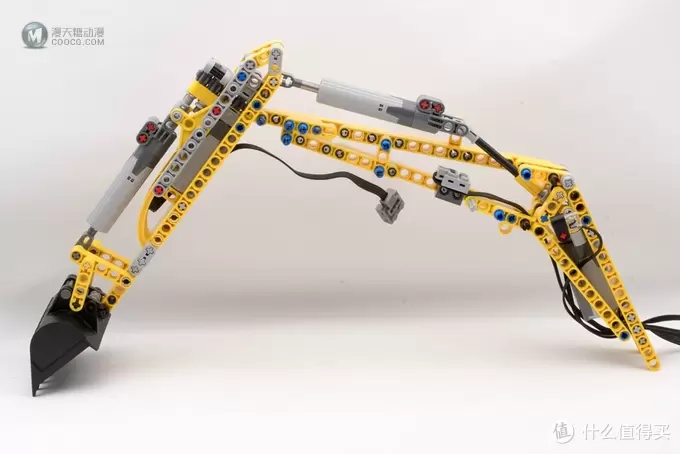

↑大小臂合体,麒麟臂还是那么帅……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

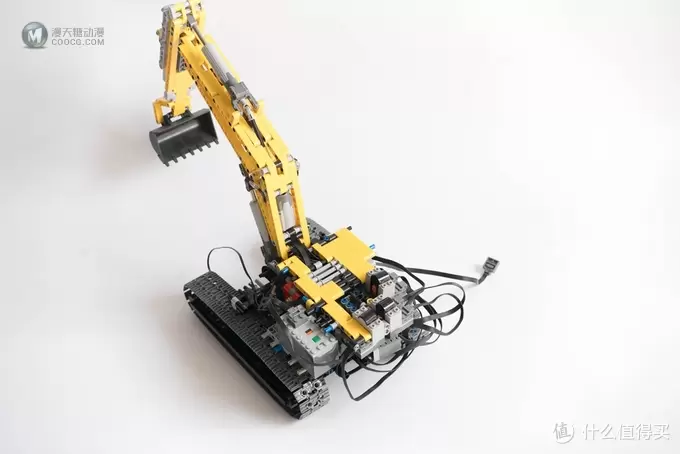

↑装在回转平台上。好多线啊,3个遥控接收器……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

↑还有一个电池盒。上部结构开工中……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

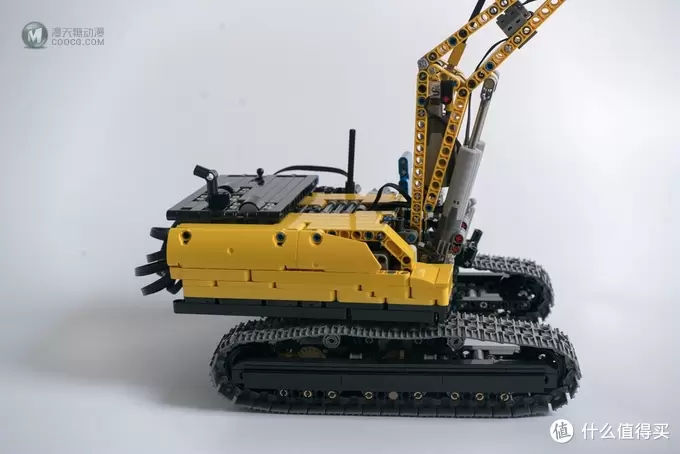

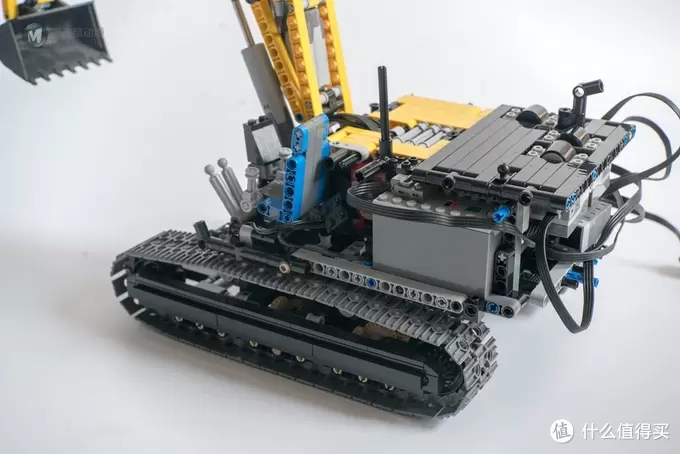

↑两侧结构制作中。有点像模像样了……

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

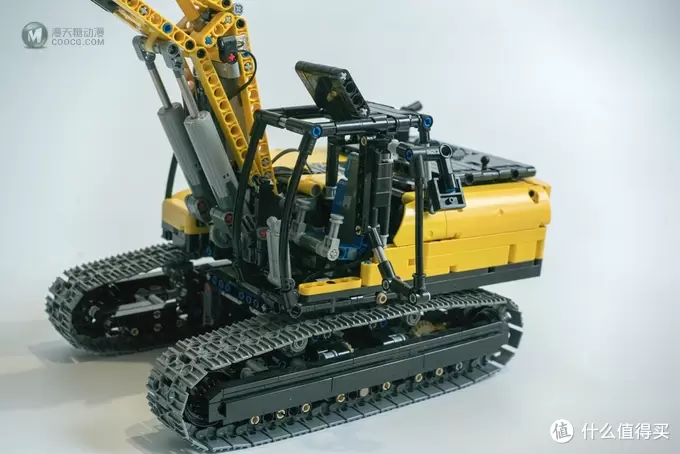

↑驾驶员办公的地方也不错。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

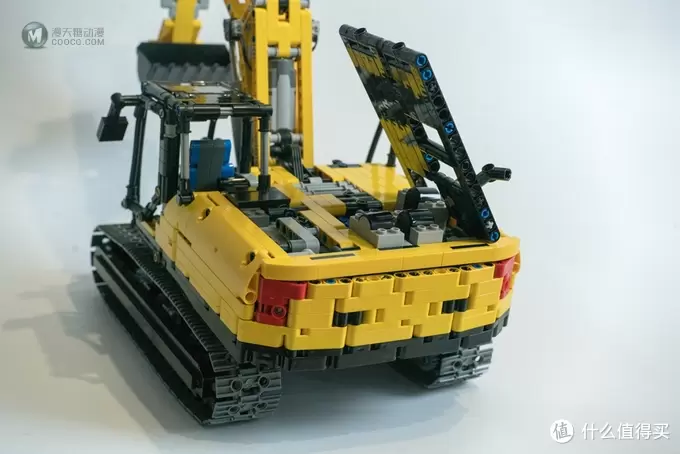

↑缺零件了,尾灯部分成猴子屁股了。还有个上盖,也可以打开。

乐高还能这么玩 篇四:俺有麒麟臂(中)之 MOC Link Belt 250X3 挖掘机

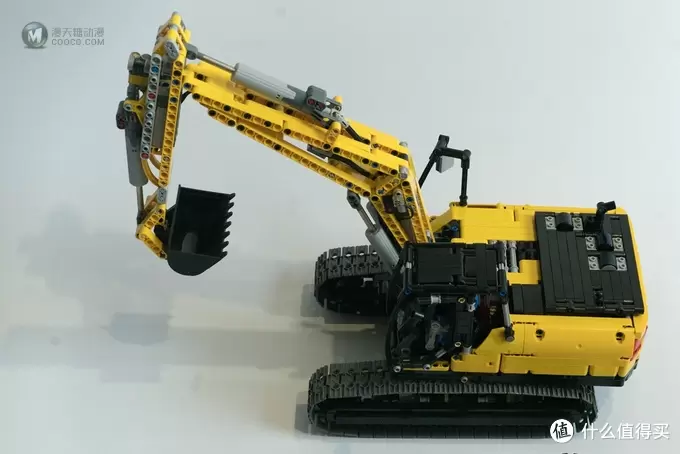

↑最后,是成品。看着还是很像那么回事的吧。

总结下Link Belt 250X3:

优点:行走机构车架改进为采用科技类梁,更轻更稳固。回转平台旋转采用L电机效果更好。麒麟臂结构变化不大,其实原作不是这样的,部分零件缺失导致外观变化不大。

缺点:M电机的使用导致行走速度不快。

那么就针对这些不足,看看有啥好的办法吧。俺们下文见……
