一、前言

挖掘机一直是我最爱的工程机械，它代表着力量，代表着征服，是统治工地绝对的王者。乐高中关于挖掘机的题材有很多，最近的官套有42100利勃海尔正铲挖掘机，再之前的是42055斗轮式挖掘机，moc代表性的有link belt 250×3挖掘机。

↑左起42100、42055、link belt 250×3

但是，对我而言，乐高中我最爱的还是2010年推出的神作8043挖掘机，已经在2012年绝版。和42030沃尔沃轮式装载机、42009移动吊车并称工程三绝。

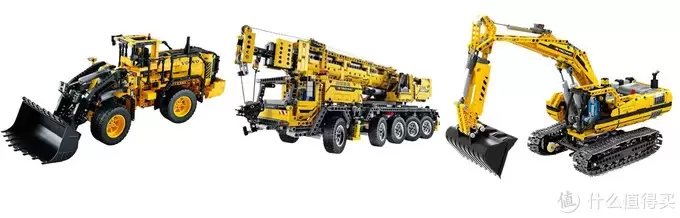

↑左起42030、42009、8043

8043一共只有4个m电机，但实现了6个动作的全遥控（左右履带，旋转台，大臂，小臂和挖斗），因为乐高设计师把其中一个m电机当做了换档电机，该电机动作可以改变另外3路电机的动力输出路线。玩到这个结构，我惊呆了，简直太妙了，用一句话形容就是：结构本天成，乐高设计师的妙手偶得之。

↑8043切换档位

↑档位切换，动力输出路线改变

我也拼过u模式，即6个电机实现6动作，总觉得少了什么，所以后来又改回来了。

二、8043mod介绍

大家都知道，在工地上，挖掘机不仅只有挖掘功能，还可以通过更换工作装置完成其他工作。是不是很像钢铁侠的反浩克装甲，简直酷毙了有没有！这次，我们的主角是抓泥机，在8043挖掘机的基础上，用抓斗替换了挖斗。从可玩性出发，我更喜欢抓泥机模式。因为，你很难用乐高做成的挖泥机从地上挖起点什么，但很容易从地上抓起点什么；或者很像在玩娃娃机。

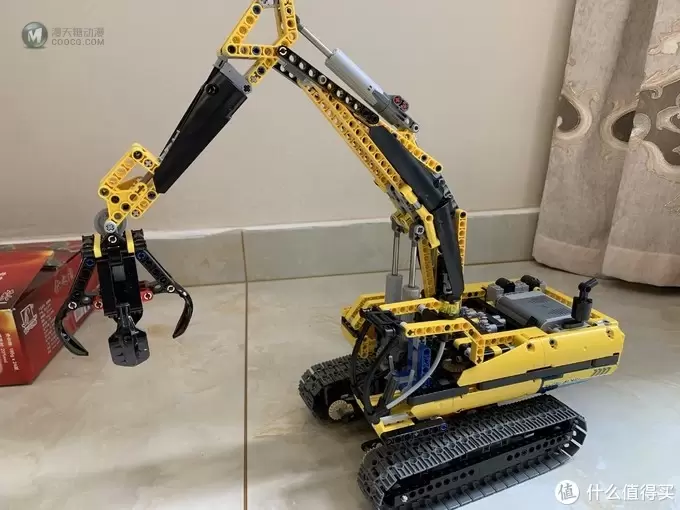

↑8043MOD

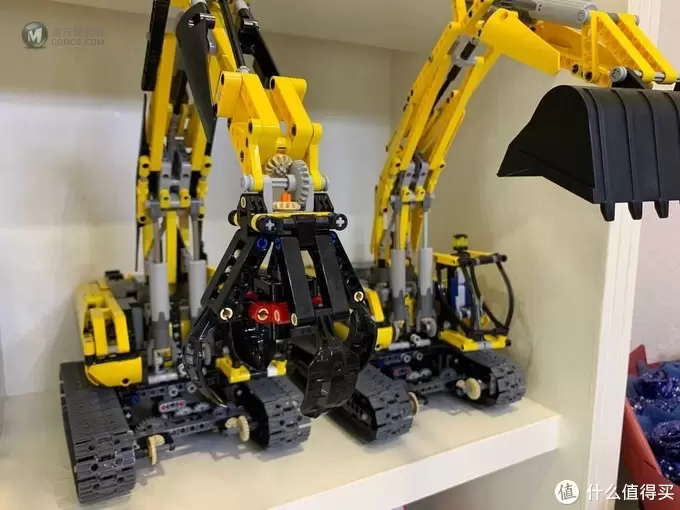

↑官套8043和8043mod

当然乐高也推出过类似主题，比如42006，42042，但都不是全遥控，也有大神改成了全遥控，以后有机会再说。

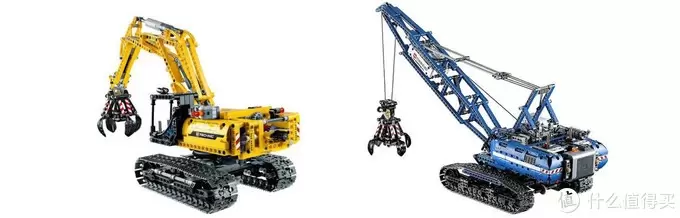

↑左42006、右42042

三、组装

1.零件准备

如果你已经有了8043官套，那么从你只需以下零件就可以了。

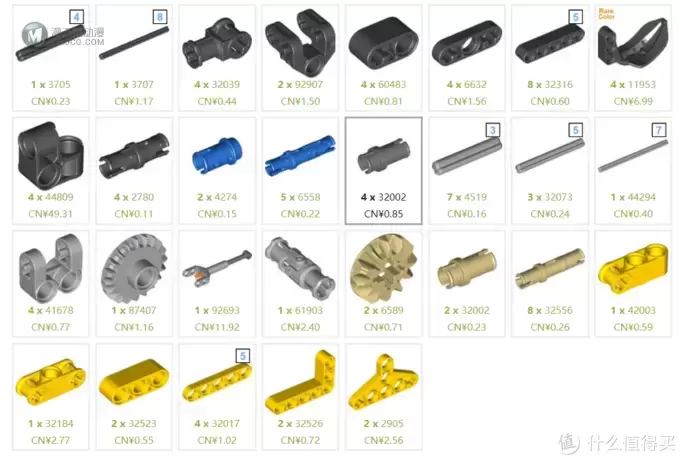

↑零件表

特别注意两点：

①编号：11953（抓斗）已经很难从网上买到了；可以用编号：19540代替（这个编号某宝店家的存货也不多，我是从群友手里采购的）。两者形状类似，因为手头没有前者，我也很难说出区别点，有知道的朋友可以留言。

↑11953

②编号：44809黑色也已经绝版，很难买到了，价格也很高，可以用红色代替。实际外观看不出差别。

↑44809

↑红色代替黑色

如果你没有8043，那么现在复刻8043的成本也比以前低了。因为绝版的黄56面板已经重出江湖了，以前一百一对，现在只要五十了，一共需要5对。而且，也不用买绝版的挖斗（现价一百左右）。绝版的离合齿轮，需要忍痛买几个，不需要全买只需要买6个，剩下可以用新版红色的离合齿轮代替。

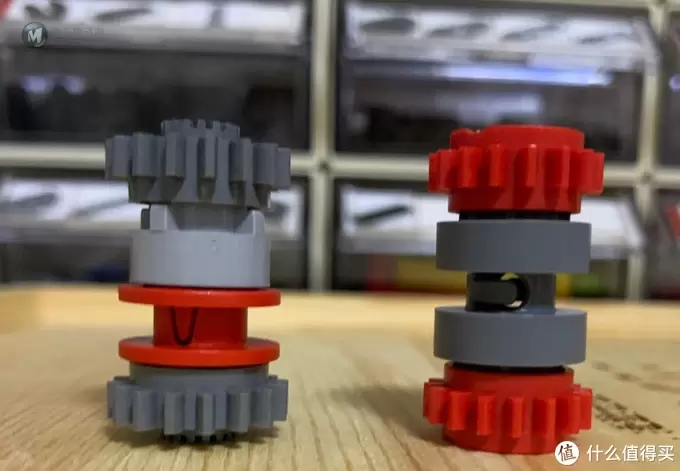

↑左老版离合齿轮，右新版离合齿轮

离合套原本需要4组，3组用在m电机动力输出路线切换（有离合功能），1组用在一侧履带的动力传递上（无离合功能），这1组可以用图中的右侧代替，也可以省点钱。

↑离合套

2.图纸介绍

图纸是免费的，但并不是pdf格式的，是需要在电脑上安装ldd（lego digital designer）才能打开。ldd是乐高开发的，在乐高官网上可以免费下载。

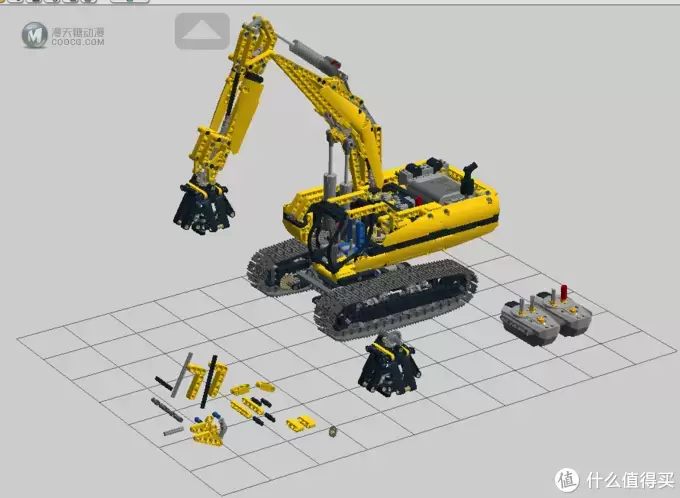

打开图纸，你看到的是一个三维模型，作者把整个8043本体都放进去了。其实我们只需要其中一部分就行了，本体我们可以用乐高官网下载的8043电子图纸进行搭建。把三维模型的本体删除，剩下抓斗部分，然后点击生成搭建步骤，我们可以按照步骤就行搭建。遗憾的是4个抓斗零件需要自己脑补下。

↑三维模型

需要注意的是，电脑自动生成的步骤是没有逻辑的，只能告诉你零件之间的位置关系，你需要自己进行调整，好在难度不大，相信机智的你肯定没有任何问题。

人家免费图纸，还要啥自行车，这一点和KM大神的免费叉车图纸没法比，戳链接看我上一期。

3.组装过程中的建议

过程细节就不一一交代了，根据图纸按部就班搭。不过以下两点建议，我强烈建议各位采纳。

①虽然8043是一代经典，但也有一些小毛病。最让人抓狂的换挡的时候会出现挂不进档的现象，尤其是当电池快没电的时候。

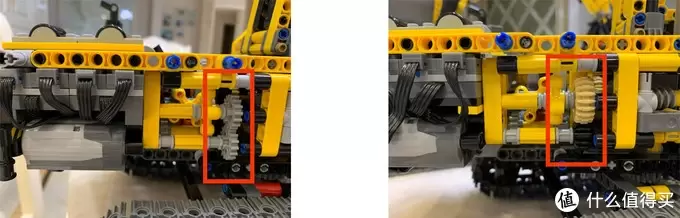

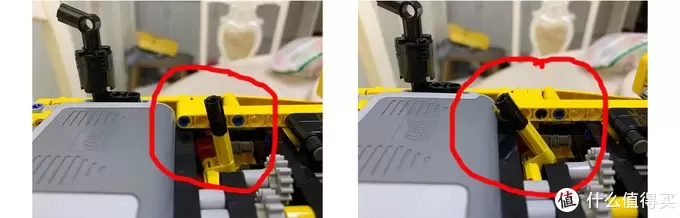

↑左边错误状态，右边为正确状态

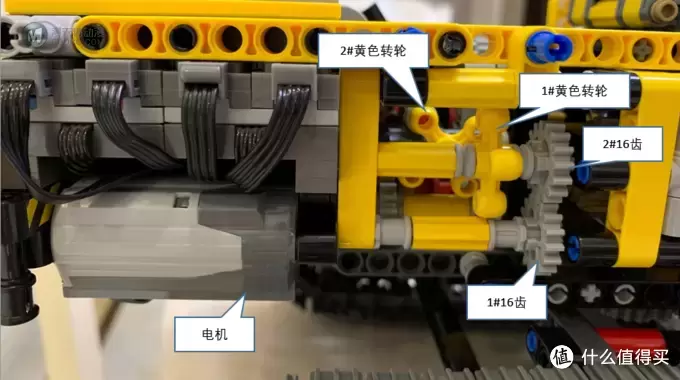

解决方法也很简单：打开本体左侧的面盖，可以看到换挡机构的动力传输路线。电机→1#16齿齿轮→2#16齿齿轮→1#黄色旋转轮→2#黄色旋转轮→换挡。固定1#黄色旋转轮是蓝色的短轴销，该轴销是带有阻尼的，因此消耗了部分换挡的扭矩。把该短轴销换成米色即可，米色不带阻尼。改了这条80%是可以挂进去的。

↑换挡传动路线

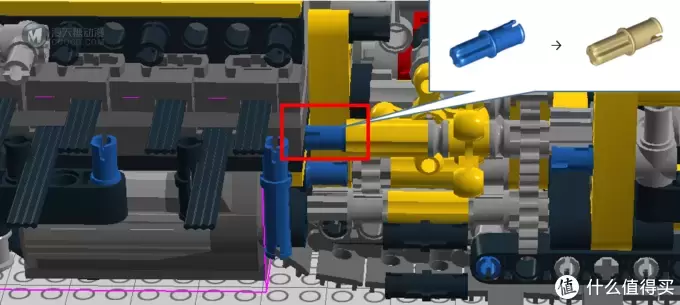

↑改进方法

如果还不行，把下图中的两个灰色16齿齿轮改成12齿和20齿（注意从动齿轮要20齿）。原因是减速增扭，为换档提供更大的扭矩，虽然会牺牲一点点速度，但可以忽略不计。以上两个方法任选其一，都采用了你会发现换挡非常暴力。

↑改进方法

②在说到零件准备时的1组不带离合功能的离合套，为了省钱我建议没有8043官套的朋友采用右侧这组。但，如果你有8043我也建议你采用右侧这组。原因是可以减少这里的齿轮空隙（姑且这么称呼），体现到成品你会发现，当你切换电机的转向时，履带的响应更及时了（仅在理论上，实际差别不大，哈哈哈）。

四、成品展示

我采用了大臂黑色（黑色面板便宜），车身黄色的搭配方案，还不错。

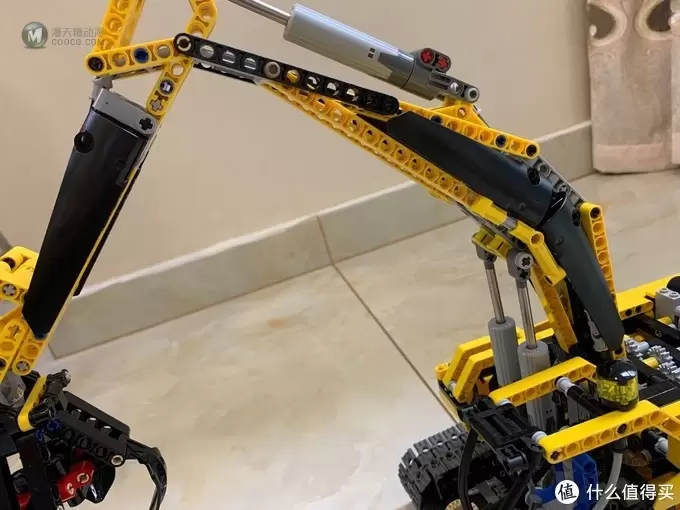

↑大臂黄黑配色（省钱）

如果不仔细看，你肯定很难发现车身用了一对来自42079的5、6号面板，毫无违和感。面板上只用了一对黄56，省了不少钱。

↑42079带贴纸的5#6#面板

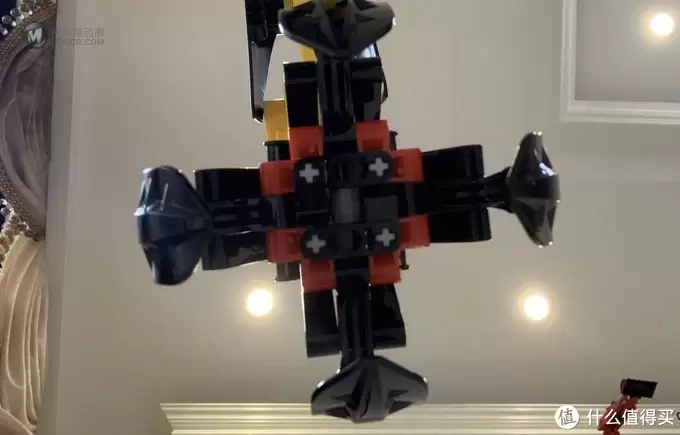

仰视一下抓斗。

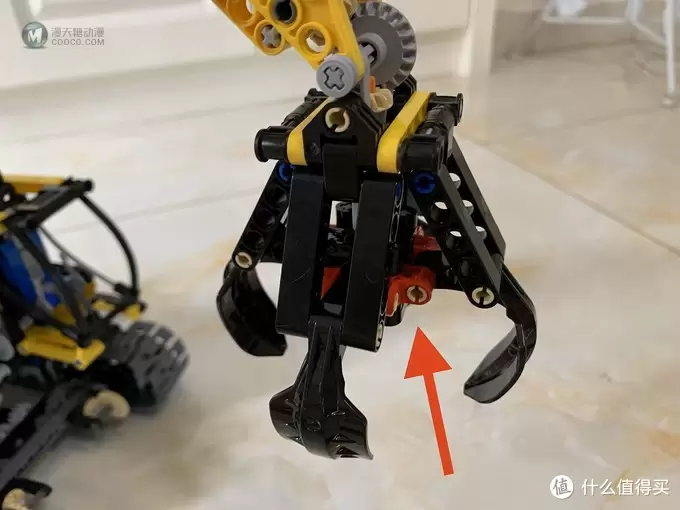

↑抓斗

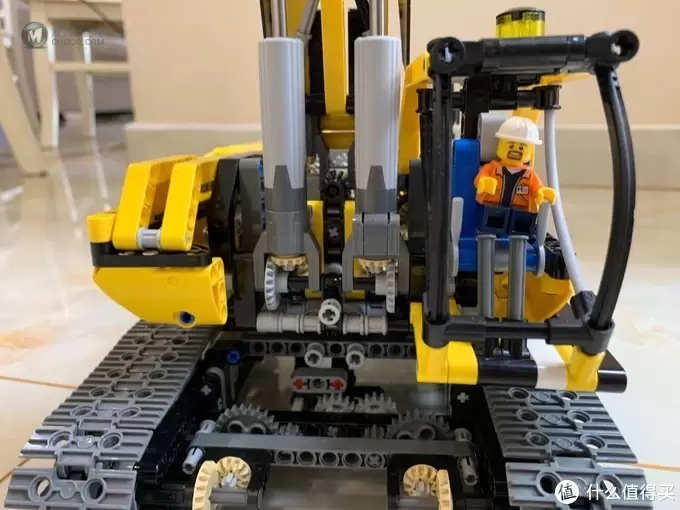

人仔工作图，可以比例不是很合适，人仔偏小。

↑人仔工作

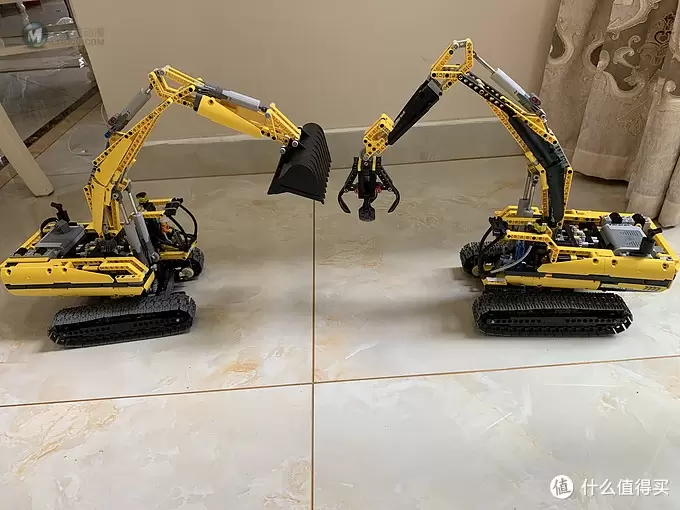

再和原色8043一起合个影，工地上的绝代双骄。

↑绝代双骄

五、动作演示

动作演示中，每次换挡的时候都会觉得麻烦，就像开手动档的车。但是这不正是机械的魅力吗？又或许就是人们口中所说的操作感吧。

原谅我偷懒了，用了在拼装过程中的测试视频，不过这样看也挺带感的，就像战损的高铁侠有没有？

演示把一个xl电机从低处放到高处。前方大量gif！！

先走到目标附近，换挡，对准目标，把爪子放下去

然后狠狠的抓住

接着缓缓抬起

换挡，往前走，借助书本的高度可以正好够到高处

再旋转平台，不好意思，掉了

不甘放弃，这次要用吃奶的力气抓住

终于成功了。我儿子的手乱入

六、结语

这是我在张大妈上的第二篇文章，也是关于乐高发到网上的第二篇。第一篇我写着玩玩，我以为没人会看，没想到有不少朋友还给我留言点赞了。这一篇我自认为质量高了一点，如有不足，万望斧正。

我发现通过写作把自己热爱的东西分享给更多的同样热爱他的朋友是件很快乐的事情。如果各位朋友能点赞、关注、留言和转发我就更快乐了，我会一直写下去，谢谢大家。

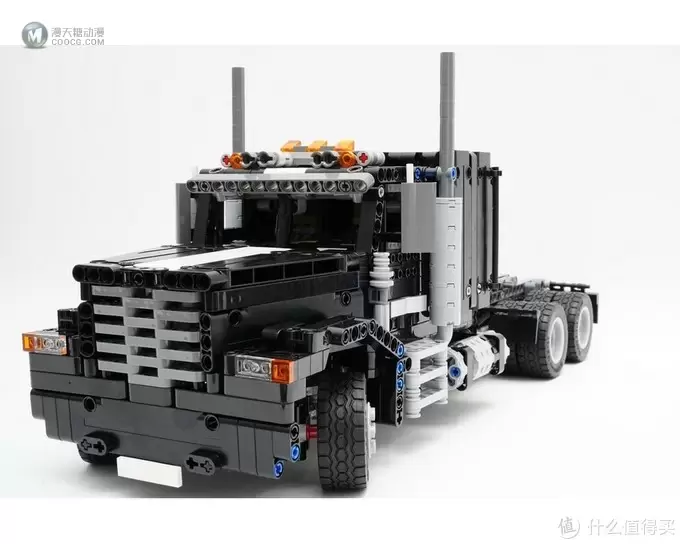

下期预告：moc-33866马克卡车（42078）套内改70年代美式卡车拖头+拖板

↑42078套内moc
