一呆君上一篇原创写了“明基 BenQ ScreenBar Plus屏幕智能挂灯开箱与体验”，在文中一呆君留了一个伏笔，说是会尝试下DIY屏幕挂灯 。这不，一呆君趁着春节有几天空闲的档口，在家里捣鼓来捣鼓去，终于有了点小收获，自制了还算满意的屏幕挂灯。于是一呆君趁热打铁写下这篇原创，将整个DIY过程与大家分享下。当然聪明的朋友看标题就知道，一呆君DIY的屏幕挂灯会与乐高有关，谁叫一呆君是乐高爱好者呢……
关于明基 BenQ ScreenBar Plus屏幕智能挂灯的DIY
在一呆君介绍DIY屏幕挂灯之前，还是先说说“明基 BenQ ScreenBar Plus屏幕智能挂灯”。一呆君写的“明基 BenQ ScreenBar Plus屏幕智能挂灯 开箱与体验”这篇原创发表后，各位朋友的评论也挺有意思的，普遍的感受是对这个屏幕挂灯既爱又恨：爱的是屏幕挂灯设计相当出彩且照明效果不错；恨的是屏幕挂灯高高在上的价格。

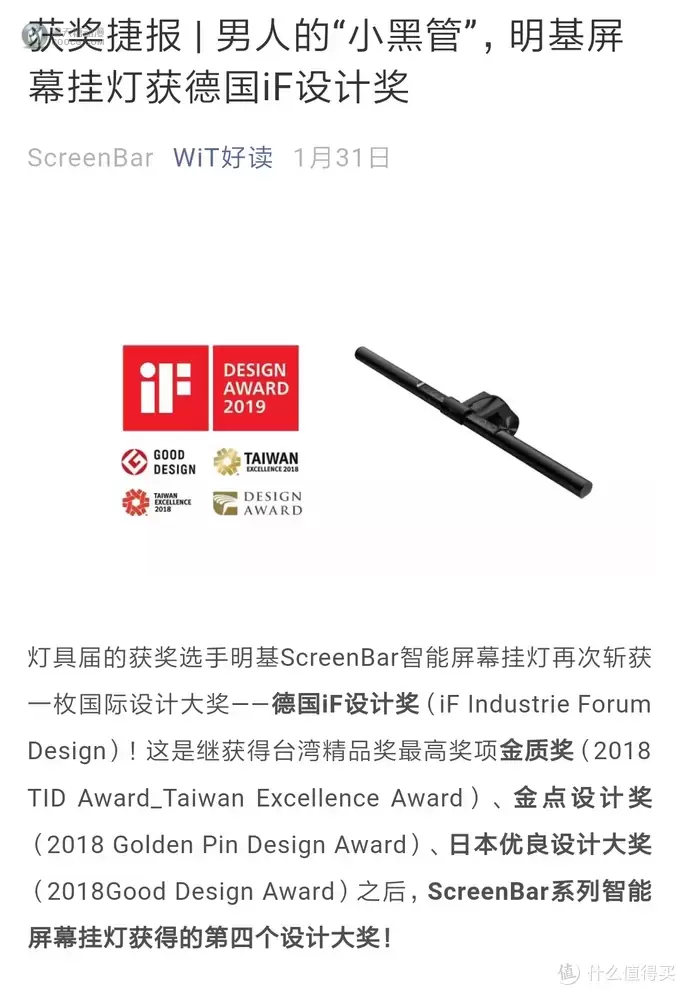

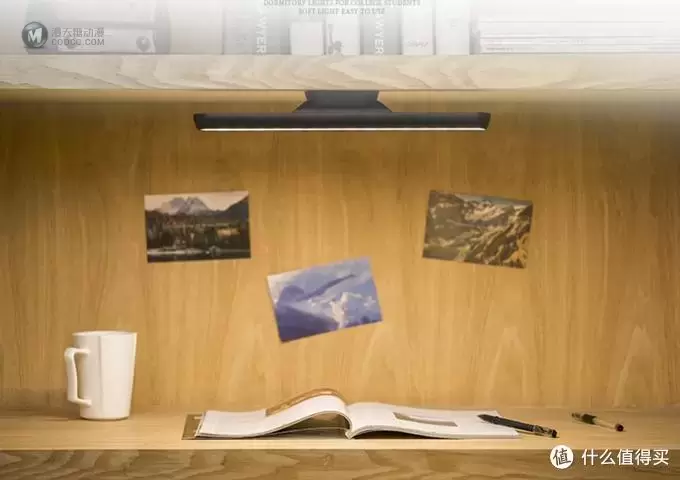

▼ ▽果不其然的是，明基 BenQ ScreenBar 屏幕智能挂灯获得了德国IF设计大奖。在一呆君看来，这个屏幕挂灯重新定义了台灯，开创了台灯的全新分支类型，获得各方的好评理所当然。

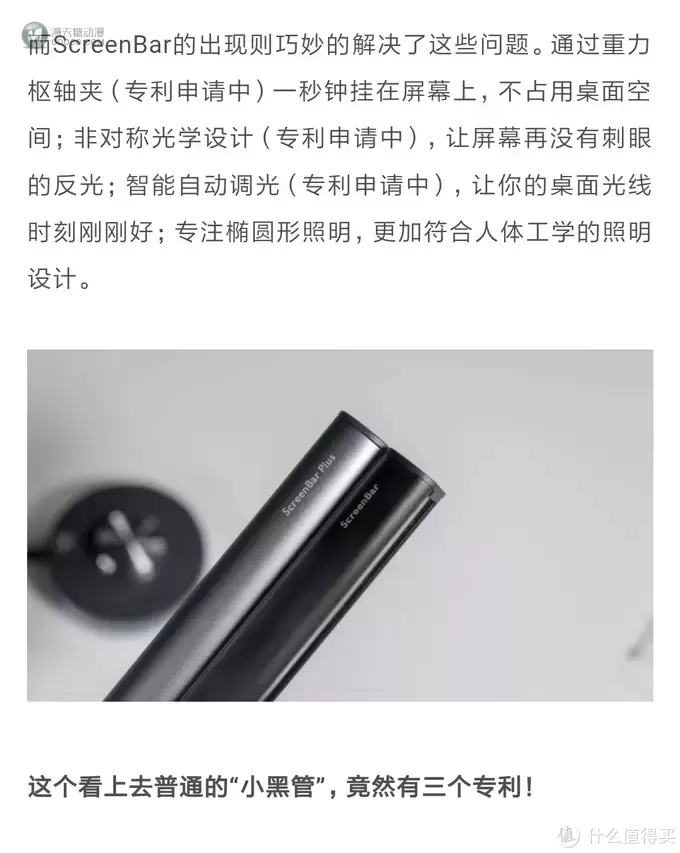

▼ ▽看似结构简单的屏幕挂灯，实则巧思满满，创意无限。当然这些创意都是具有专利的，所以从知识价值这个角度看，高价也无可厚非。
既然明基 BenQ ScreenBar 屏幕智能挂灯具有专利，其他厂家想要推出类似的产品就比较麻烦了。但是较高的价格又阻挡了广大朋友拔草的动力。好在有着聪明才智的广大朋友也发挥了无穷的创造力，创造出各色各样的屏幕挂灯。
▼ ▽比较简便的办法是用所谓的酷毙灯代替屏幕挂灯。不过用酷毙灯的前提是显示器上方要有隔板，方便安装酷毙灯。
▼ ▽如果没有隔板的话，使用酷毙灯就比较麻烦了，好在广大朋友想到了各种各样的办法，比较典型的是使用夹子将酷毙灯安装在屏幕上方，看着也不错。
▼ ▽此外动手能力更强的朋友干脆自制屏幕挂灯最核心的部件——重力挂夹。朋友“hanjx000”用亚克力自制的重力挂夹自制简单，费用低廉，效果不错，依靠这个重力挂夹，基本上完美的DIY了屏幕挂灯。一呆君在DIY过程就想到如果不成功的话就采用朋友“hanjx000”的这个方案。
▼ ▽朋友“hanjx000”写的DIY屏幕挂灯的原创收藏率那是相当的高，感兴趣的朋友不妨看看朋友“hanjx000”写的这篇原创：
朋友“hanjx000”DIY屏幕挂灯的经历给一呆君很大的信心和启发。一呆君觉得DIY挂灯的方式很多，关键在于DIY能将灯挂在显示器上的重力挂夹。重力挂夹的用料可以是木头、可以是亚克力、甚至可以是3D打印。选择哪种材质制作重力挂夹，关键在于自己熟悉什么材质、了解其加工工艺。
一呆君在没有购买明基 BenQ ScreenBar 屏幕智能挂灯之前，就在构思如何DIY屏幕挂灯。作为乐高爱好者的一呆君，突然灵感在乐高与屏幕挂灯的碰撞中被点燃，想到了用乐高科技零件来DIY屏幕挂灯的重力挂夹。在DIY重力挂夹的设计搭建过程中遇到不少问题，好在一呆君还是坚持到了最后，做了一个还算满意的屏幕挂灯。
一呆君DIY屏幕挂灯的构思是这样的：屏幕挂灯的重力挂夹用乐高科技零件来搭建，理由是乐高科技零件在简化机械结构的同时具有不错的强度。此外，乐高科技零件价格还算实惠，采用祖国版也不是不可以，价格会更优惠……而用到的光源，一呆君选择了米家LED智能台灯，理由是米家LED智能台灯灯管是长条形的，具有调光调色温的功能，还能接入智能家居遥控操作，最后一点，价格比较亲民。
但是在DIY屏幕挂灯过程中，也存在不小的挑战，最主要的问题是米家LED智能台灯灯珠的位置在灯管的一端，而不是居中对称布局，还有的问题就是米家LED智能台灯的灯管如何与乐高科技组零件相结合。当然这些问题也被一呆君解决了。接下该介绍了一呆君是如何DIY屏幕挂灯了。
米家LED智能台灯的拆解与改造
在DIY屏幕挂灯，需要用到米家LED智能台灯的灯管与底座。所以首先需要对米家LED智能台灯的拆解与改造。
▼ ▽一呆君在大妈家找到了首席生活家“air04”写的如何拆解米家LED智能台灯的原创，文中图文并茂的给出了拆解小米智能台灯的步骤，让一呆君少走了很多弯路。在拆解的实践操作过程中，一呆君也有请教过air04大佬，在这里一呆君表示感谢。感兴趣的朋友可以阅读air04大佬的原创：

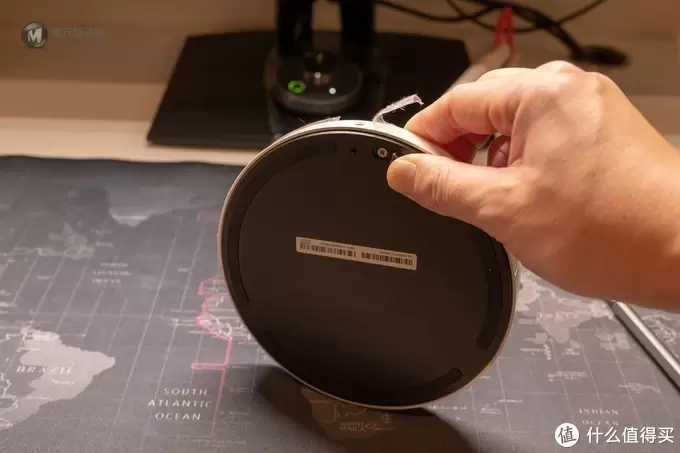

▼ ▽拆解米家LED智能台灯从底座开始。底座有三个固定螺丝，都隐藏在防滑垫下，所以必须要撕开防滑垫后才能卸下螺丝。

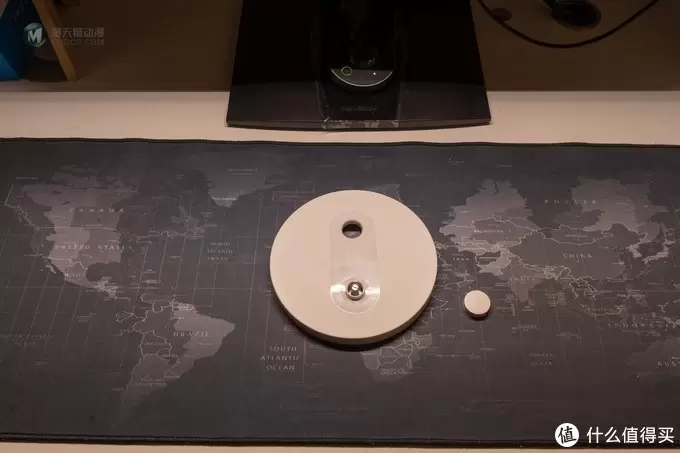

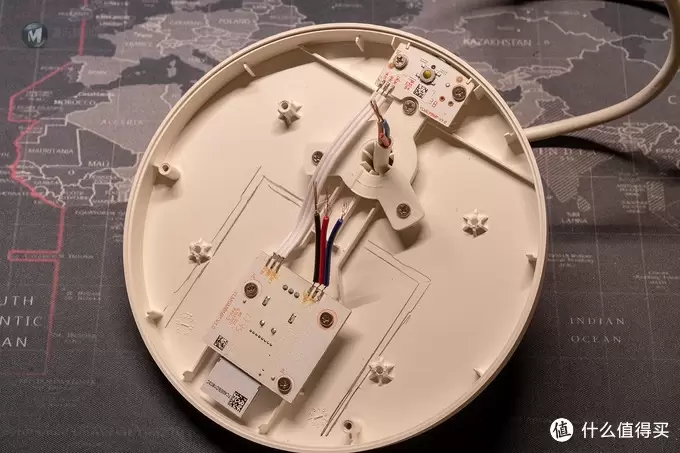

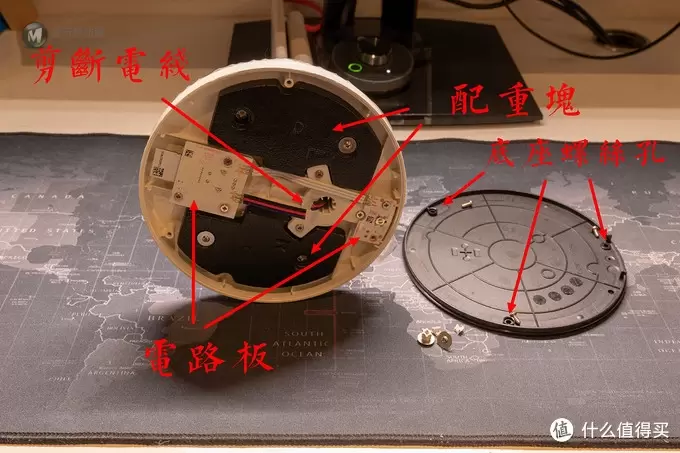

▼ ▽打开米家LED智能台灯的底座，可以看到其内部结构。两块重重的配重块用不上，可以拆掉。然后剪断穿过灯杆的、将电路板与灯管相连的三色电线。当然更好的办法不是剪断电线而是用电烙铁将三色电线一端的触角与电路板分开。一呆君家虽然有电烙铁，但是嫌麻烦就偷懒没用……

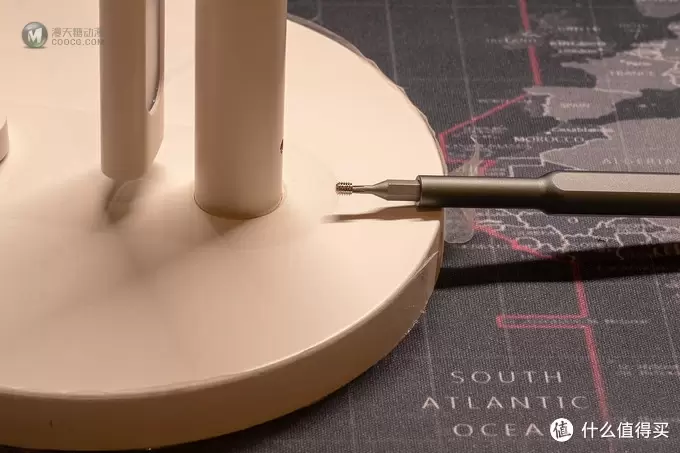

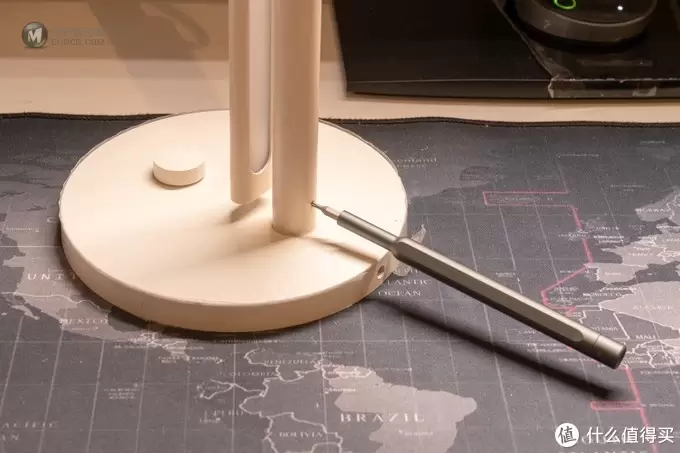

▼ ▽接下来是拆下灯杆。灯杆底部有个小小的内六角螺丝，用米家螺丝刀正好可以对付。
▼ ▽拆下的内六角螺丝还是挺小巧的。
▼ ▽在灯杆顶部也有个同样的内六角螺丝。同样的用米家螺丝刀伺候。
▼ ▽两个内六角螺丝都拆下后，就能轻松的将灯杆与灯管上的转轴以及底座分离了。

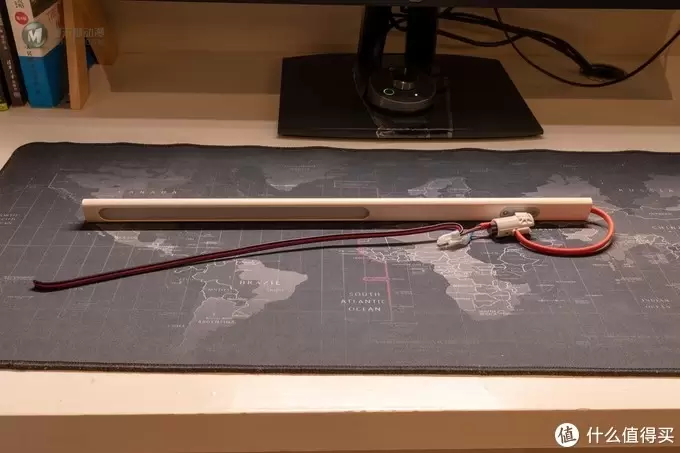

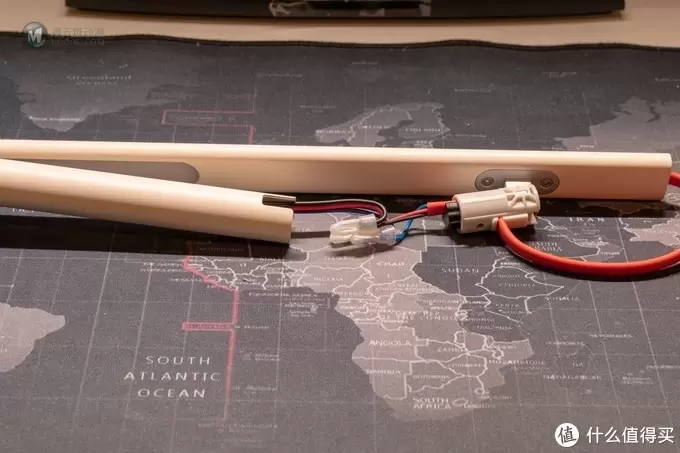

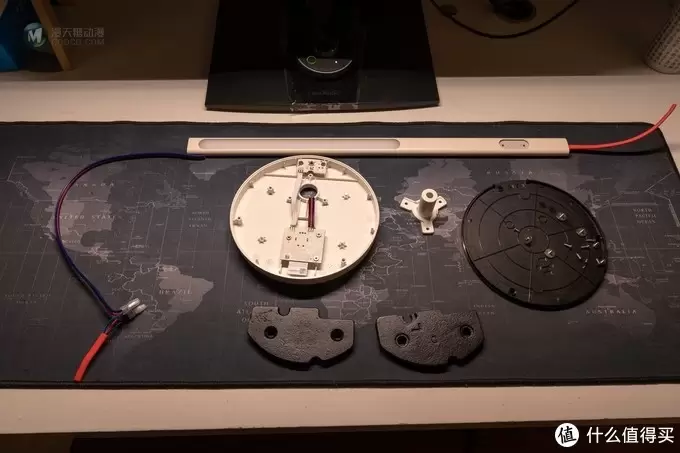

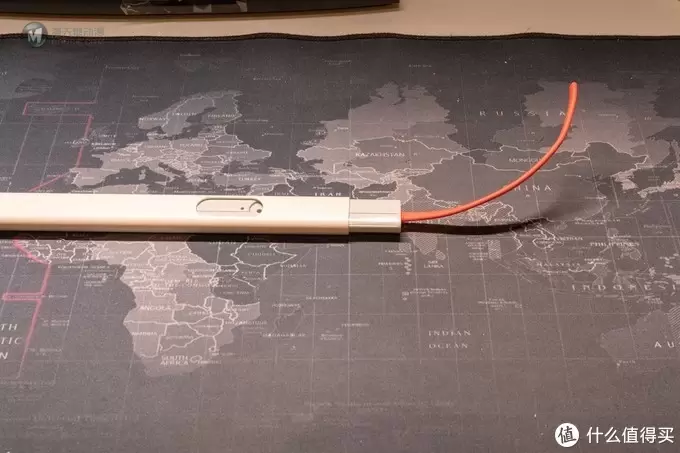

▼ ▽去掉灯杆后，只剩下带有转轴的灯管了。
▼ ▽转轴底部有个黑色的压块，用于压紧桔色的电线。可以看到桔色的电线与三色电线之间用到了压线帽，并且桔色的电线内含三根不同颜色的电线。这三根不同颜色的电线分别与三色电线中同样颜色的电线相连。

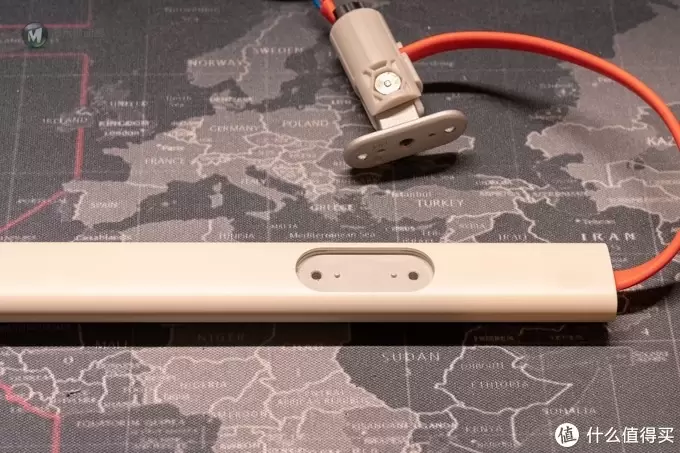

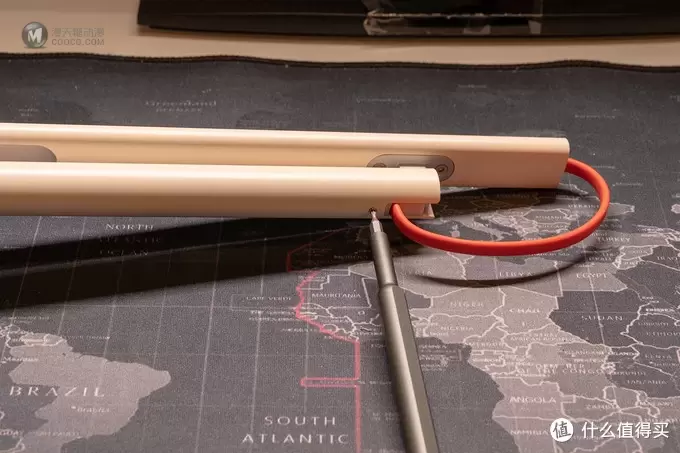

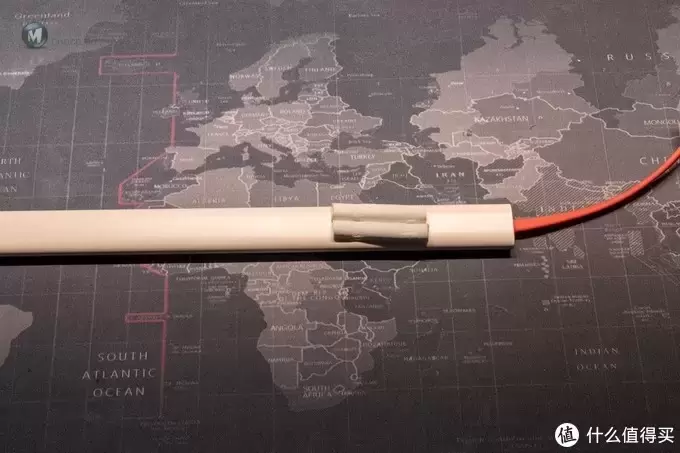

▼ ▽接着卸下固定转轴的两个内六角螺丝。卸下转轴后在灯管上留下一个椭圆形的凹坑，凹坑内部有两个螺孔以及两个小小的定位凸点。一呆君寻思能否在这个凹坑上做做文章，在此处将灯管与乐高科技零件做成的挂架相连。后面实践证明这个方案是可行的。

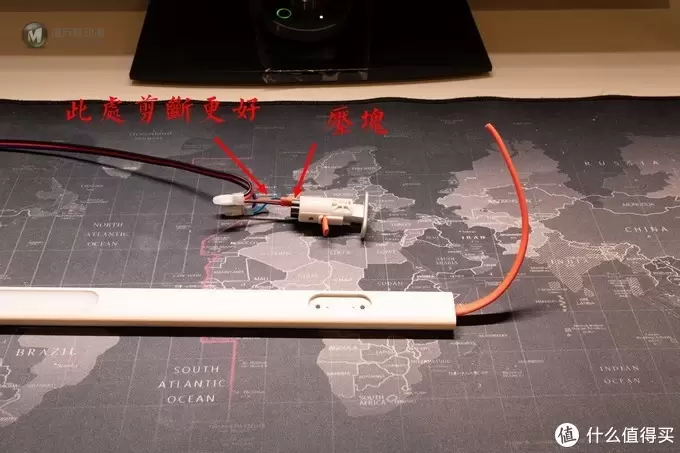

▼ ▽接下来一呆君将桔色电线剪断了。其实转轴底部黑色的压块很容易取下，所以在压线帽附近剪断或许更好些。
▼ ▽为了验证去掉固定转轴的两个内六角螺丝后，会不会影响灯管的构造，一呆君尝试拉动橙色的电线，发现灯管内部的结构是一体的，去掉螺丝并不影响灯管的结构。
▼ ▽至此，米家LED智能台灯被拆解的差不多了。
▼ ▽本来一呆君还打算将底座内的电路板全部取下，然后安装在乐高科技零件制作的小盒子里，所以大力出奇迹的把台灯的旋钮给拔出来了……后来考虑到工程量有点大，想想还是保留台灯底座吧，所以又将旋钮给装回去了。

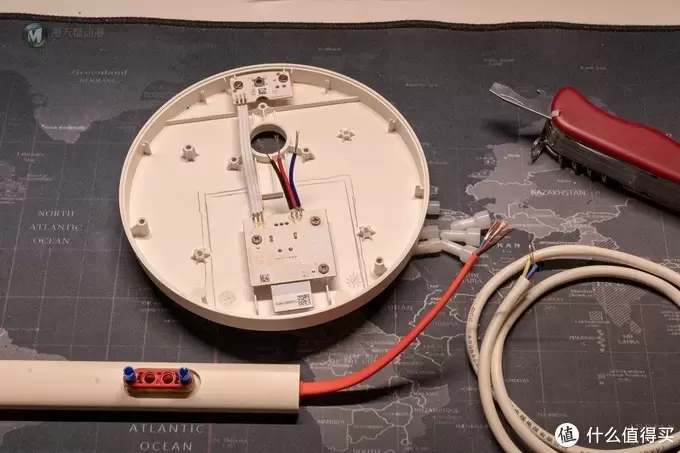

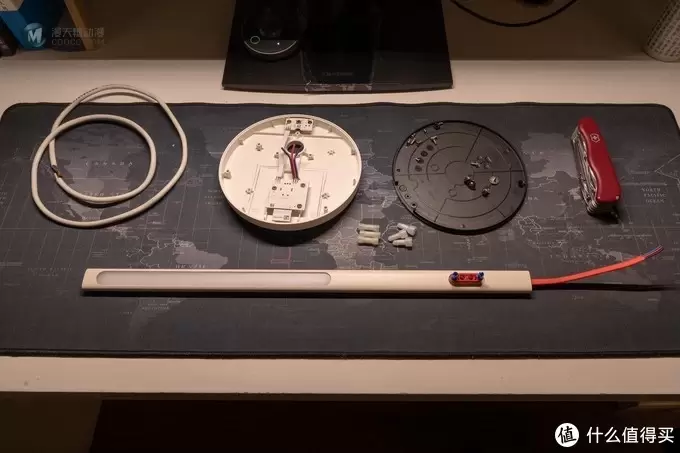

▼ ▽接下来要做的事情是将灯管末端的橙色电线与底座的三色电线相连，所以用到了一段白色的电线以及压线帽。白色电线的长度要大于显示屏顶部到桌面的高度。这里也可以不用压线帽改用电工胶带。图上圆柱形的压线帽实践证明不太好使，一呆君并没有用到。当然手巧的完全可以用电烙铁将电线焊接好。一呆君还是嫌麻烦，怎么方便怎么来……此外，下图灯管凹坑内有个乐高零件，这是一呆君用热熔胶给固定上的，后面实践证明不需要固定，所以这里特意说明下。
▼ ▽将电线接上的第一步是去掉电线的外皮，一呆君发现瑞士军刀的剥线功能挺好使的。

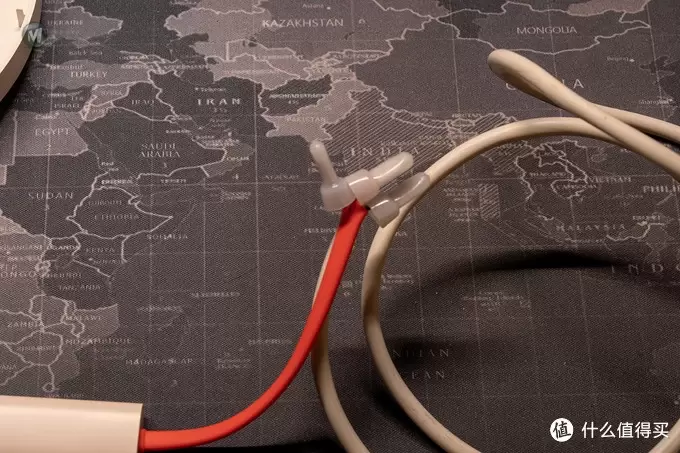

▼ ▽然后将白色电线内部三根电线内芯的铜丝与橙色电线内部三根电线内芯的铜丝互相缠绕好后，塞入压线帽中，用老虎钳压紧即可。当然这里也可以用电工胶带处理。此外，注意电线间的匹配，不要接错线了。
▼ ▽将白色电线的另一端穿过底座。

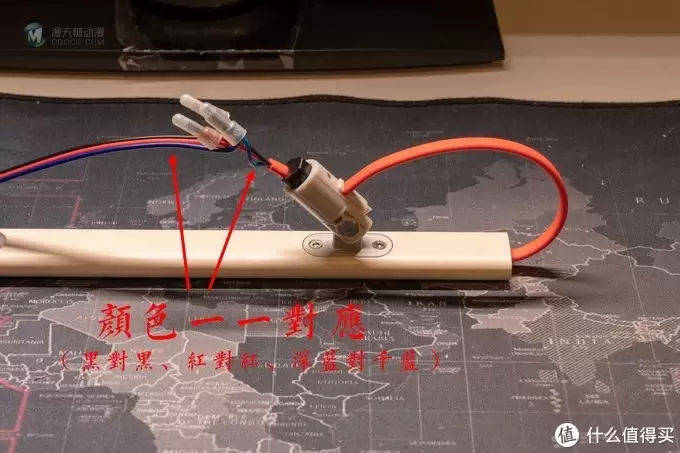

▼ ▽然后将白色电线与底座的三色线相连。同样的，这里也用到了压线帽。完成后，将底座盖子合上。

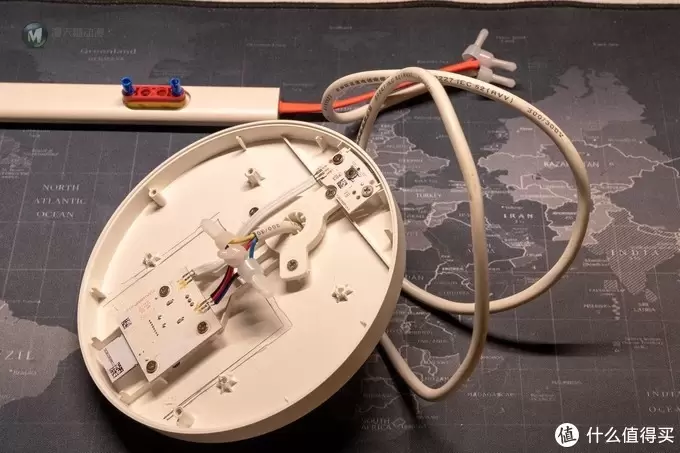

▼ ▽至此，米家LED智能台灯改造完成了。虽然外露的压线帽有点难看，好在一呆君不是很在乎，嘿嘿……
乐高科技零件制作重力挂夹
应该说，DIY屏幕挂灯的核心所在是设计制作重力挂夹。前前后后一呆君做了3个版本，差不多花了春节假期的大部分时间，好在最后还是倒腾出相对满意的重力挂夹。

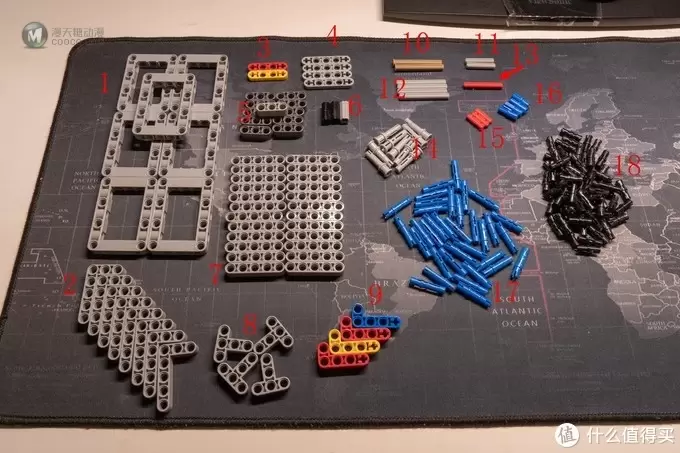

▼ ▽乐高科技零件制作重力挂夹，用到的零件见下图。这里一呆君给出了每个零件的名称、编码以及数量。如果要购买这些零件的话，搜索“乐高+编码”比较好。这些零件都是常用件，价格应该不算太贵，当然用祖国版估计也行。至于颜色的话，看个人喜好吧。1、圈臂，64179，7个。2、大L型臂32526，8个。3、4孔薄臂32449，2个。4、5孔薄臂11478，4个。5、3孔厚臂32523，11个。6、十字轴连接件59443，3个。7、5孔厚臂，32316，24个。8、T形臂60484，4个。9、小L型臂32140，4个。10、带堵头的5L十字轴15462，2个。11、3L十字轴4519，2个。12、5L十字轴32073，4个。13、4L十字轴3705，1个。14、带套管的长栓32054，9个。15、2L十字轴32062，3个。16、轴栓43093，4个。17、长栓6558，34个。18、栓2780，67个（最好多一点，一呆君怕数错……）。

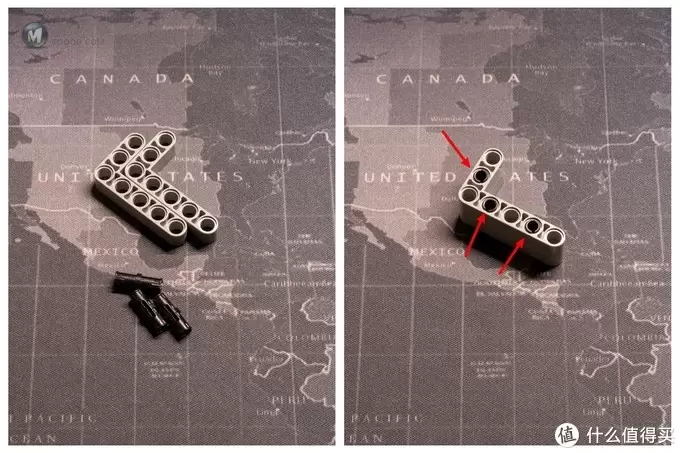

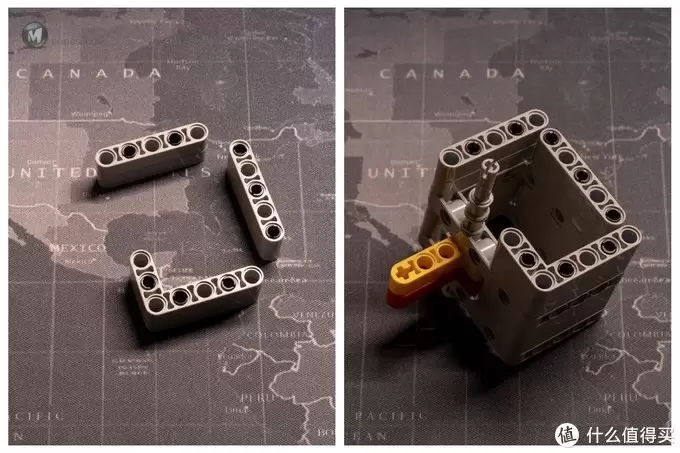

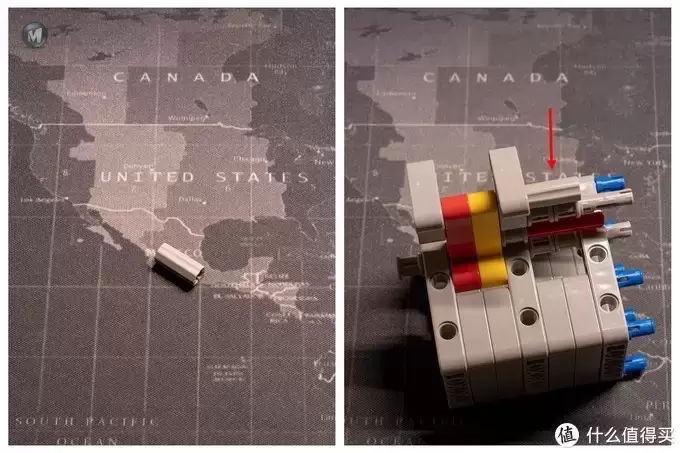

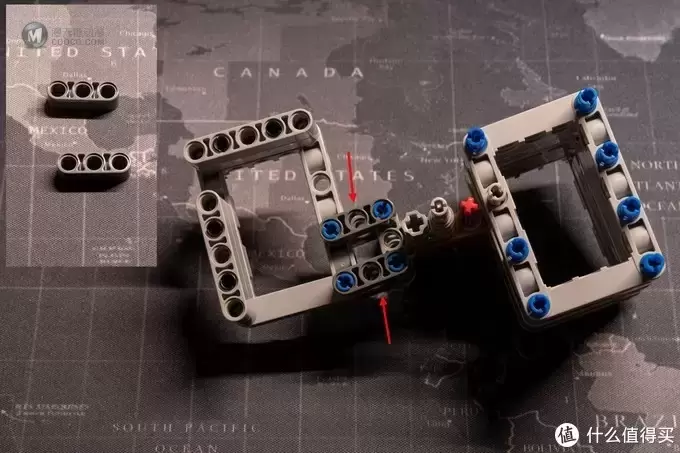

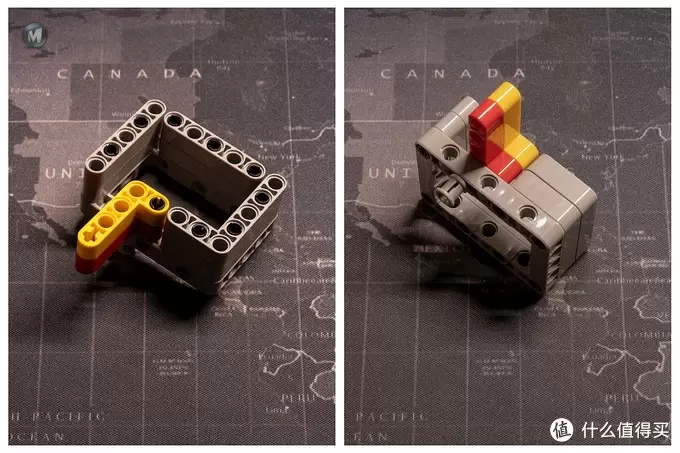

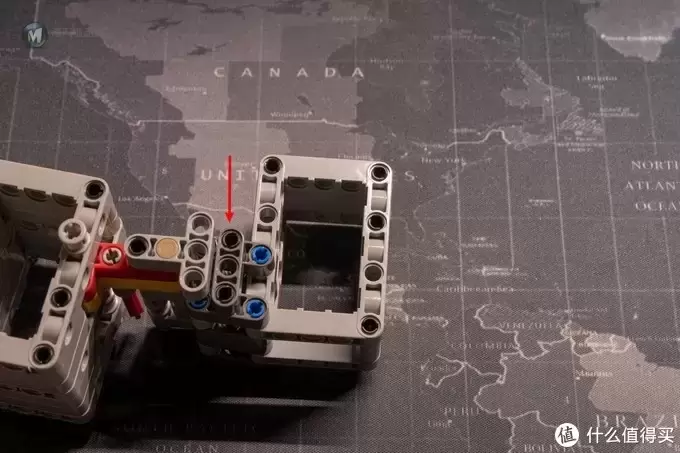

▼ ▽搭建重力挂夹会重复用到几个零件的组合体。所以先拼好这些组合体会比较方便。先是搭建大L型臂组合体，用3个栓将两个大L型臂拼装在一起。栓的位置见图中红色箭头。

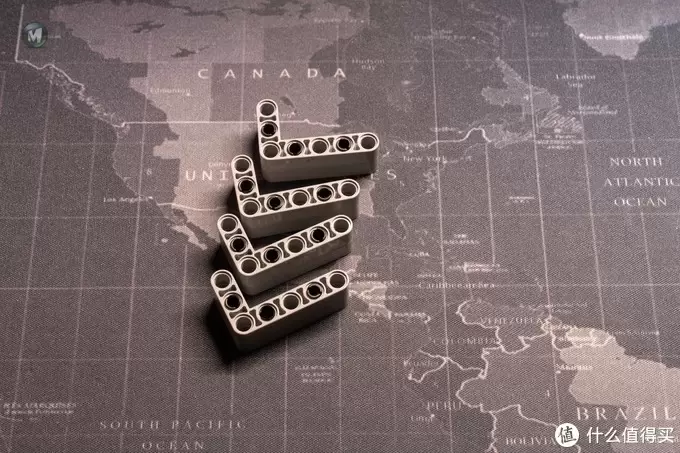

▼ ▽大L型臂组合体要搭建4个。

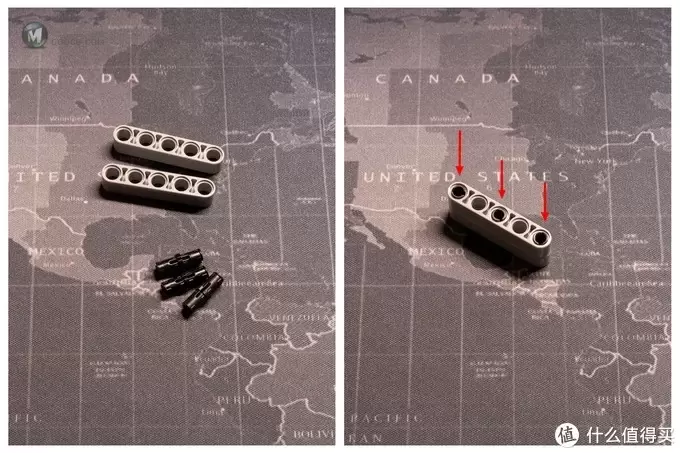

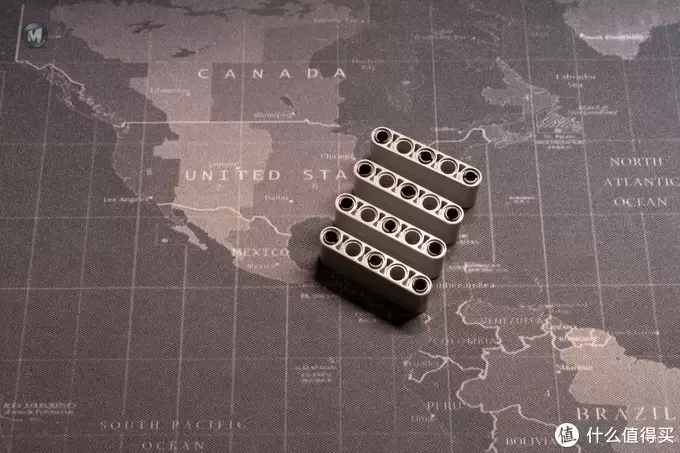

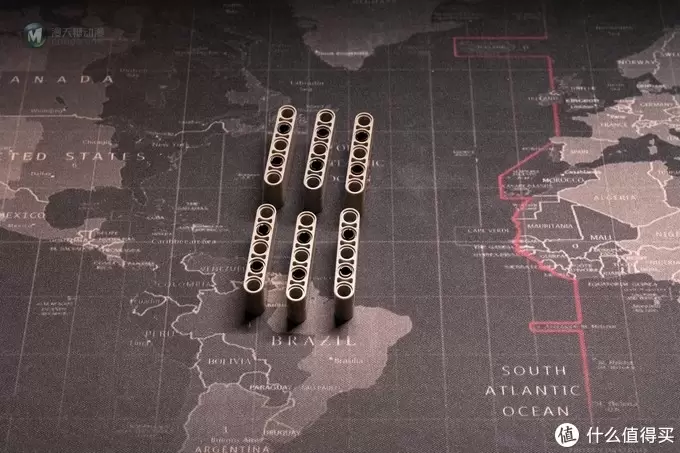

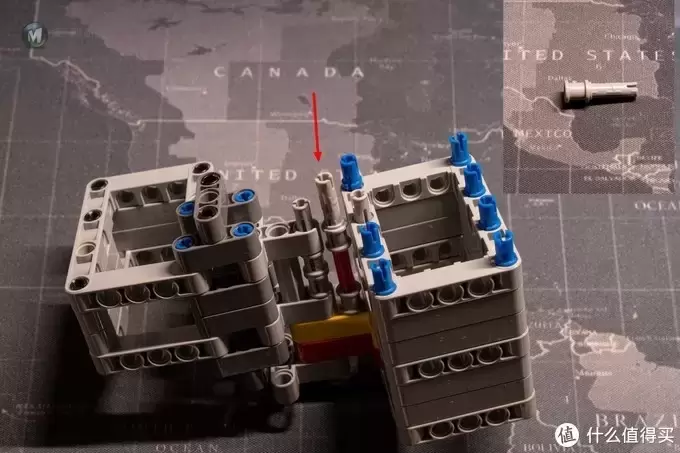

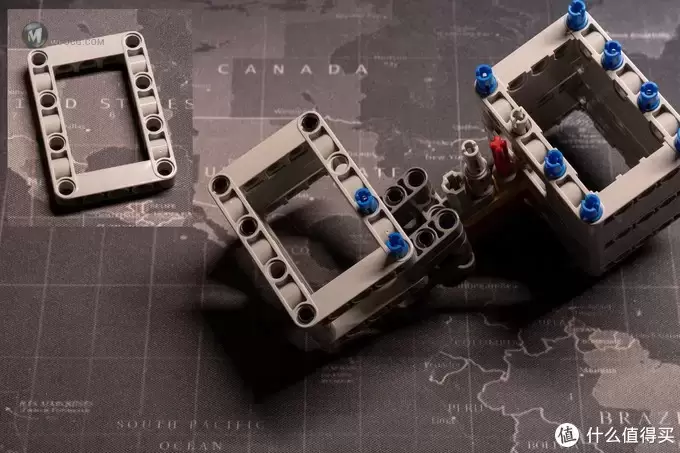

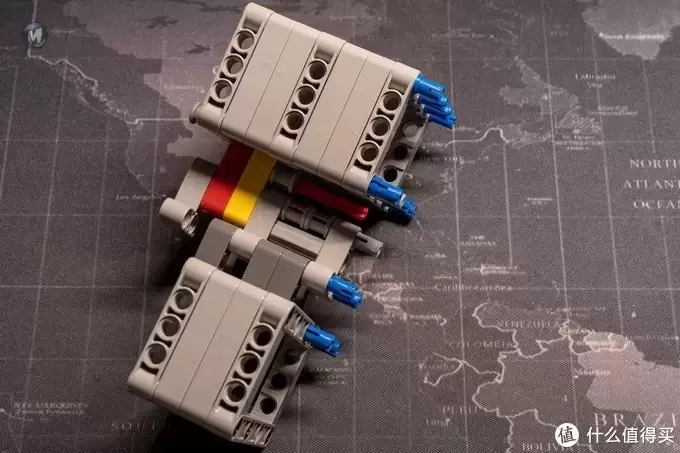

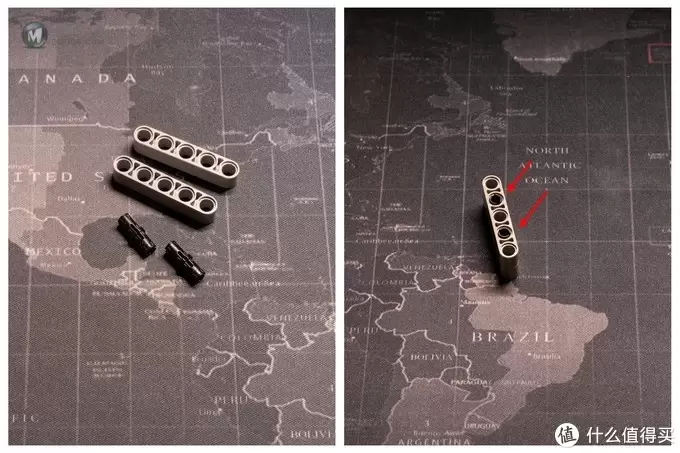

▼ ▽接下来是搭建5孔厚臂组合体A，用3个栓将两个5孔厚臂拼装在一起，栓的位置见图中红色箭头。
▼ ▽5孔厚臂组合体A要搭建4个。

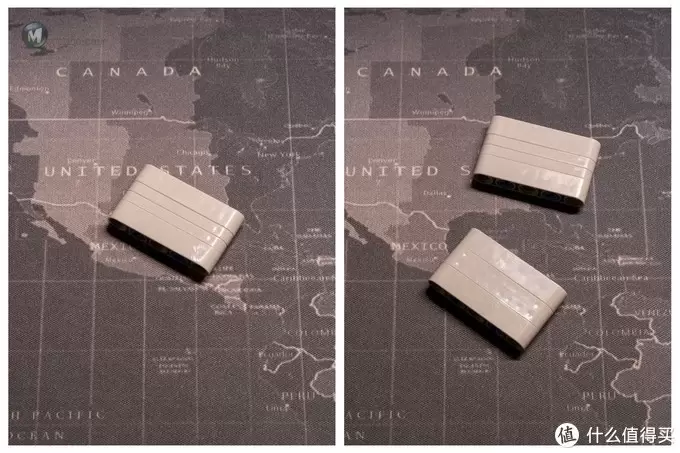

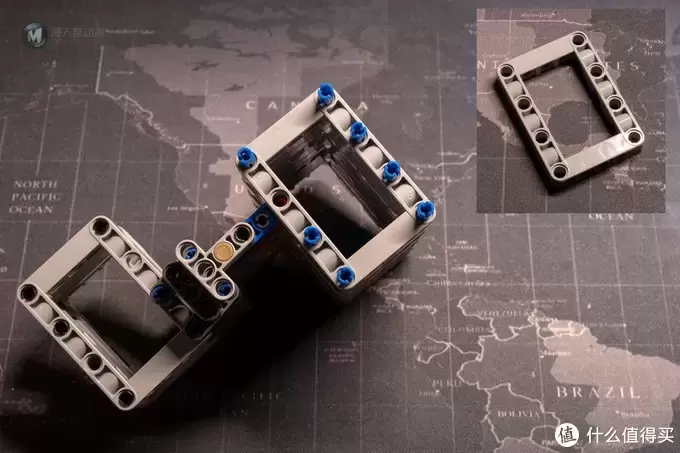

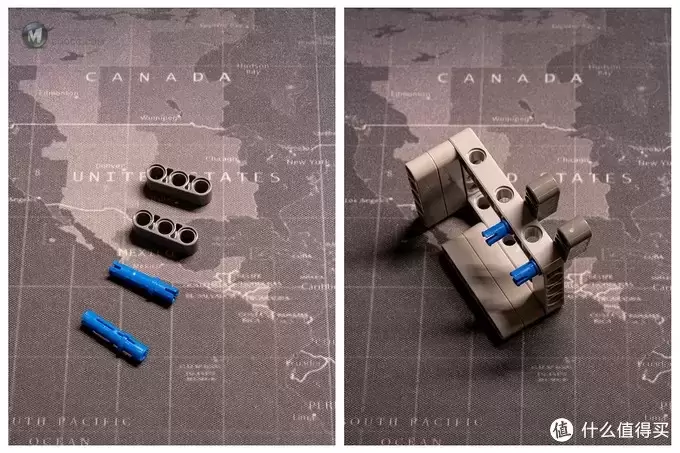

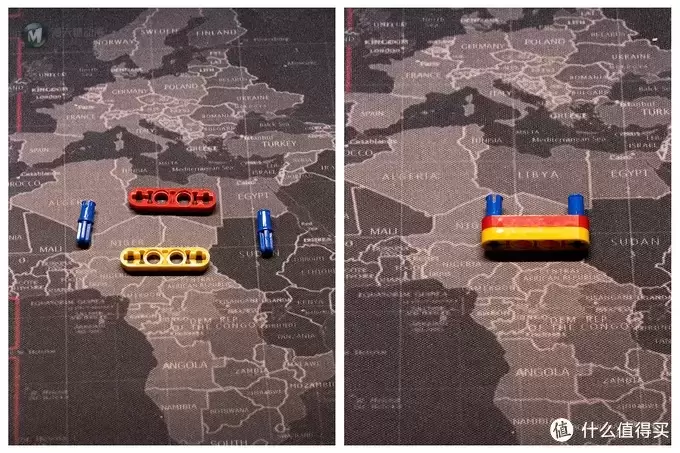

▼ ▽接着搭建5孔厚臂组合体B，用2个栓将2个5孔厚臂拼装在一起。栓的位置见图中的红色箭头。
▼ ▽5孔厚臂组合体B要搭建6个。

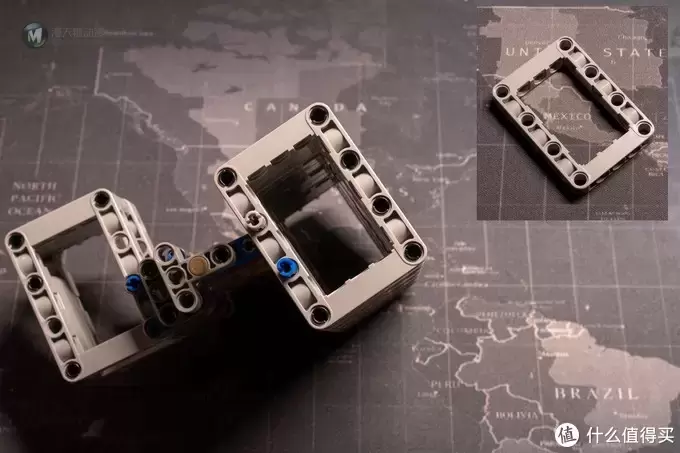

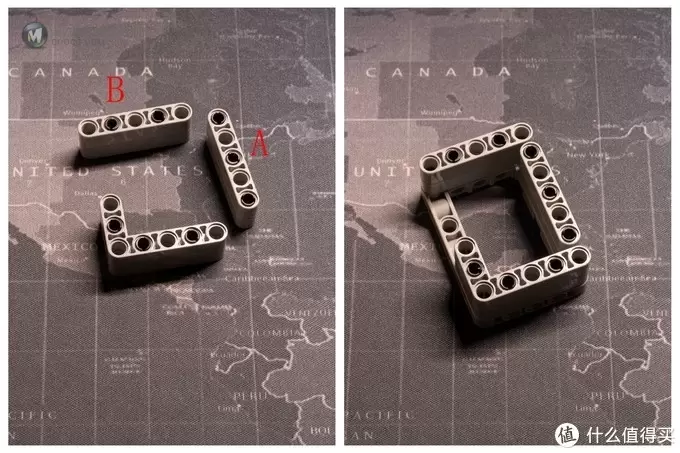

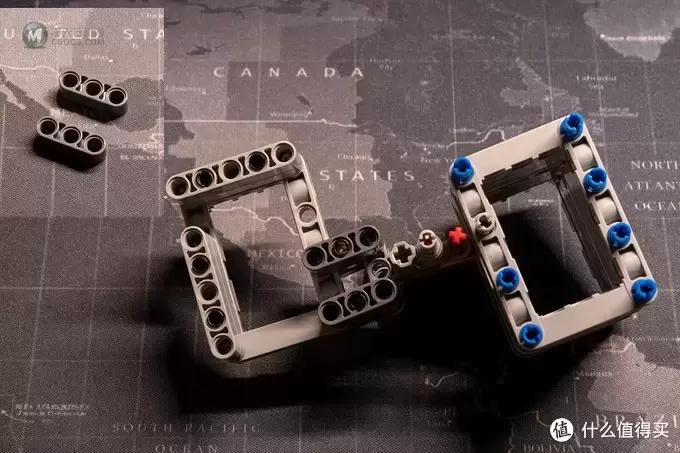

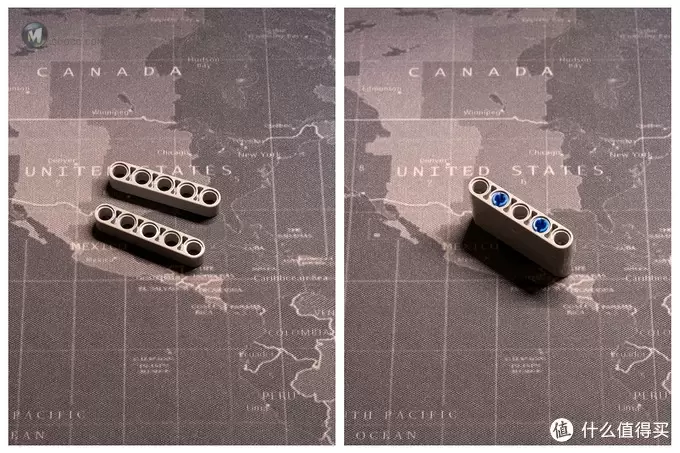

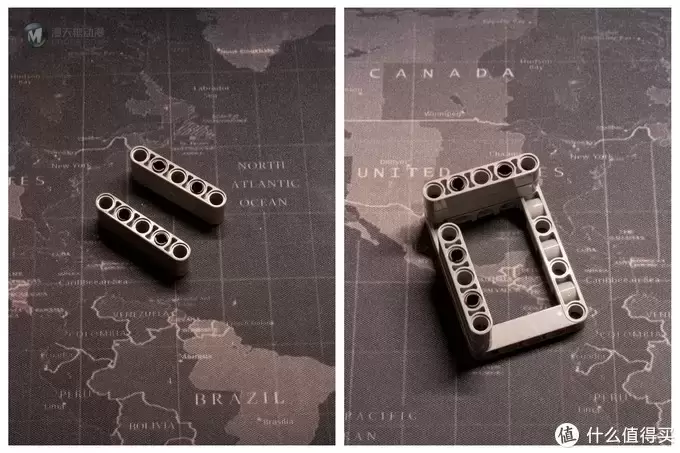

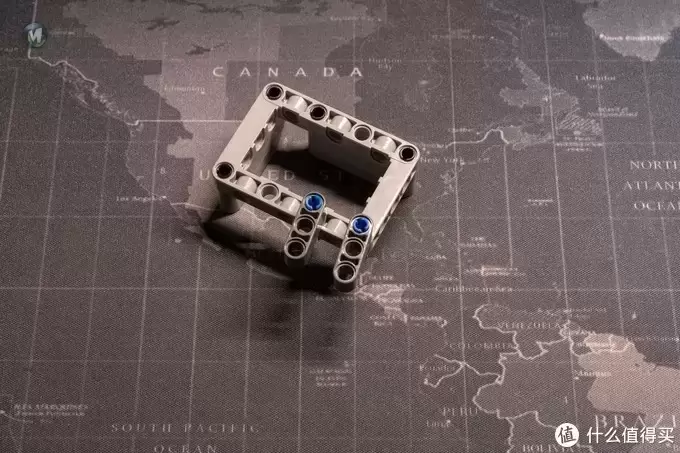

▼ ▽接着是搭建方形挡板。用长栓穿过2个5孔薄臂。
▼ ▽接着在2个5孔薄臂上下各插入1个5孔厚臂。
▼ ▽这样的方形挡板要做2个。

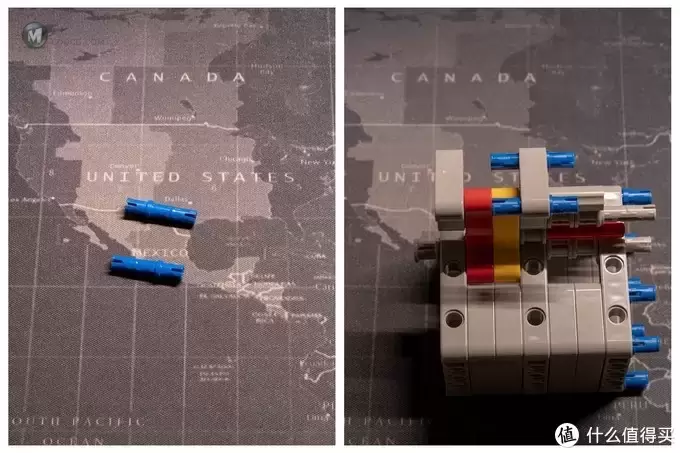

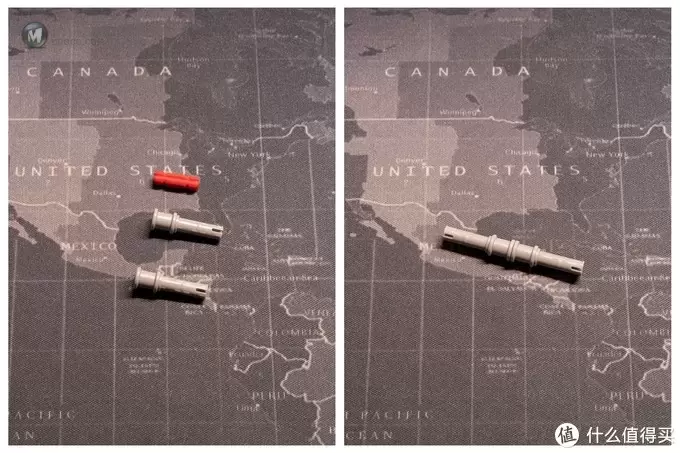

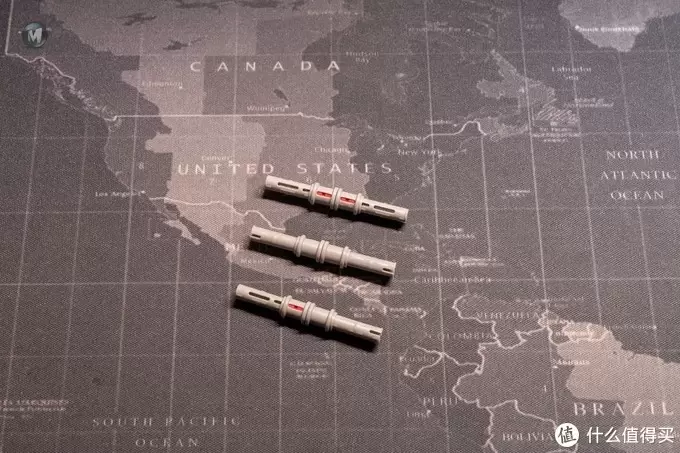

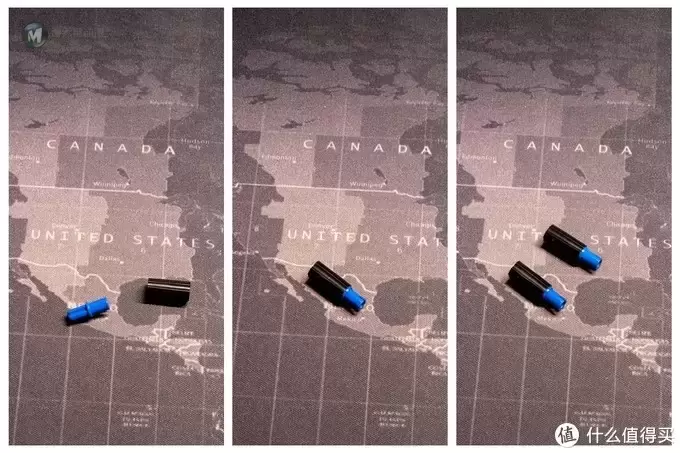

▼ ▽最后搭建截面是圆形的轴。用2L十字轴将两个带套管的长栓相连。
▼ ▽这样的圆轴要搭建3个。

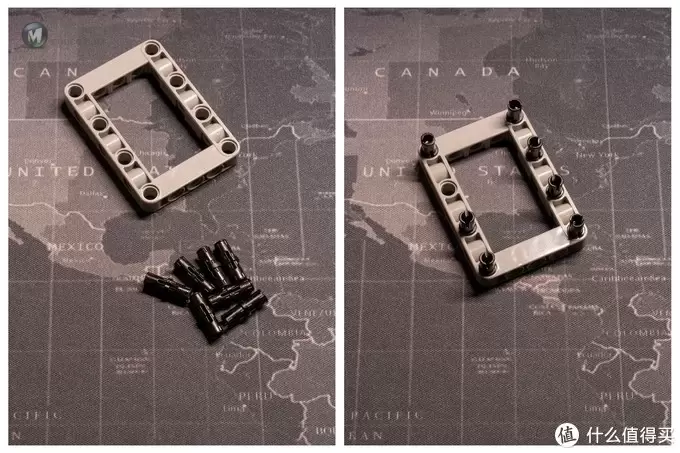

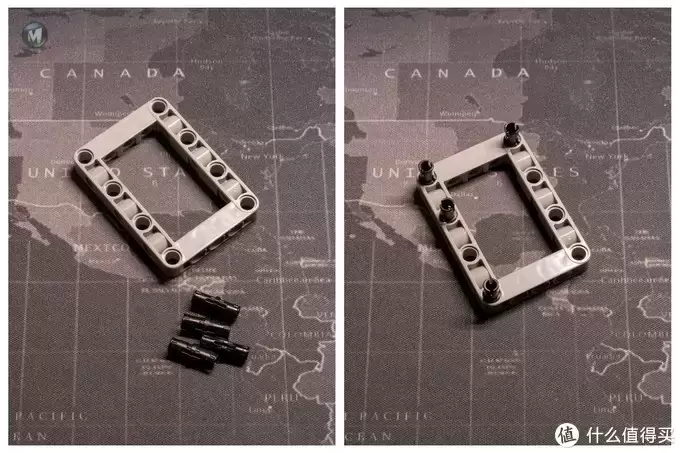

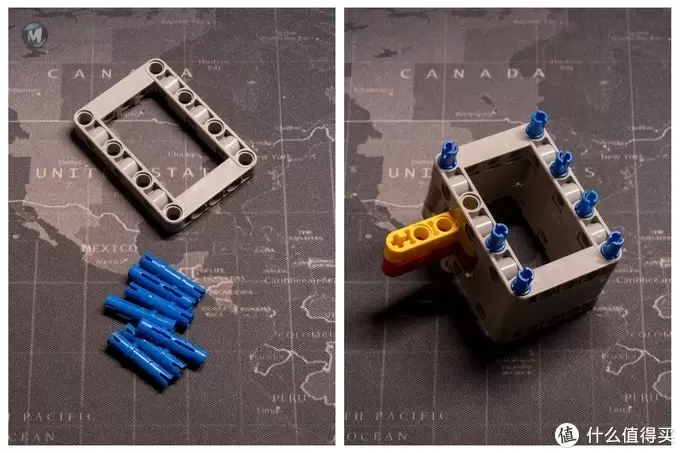

▼ ▽正式开工搭建重力挂夹。重力挂夹大致分成2部分，配重部分和灯管固定部分。这二者之间可以上下移动，方便调整灯管的高度。先做配重部分，这是个长方体的结构。先将7个栓插入圈臂中。
▼ ▽然后将5孔厚臂组合体A、5孔厚臂组合体B和大L型臂组合体安装到圈臂上。

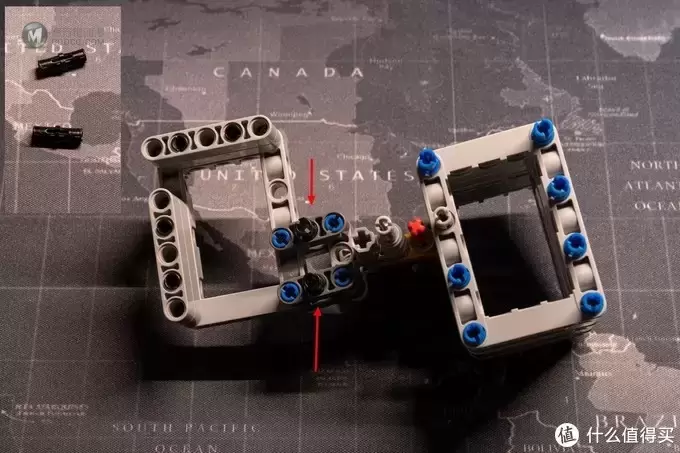

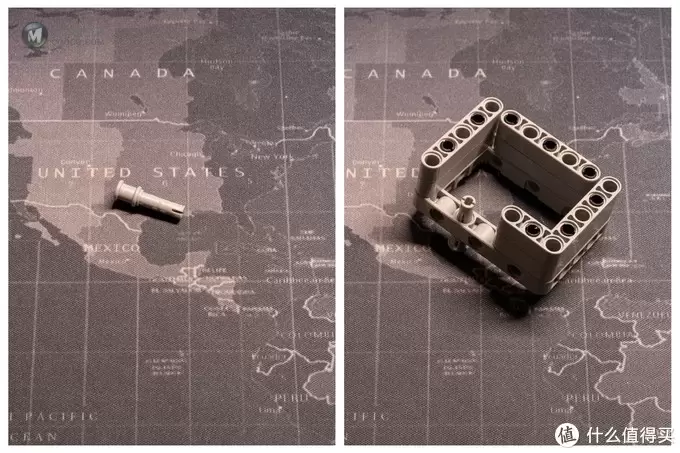

▼ ▽接着用带套管的长栓插入圈臂上。

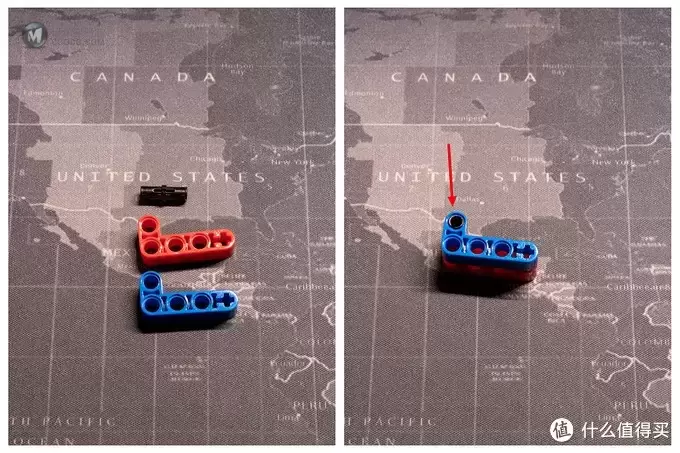

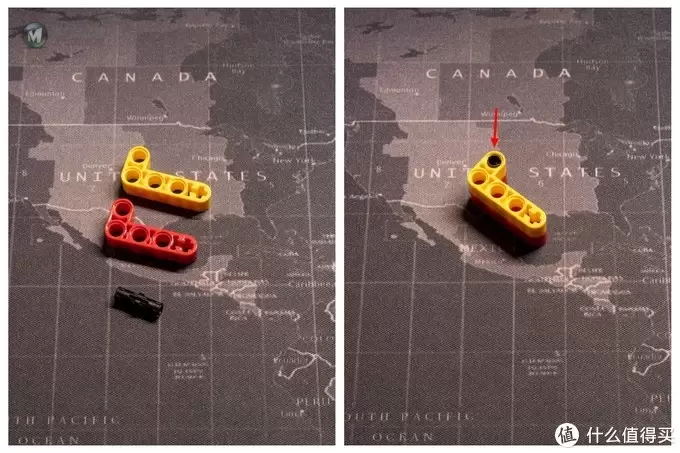

▼ ▽用1个栓将2个小L型臂组合在一起。栓的位置见图中红色箭头。
▼ ▽将小L型臂组合体插入圈臂上的带套栓的长栓中。
▼ ▽再用7个长栓将圈臂安装到已搭建的配重部分的顶部。

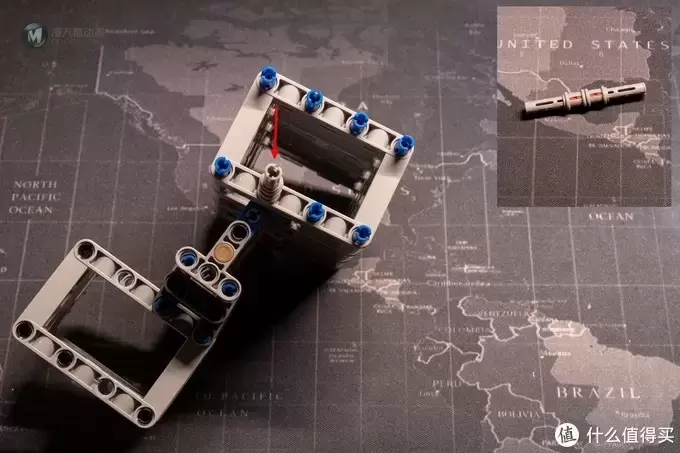

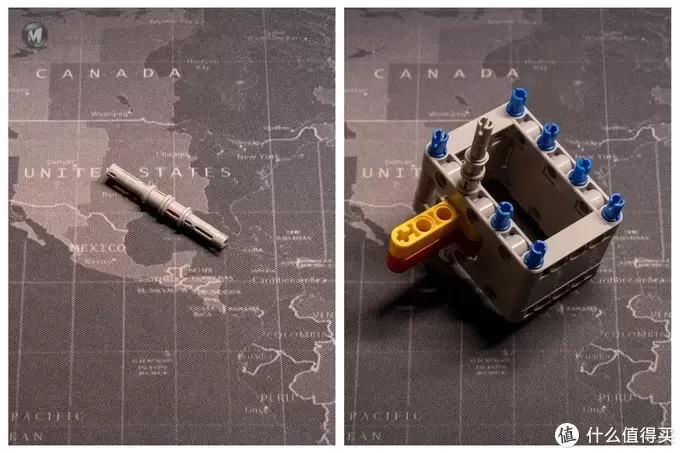

▼ ▽在圈臂孔中插入圆轴。

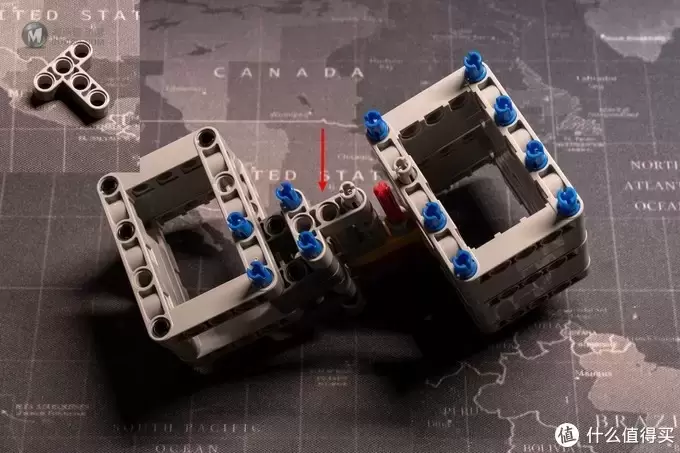

▼ ▽接着还是用两种5孔厚臂组合体与大L型臂组合体安装到已搭建的配重部分顶部。
▼ ▽接着还是用7个长栓将圈臂固定在已搭建的配重部分顶部。

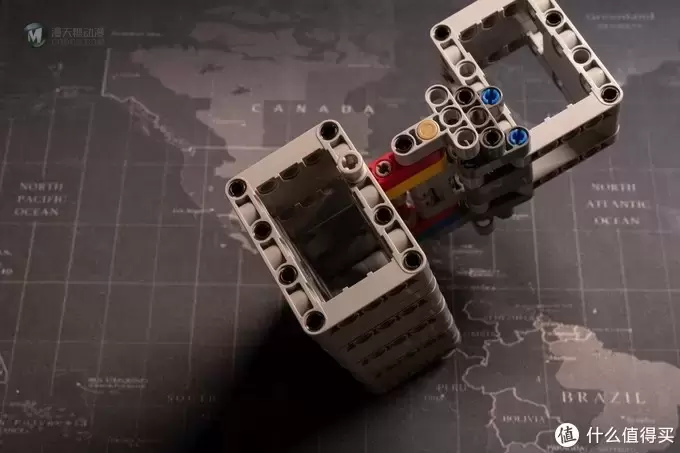

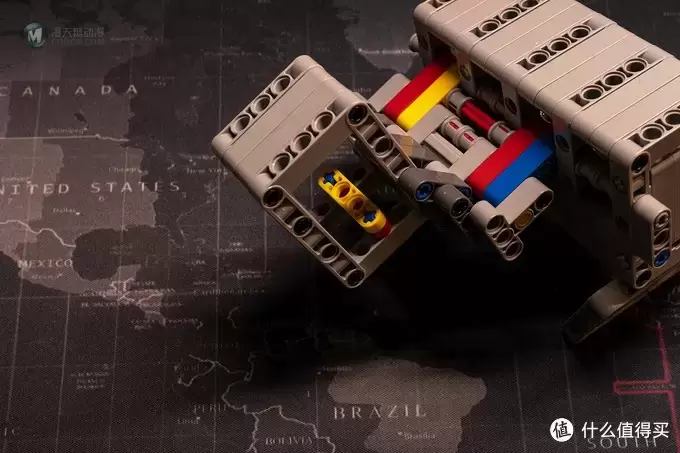

▼ ▽将带有套管的长栓与4L十字轴相连，然后插入小L型臂组合体的第三孔。

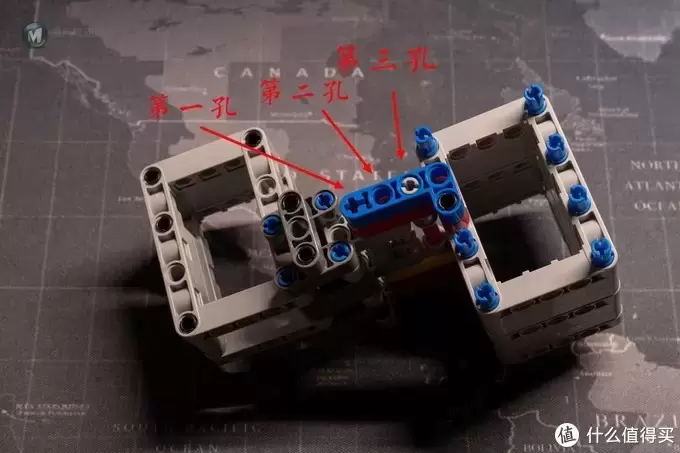

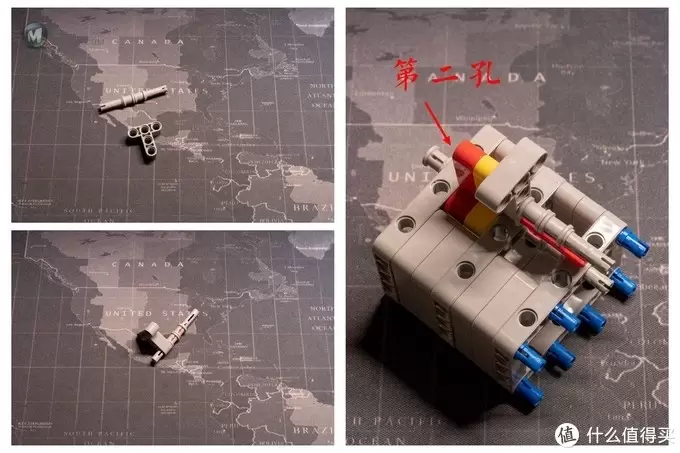

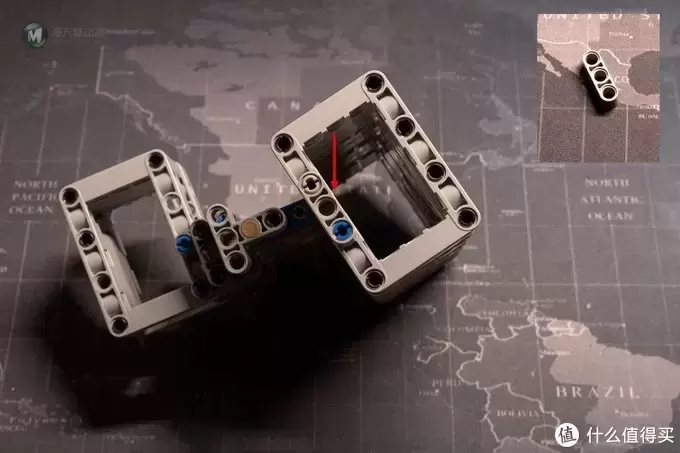

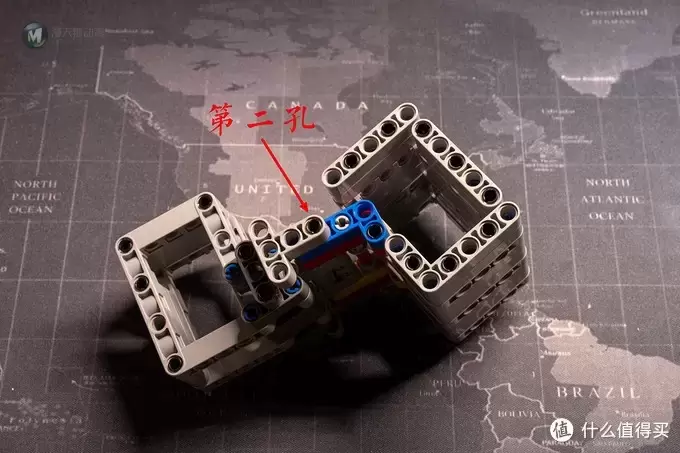

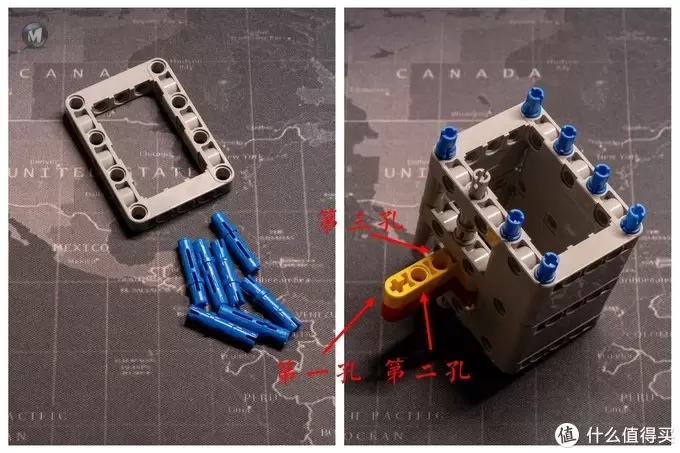

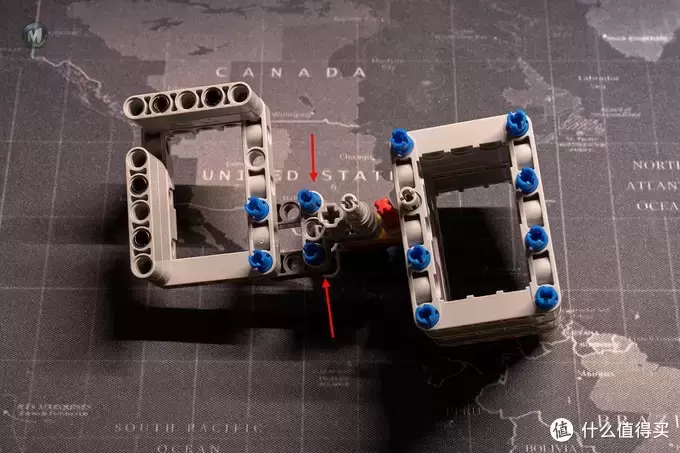

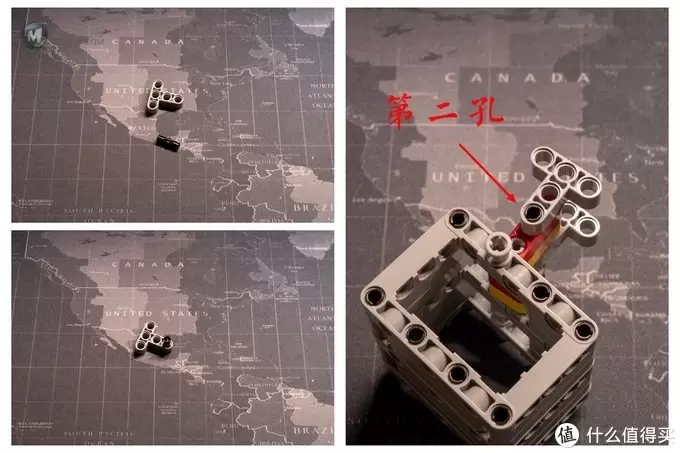

▼ ▽取一个圆轴和T型臂，按图中方式安装好，然后插入小L型臂组合体的第二孔。图中角度问题没有显示出第二孔，结合上图看会比较好……

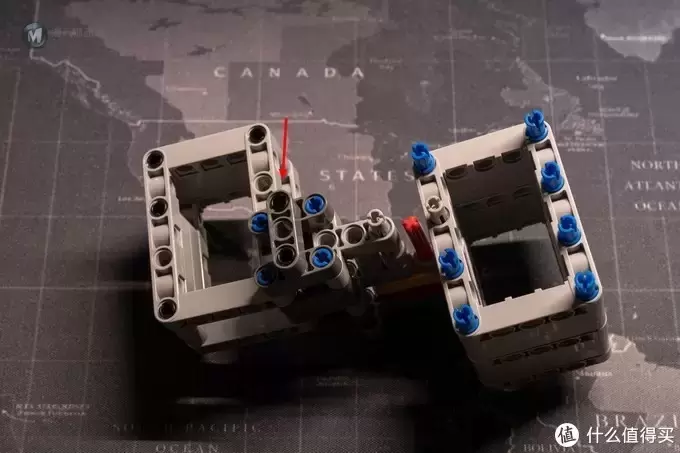

▼ ▽还是取1个T型臂和一个栓，然后安装到小L型臂组合体另一侧的第二孔。

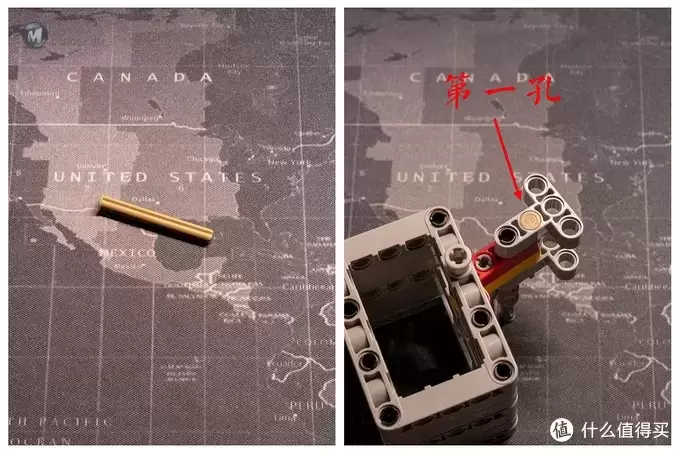

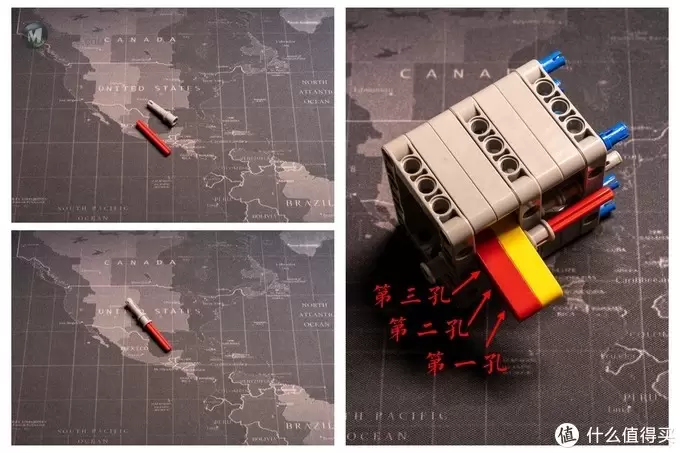

▼ ▽取1个带有堵头的5L十字轴，插入T型臂的孔以及穿过小L型臂组合体的第一孔。
▼ ▽取1个十字轴连接件，插入带堵头的5L十字轴的另一端。

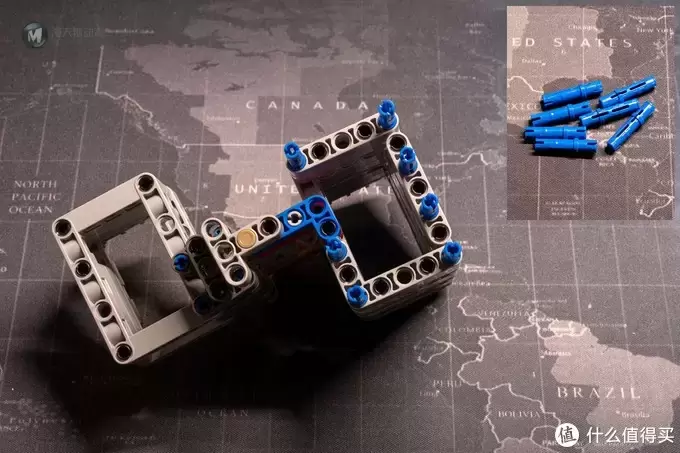

▼ ▽取2个栓，插入下图右侧的T型臂上。

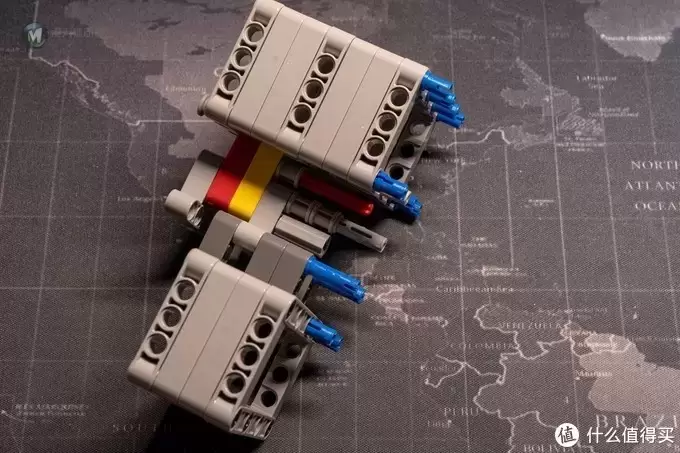

▼ ▽将做了一小半的重力挂夹配重部分放一放，再做灯管固定部分。将4个栓插入圈臂。
▼ ▽取2个5孔厚臂组合体B，固定在圈臂上。
▼ ▽然后取2个长栓和2个3孔厚臂，按照下图方式安装到圈臂上。
▼ ▽换个角度看看安装好的2个3孔厚臂。

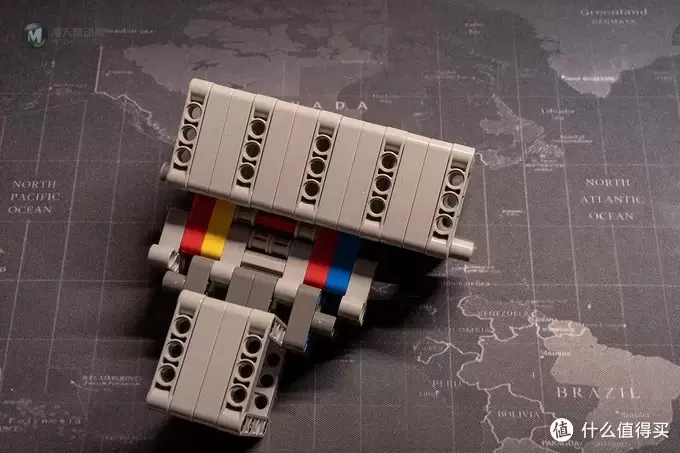

▼ ▽将做了一小半的灯管固定部分安装到同样做了一小半的配重部分上。将灯管固定部分上的2个3孔厚臂插入配重部分T型臂上的2个长栓上。下图角度不是很好，注意看T型臂在上面，而3孔厚臂在T型臂下方。
▼ ▽接着还是取2个3孔厚臂安装到灯管固定部分和配重部分的4个长栓上，见下图。

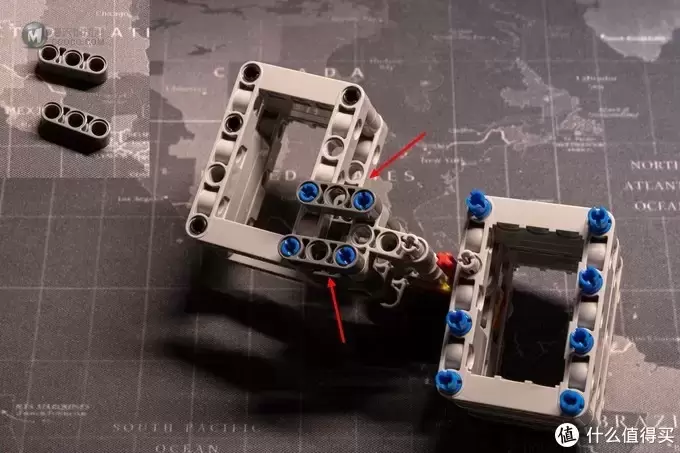

▼ ▽取2个栓，安装到3孔厚臂上，位置见下图红色箭头。
▼ ▽再取2个3孔厚臂，安装在2个栓上。

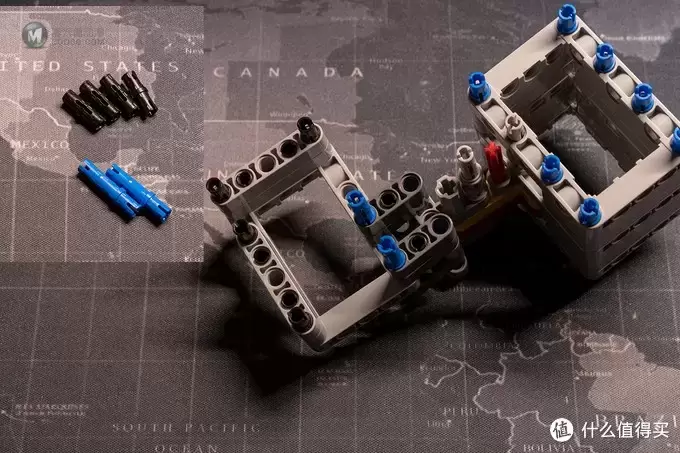

▼ ▽取4个栓，2个长栓。安装到灯管固定部分上，位置见下图。
▼ ▽再取个圈臂，安装到灯管固定部分的栓上。
▼ ▽再取2个长栓，插入3孔厚臂一端的孔中，位置见下图红色箭头。

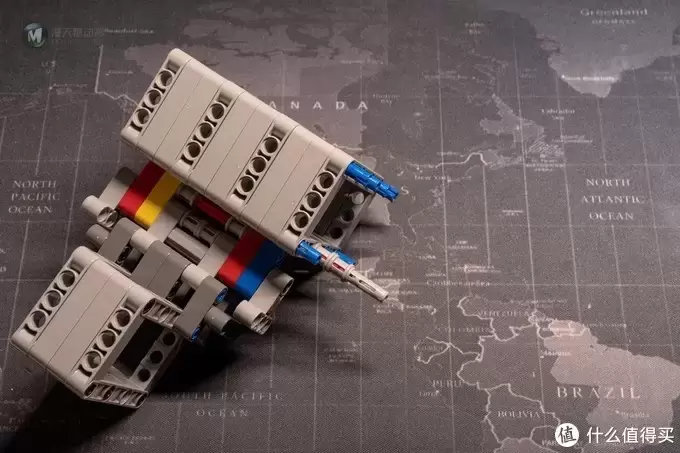

▼ ▽换个角度看看做了一小半的重力挂夹。
▼ ▽取1个T型臂，安装到下图红色箭头标示的位置上。
▼ ▽换个角度看看T型臂的安装位置。
▼ ▽取2个3孔厚臂，安装到4个长栓上，位置见下图。

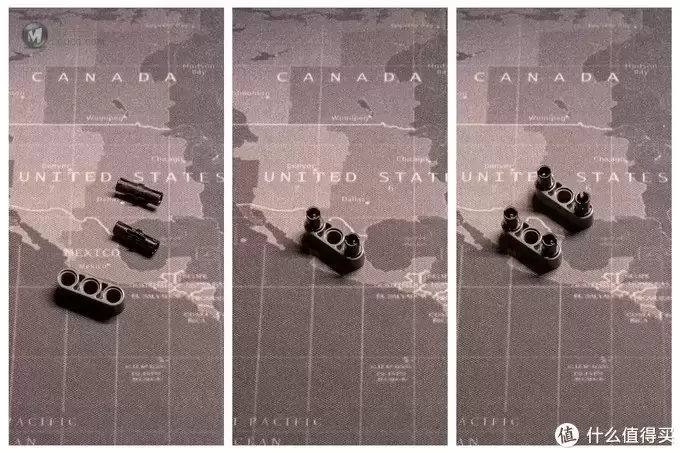

▼ ▽取1个3孔厚臂和2个栓，按照下图做个组合体。再取1个3孔厚臂和2个栓再做个同样的组合体。
▼ ▽将这两个组合体安装到挂架上。一个安装到下图红色箭头位置上。
▼ ▽将挂架翻过来，将另一个安装到下图红色箭头位置处。这样挂架的灯管固定部分做好了。
▼ ▽取1个带有套管的长栓，一端插入4L十字轴上。
▼ ▽取1个栓和2个小L型臂，组合成小L型臂组合体。栓的安装位置见下图红箭头处。
▼ ▽将小L型臂组合体的第三孔固定在带有套管的长栓上。
▼ ▽换个角度看看小L臂组合体的安装位置。

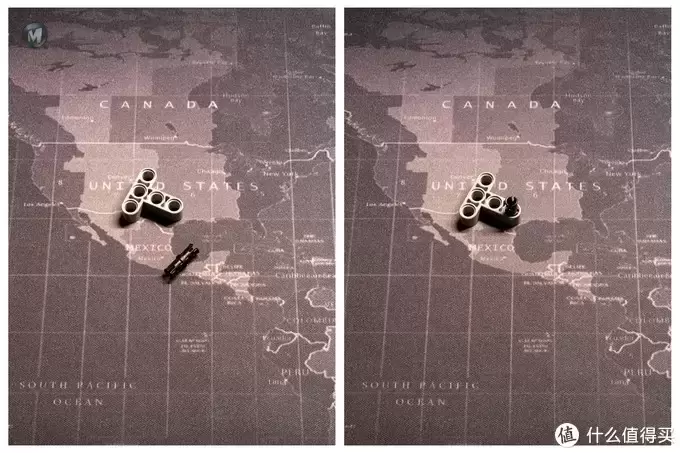

▼ ▽取1个T型臂和1个栓，按照下图方式安装好。
▼ ▽将T臂上的栓插入小L型臂的第二孔中。

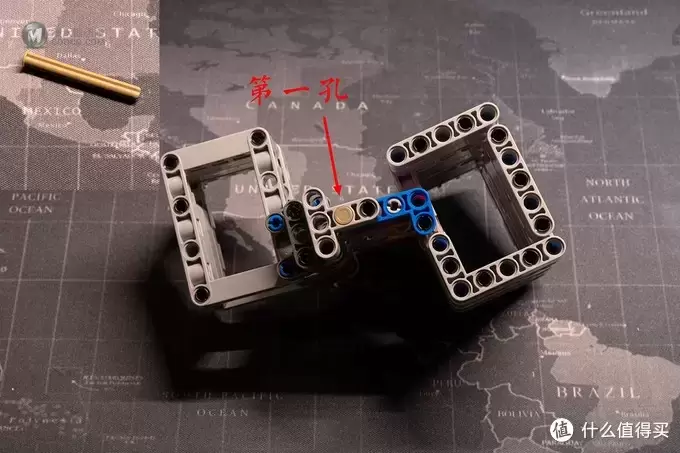

▼ ▽然后，取带有堵头的5L十字轴插入T型臂的孔中，并且穿过小L型臂的第一孔中，最后插入十字轴连接件中。
▼ ▽取7个长栓，插入已搭建的配重部分顶部。
▼ ▽再取个圈梁，安装到已搭建的配重部分顶部。
▼ ▽再取1个圆轴，安装到下图红箭头标示的位置。
▼ ▽换个角度看看圆轴的安装位置。
▼ ▽再取5孔臂组合体A、5孔臂组合体B以及大L型臂组合体，安装到已搭建的配重部分顶部。

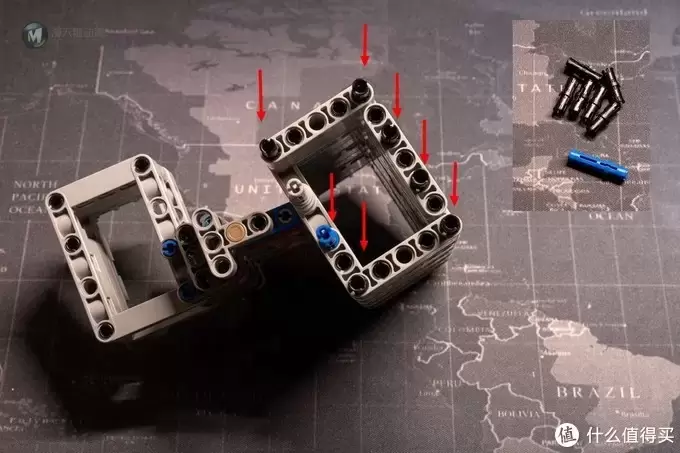

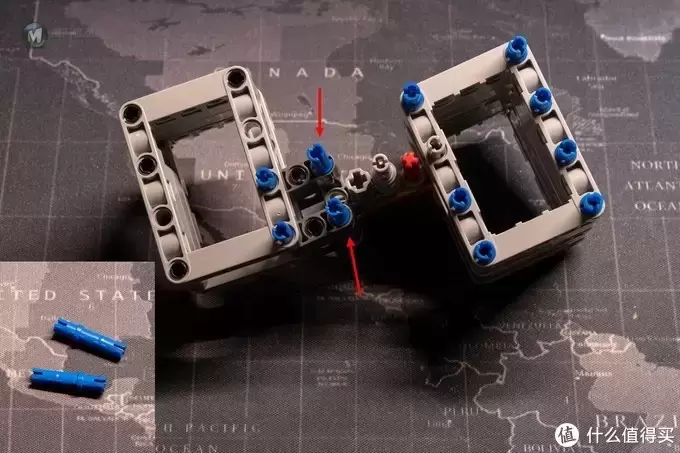

▼ ▽再取6个栓和1个长栓，安装到下图红箭头位置上。
▼ ▽取最后一个圈臂，安装到已搭建的配重部分顶部。
▼ ▽再取最后一个3孔厚臂，安装到下图红箭头处。
▼ ▽换个角度看看3孔厚臂的安装位置。

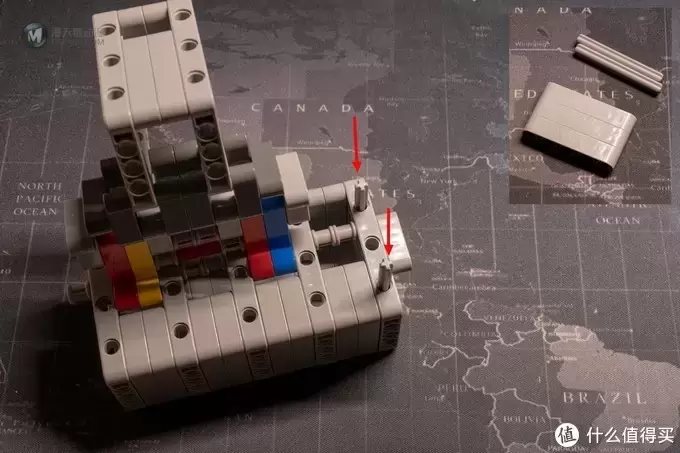

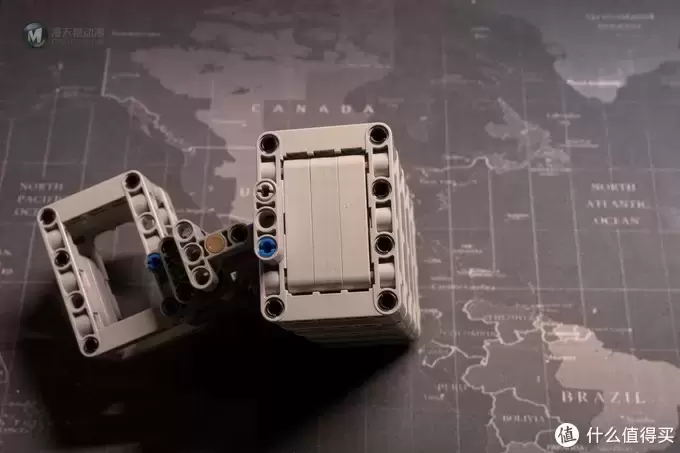

▼ ▽取个方形挡板，以及两根5L十字轴。将方形挡板竖着安装到圈梁中间，然后用2根5L十字轴插入将其固定住。
▼ ▽换个角度看看固定好的方形挡板。

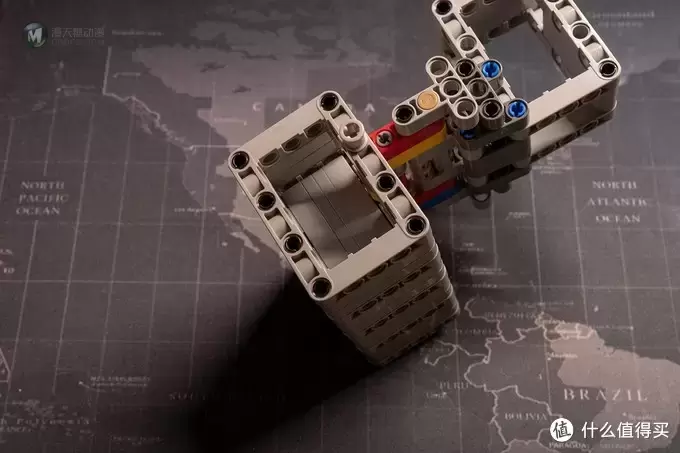

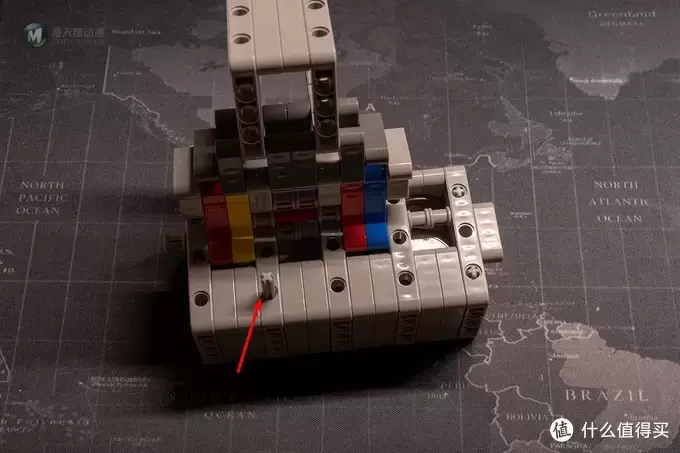

▼ ▽将重力挂夹翻转一下，让安装好的方形挡板在底部。可以看到配重部分中间是中空的，这里是放置配重物的地方。
▼ ▽配重物，一呆君想到的是……硬币……这算不算藏私房钱的好办法？一呆君取了30个1元硬币当配重物。
▼ ▽配重的硬币装入重力挂夹也有要求，靠近底部放的硬币要多些。然后用2根5L十字轴将另一块方形挡板安装好。

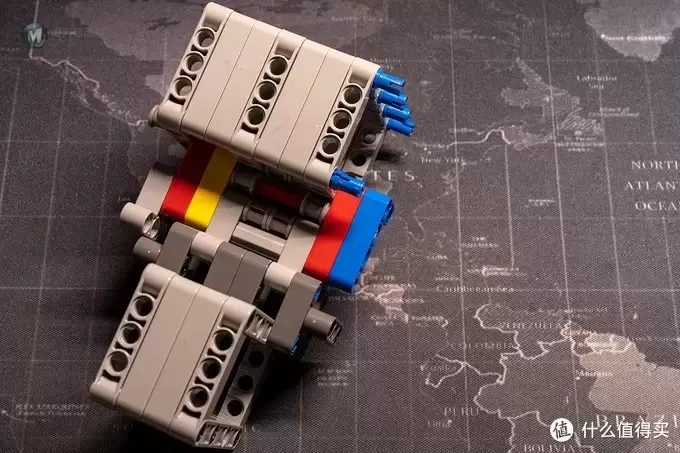

▼ ▽安装好后的方形挡板。至此，挂架就完全做好了。

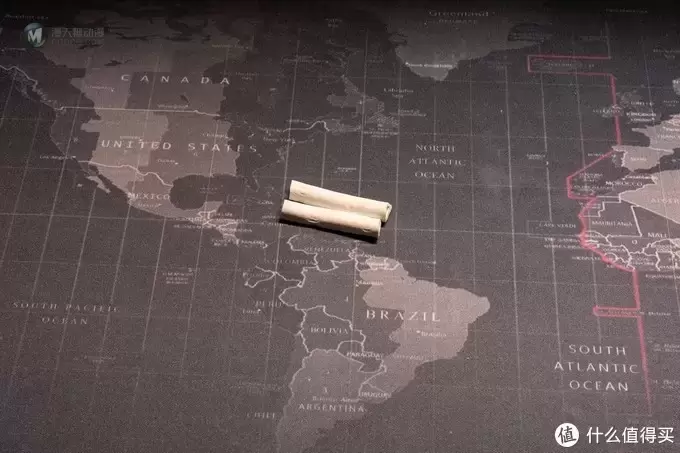

▼ ▽接下来是取一小段橡胶垫什么的，最好一侧有胶条的那种橡胶垫。
▼ ▽将橡胶垫贴在灯管凹坑位置对应的顶部。

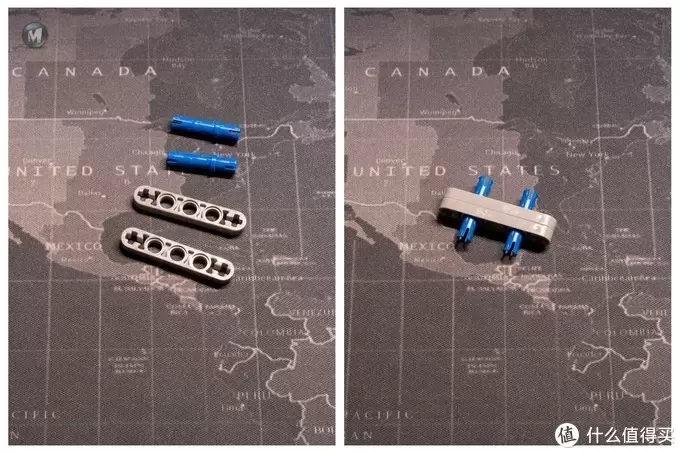

▼ ▽取2个4孔薄壁以及2个轴栓，按照下图方式组成4孔薄臂组合体。
▼ ▽将4孔薄臂组合体固定在下图位置上。

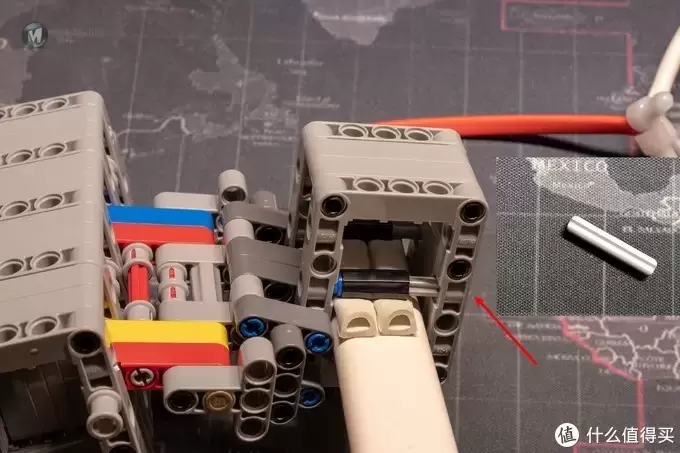

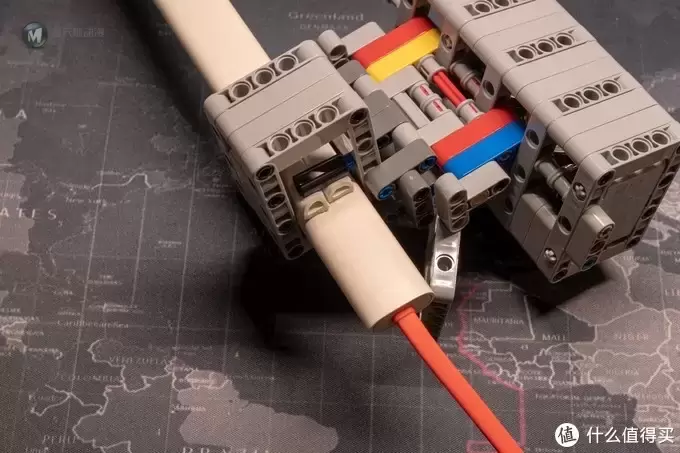

▼ ▽然后将灯管的凹坑部分放在4孔薄臂组合体上。4孔薄臂的长度正好略微小于凹坑的长度，放入刚刚好。
▼ ▽取1个轴栓和1个十字轴连接件，按照下图方式组成十字轴连接件组合体。要做两个这样的组合体。

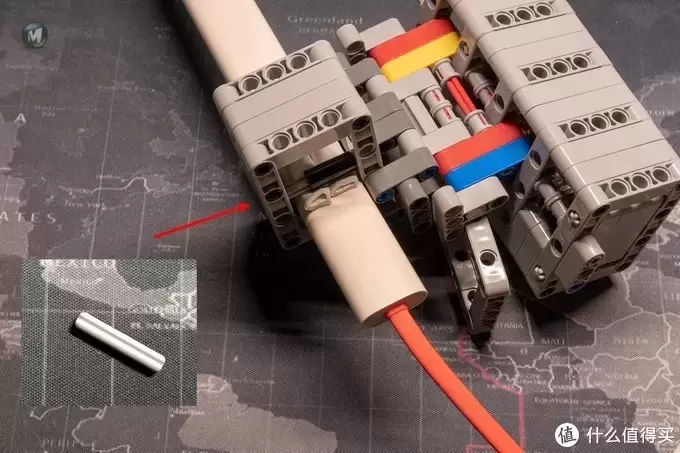

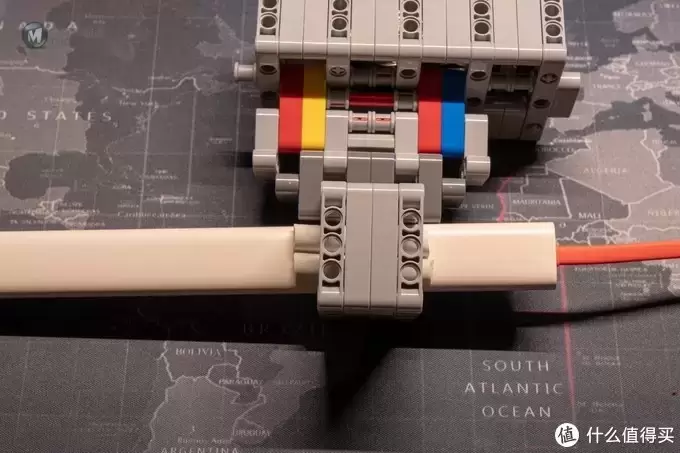

▼ ▽将十字轴组合体轴栓的一端插入灯管固定部分圈梁的孔中。
▼ ▽然后取1个3L十字轴，穿过圈梁的孔后，插入十字轴连接件组合体中十字轴连接件中。由于橡胶垫的缘故，这个过程有点难安装，需要耐心一点。

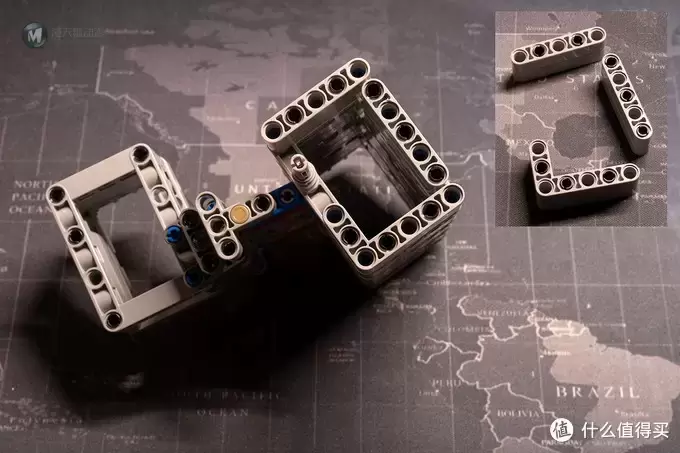

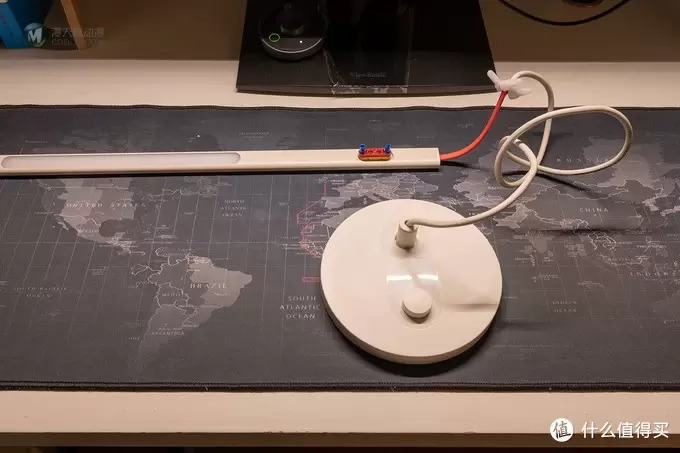

▼ ▽同样的办法，取另1个十字轴组合体和1个3L十字轴，安装到圈梁上。至此，DIY的挂灯就做好了。
屏幕挂灯的效果
考虑到米家LED智能台灯灯珠位于灯管的一侧，结合灯管转轴移去后留下的凹坑位置，所以重力挂夹采用了非对称设计，并且重力挂夹放置在显示器屏幕顶端的位置也不是居中的，而在显示器顶端的一侧。 这样设计的缺陷就是比较难以做到屏幕挂灯的灯管与显示器顶端的平行。

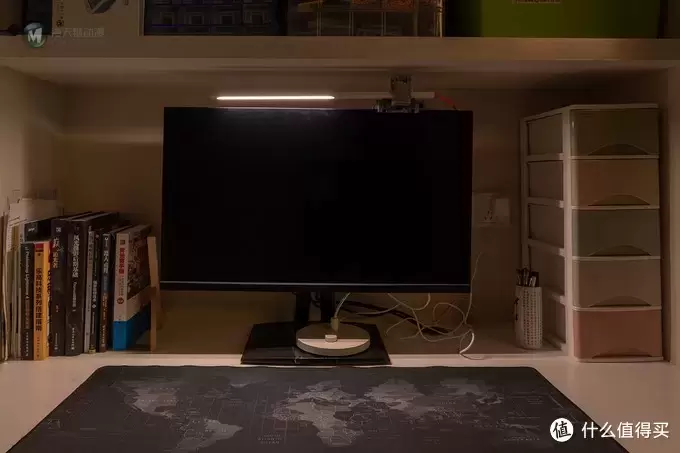

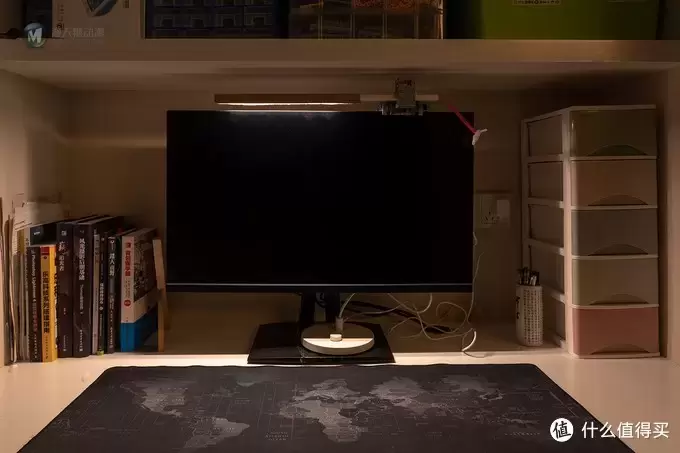

▼ ▽先看看屏幕挂灯安装在显示器顶部后的效果。可以看到灯管与屏幕顶部并不平行，有点下垂。其实这是之前一个版本的重力挂夹的效果图。上方给出的安装说明是新版本的重力挂夹的，基本没有下垂的问题了。
▼ ▽灯管可以上下一定幅度的移动。如果嫌灯管发射的光线直射入眼，那么可以做个灯罩遮挡下。一呆君随手做了个纸质的灯罩，今后有空还是整个金属的灯罩比较稳妥。此外，还是保留了米家LED智能台灯的底座，但是有点占体积，今后有空再改进下吧。
▼ ▽最后看下新版本挂架的效果图。灯管基本没有下垂问题了。
▼ ▽给简易灯罩来个细节图。
总结
这是一呆君构思了很久才DIY成功的屏幕挂灯，甚至在没有购买明基 BenQ ScreenBar Plus屏幕智能挂灯之前，一呆君就开始有这个想法了。这期间想放弃过，设计搭建过程中也走了不少弯路，好在最后还是做出了还算满意的屏幕挂灯。
这也是一呆君第一次尝试制作乐高安装说明，所以有些角度选择的的不是很好，只好靠文字说明来弥补了。这个用乐高科技零件制作的重力挂夹，一呆君觉得更适合爱好乐高科技，对乐高科技零件有些了解的朋友尝试搭建下。
当然这个屏幕挂灯还存在不少缺陷，比如底座过大，灯管与底座之间的电线比较丑，重力挂夹的搭建也必定不是最优方案，灯罩过于简陋且存在安全隐患等等。这些有待今后一呆君逐步深化吧，也期待同好者也能给出更好的建议。
当乐高遇到挂灯，迸发出不一样的屏幕挂灯，一呆君表示还算满意，那么你呢？
