小朋友从小喜欢搭乐高。托积木的福,吴工在小朋友搭积木的过程中喜提难得的个人生活,但是吴工逐渐发现随着年龄增长积木难度不断提高,业余时间的单价越来越高。为了自救,吴工先后转向了乐PING, 古迪等“兼容乐高”产品,但是所谓兼容乐高最大不兼容地方就是,分包混乱经常缺件。直到吴工发现了LOZ这个品牌,除了积木小了点有点费眼睛以外,品质还是挺好!设计也精良!从中班到大班,小朋友拼过20所小房子,大部分都是Loz的,

从清明节做到现在,两个月时间打造一个童话城市

在这里吴工就不放LOZ的链接了,因为他们也没有给吴工什么广告费…从清明节做到现在,两个月时间打造一个童话城市 麻烦大家自行搜索吧…

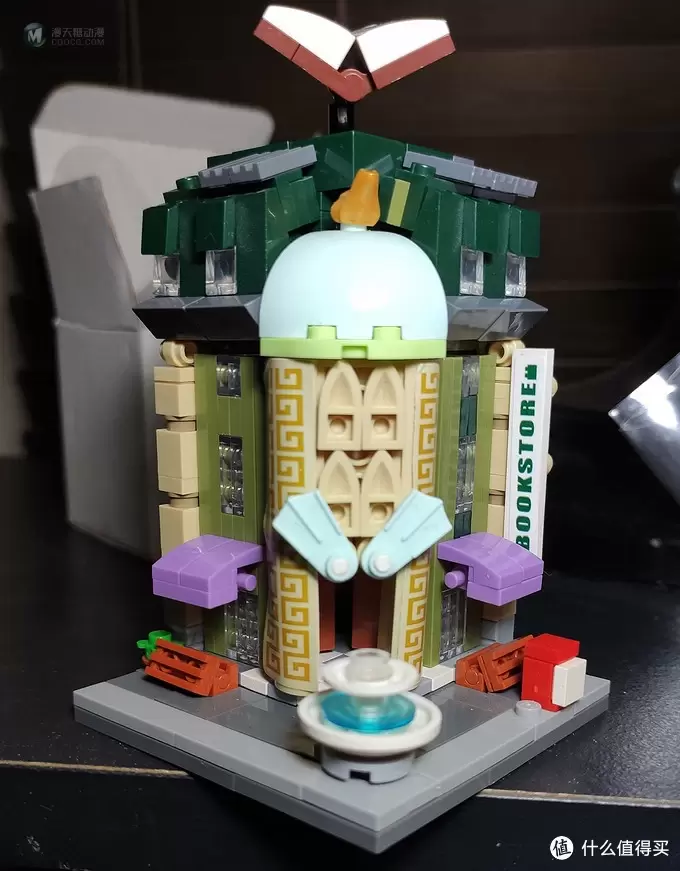

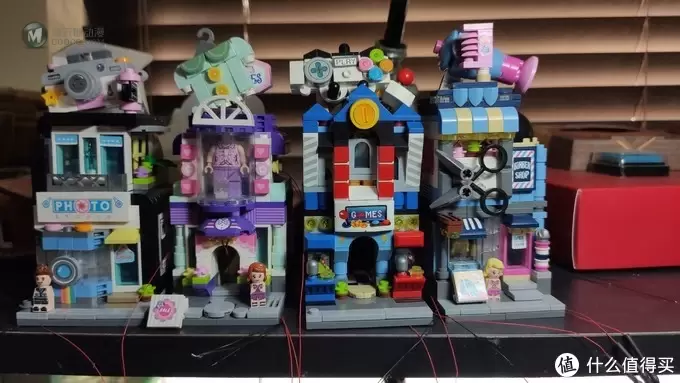

这些年来吴工名下房产没变多,但是这些房子却越来越多。他们收集着灰尘,还经常在打扫卫生被碰掉几个零件而不知道装哪里….

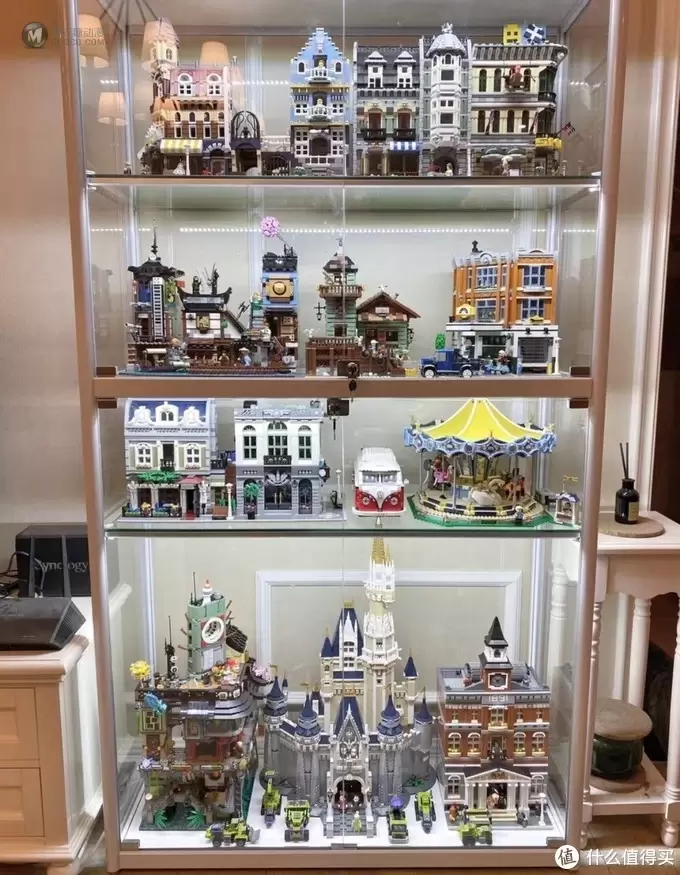

吴工想给他们整个好点的归宿。在网上很多乐高大佬展示柜是这样的

从清明节做到现在,两个月时间打造一个童话城市

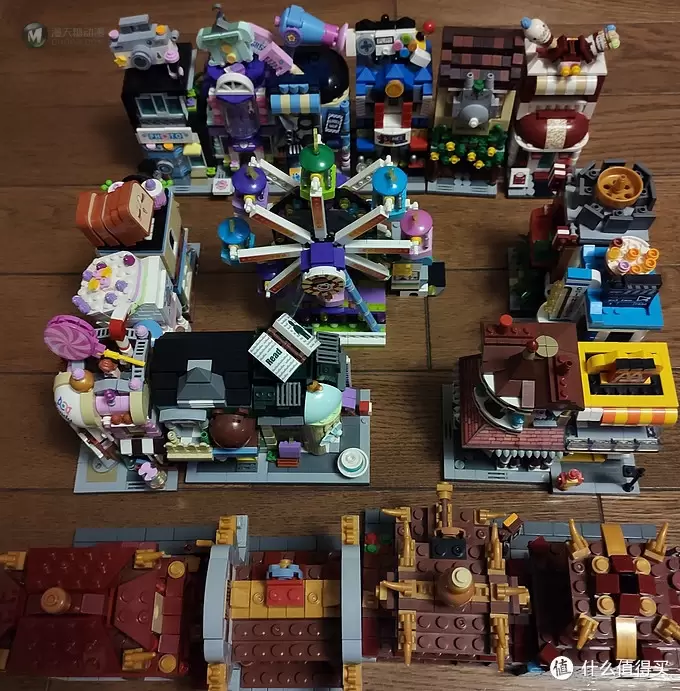

高大而整洁但吴工觉得这样展示没有灵魂,更重要的是吴工也没那么大空间。还是组成一个小小的街区更有生活的味道。

从清明节做到现在,两个月时间打造一个童话城市

吴工算了下,这个城市大概要占方圆 48×48 的乐高平板。这里用乐高是因为兼容乐高积木可选择的太多了,而LOZ 没有那么大的底板。但是问题来了48×48的只有单层板。吴工觉得底座还是应该有点高度,不能单层那么敷衍。

不熟悉乐高的朋友可能不知道单层和双层的区别

从清明节做到现在,两个月时间打造一个童话城市

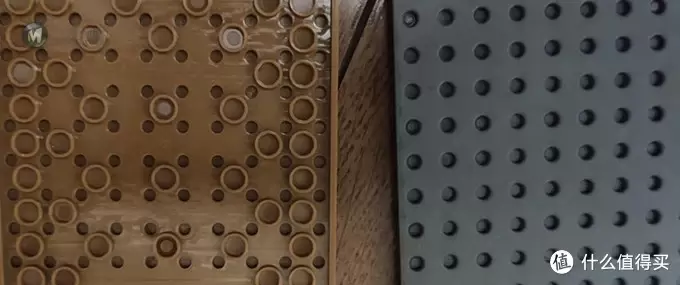

右边是单层的底面左边是双层的底面,单层只能做最后一层,下面就无法连接其他积木了。所以无法增加其他积木作为地台的厚度了。所以要买双层底板!

底板的链接

但是问题又来了!双层的底板,最大只有32×32… 吴工身为一个工程师,职业就是解决问题的,这点小困难难不倒吴工。吴工买了 32×32一块,16×32 两块,8×8 一块。

你在脑海里面勾勒出这个形状了吗?

从清明节做到现在,两个月时间打造一个童话城市

板子背后随便用什么平板积木连接就可以了。

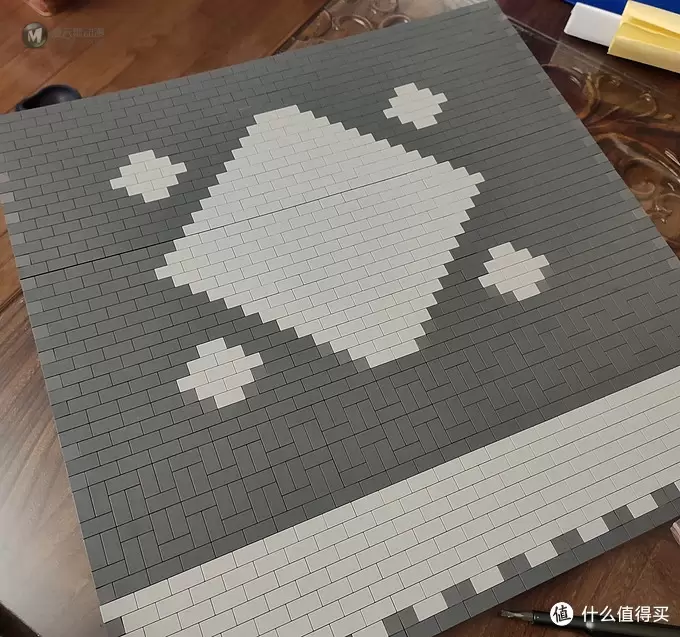

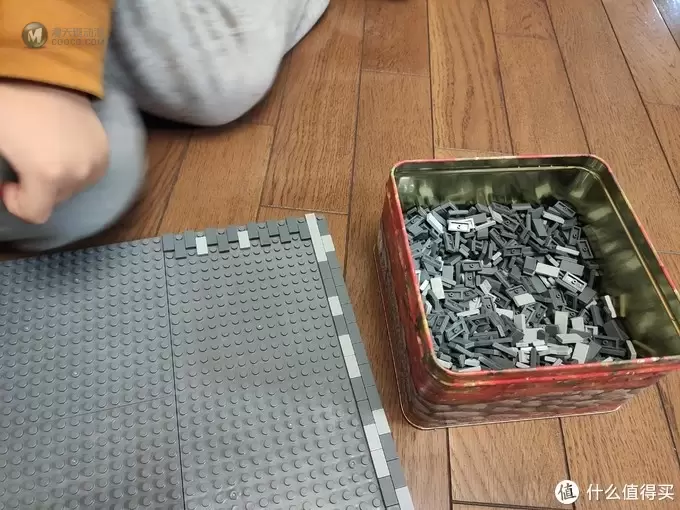

吴工又买了小平面的基础砖块,用来拼地砖。这部分工作就交给儿子了。注意地砖是一个个错开的,这样比较像砖头的贴法。

1*2平板砖链接

从清明节做到现在,两个月时间打造一个童话城市,

中间灰白的区域想作为摩天轮的广场,而且也想地面丰富一点。

从清明节做到现在,两个月时间打造一个童话城市

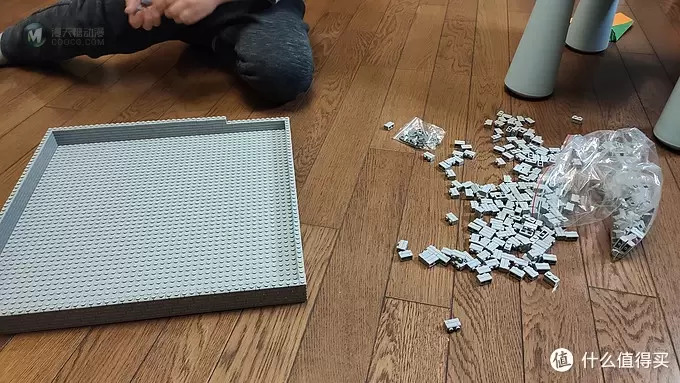

之前说过,底座希望是有点高度的,这个高度吴工还是用积木来实现:买了500个1×2墙砖积木。

墙砖链接

从清明节做到现在,两个月时间打造一个童话城市

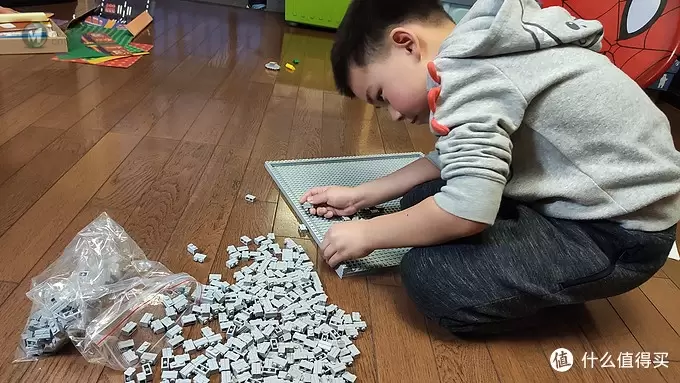

搭建的工作还是交给了儿子…

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市


接下来就只要把LOZ街道用胶水黏在地台上就收工了

本来想就这样算了从清明节做到现在,两个月时间打造一个童话城市 …

但是吴工觉得这样还是了缺少了点生气,为什么不加上灯呢?地台的空腔可以放上充电池。

事后证明这个决定让吴工痛苦了两个月…

淘宝上有现成的模型灯组

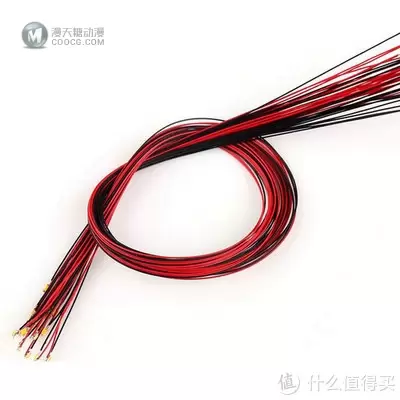

吴工作为一个老工程师,选择的是0805封装的LED, 大小只有2毫米左右。虽然买散装的LED 自己来焊线更省钱,但是吴工觉得有限的时间还是要多做创造性的工作… 从清明节做到现在,两个月时间打造一个童话城市 焊这个是要死人的! 于是多花了点钱买了焊好线并且串联了1k电阻的灯组50个。

LED 就是个发光二极管导通的时候压降大概2v 左右,如果用5v USB 通电,1k电阻限流。大概电流最大也就是等于 (5v-2v)/1k=3mA,一个LED 的功耗大概约6mW,低于贴片LED的额定功率,没什么散热问题。普通USB 口一般能出1A,所以理论上可以带166个LED灯。

从清明节做到现在,两个月时间打造一个童话城市

为什么是50个,因为吴工算的是20个建筑每个带两个灯,最后加10个路灯。 但后面事实证明不擅长精打细算的吴工又错了…

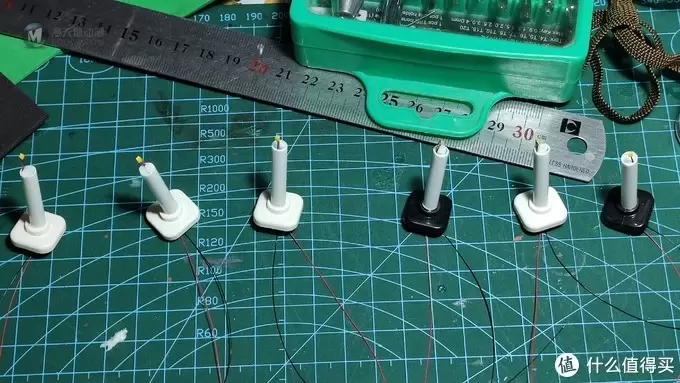

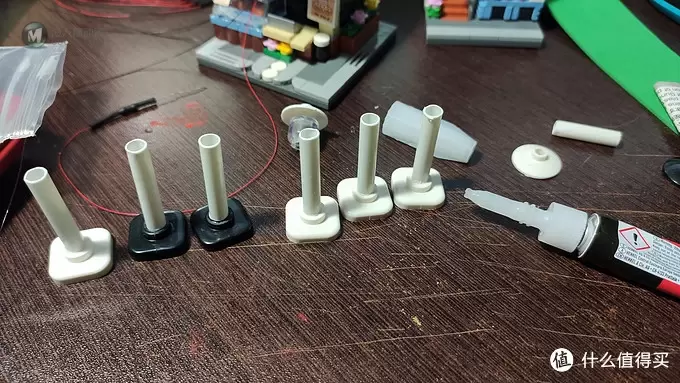

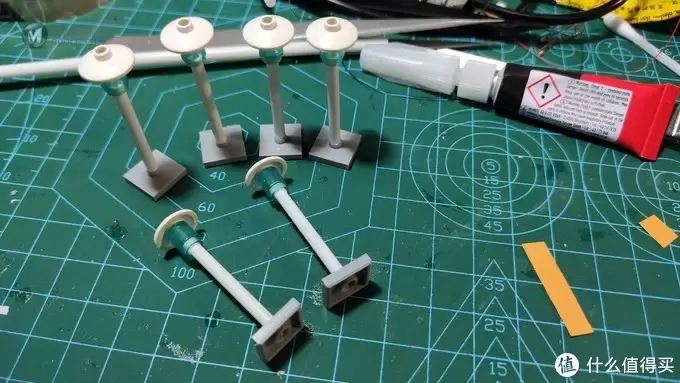

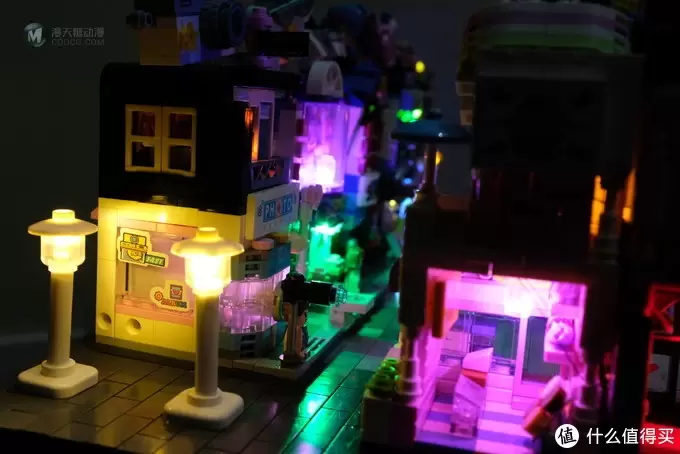

吴工先从路灯着手,淘宝上现成的LED 兼容乐高路灯一个要18块,简直抢钱!吴工自己买了几个积木散件,加上一节塑料管做了12个大小不同的路灯。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

吴工时间有限,每天只能做2栋房子。浩大的工程开始了。装灯首先要把线藏的隐蔽,另外要利用建筑原来的结构。吴工就简单贴几个建筑,示意一下吧。

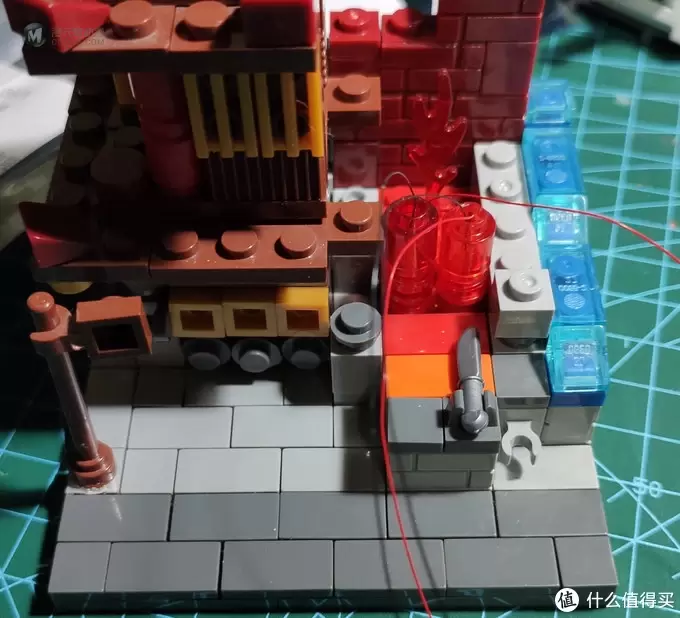

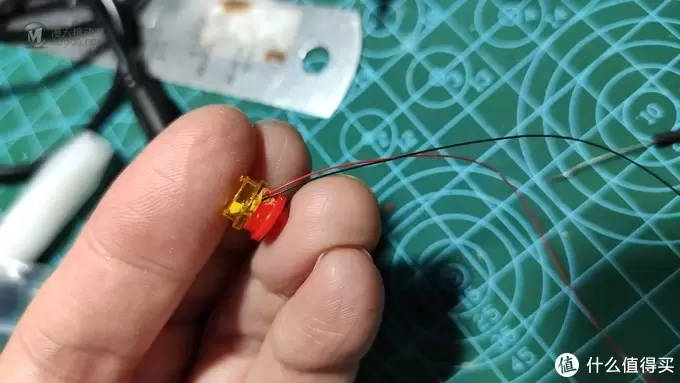

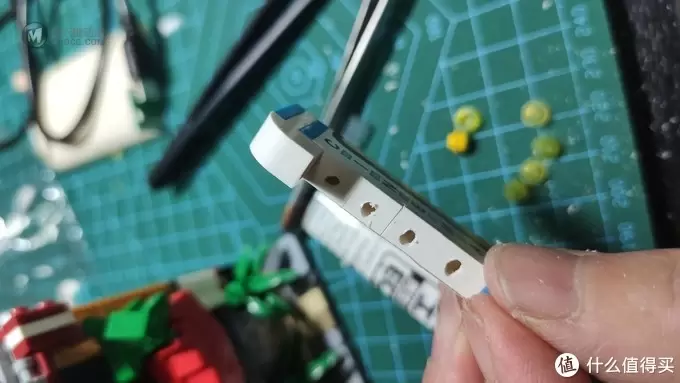

这个铁匠铺的透明积木上打洞,穿入LED灯组

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

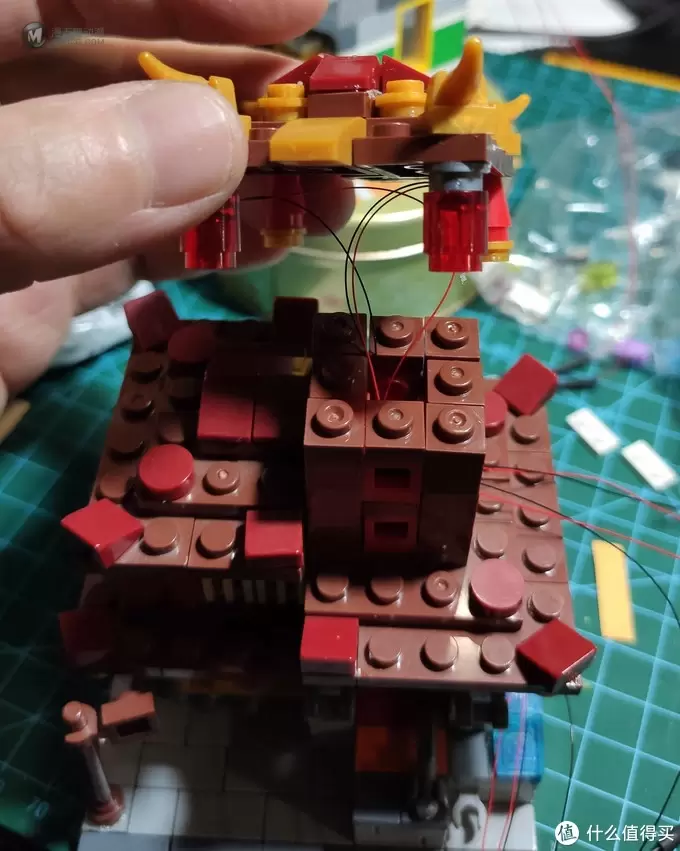

线要藏起来,尽量不要露在外面

从清明节做到现在,两个月时间打造一个童话城市

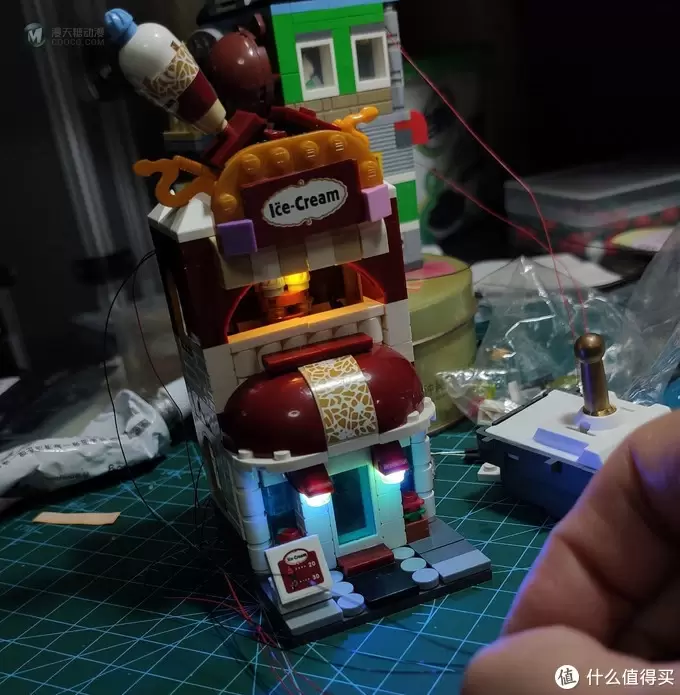

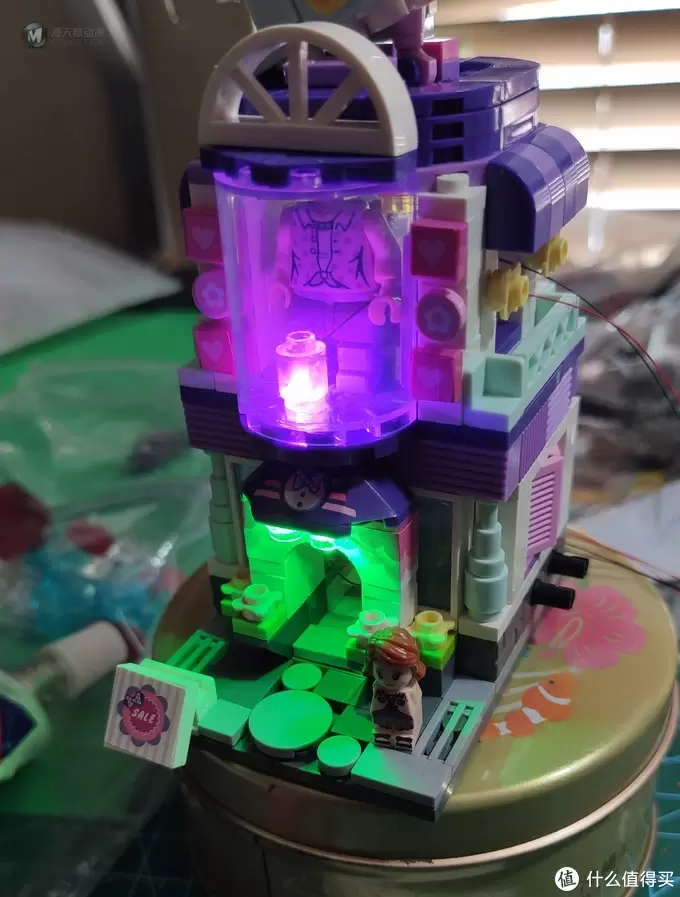

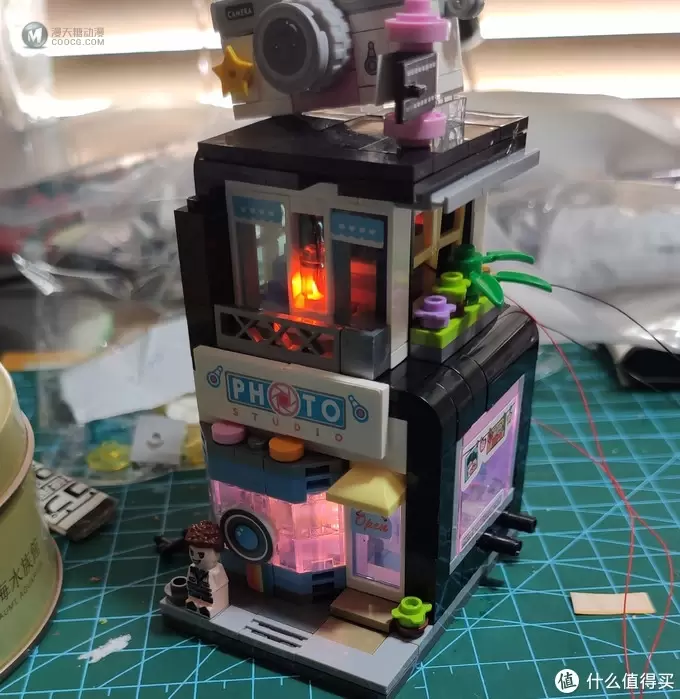

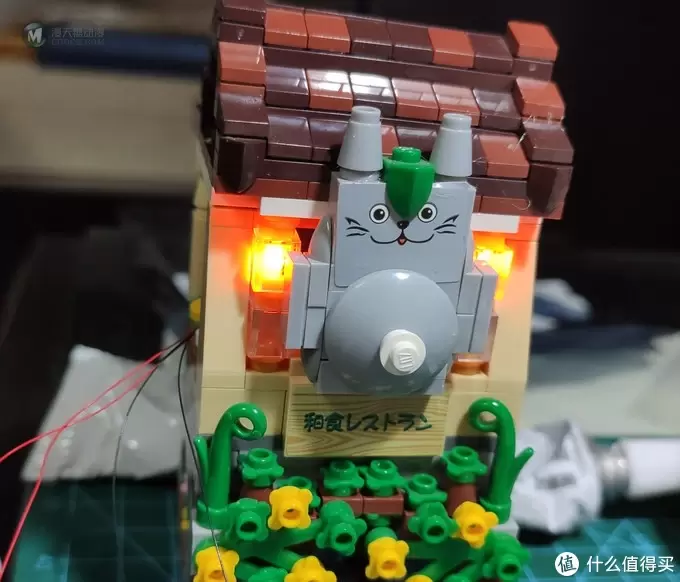

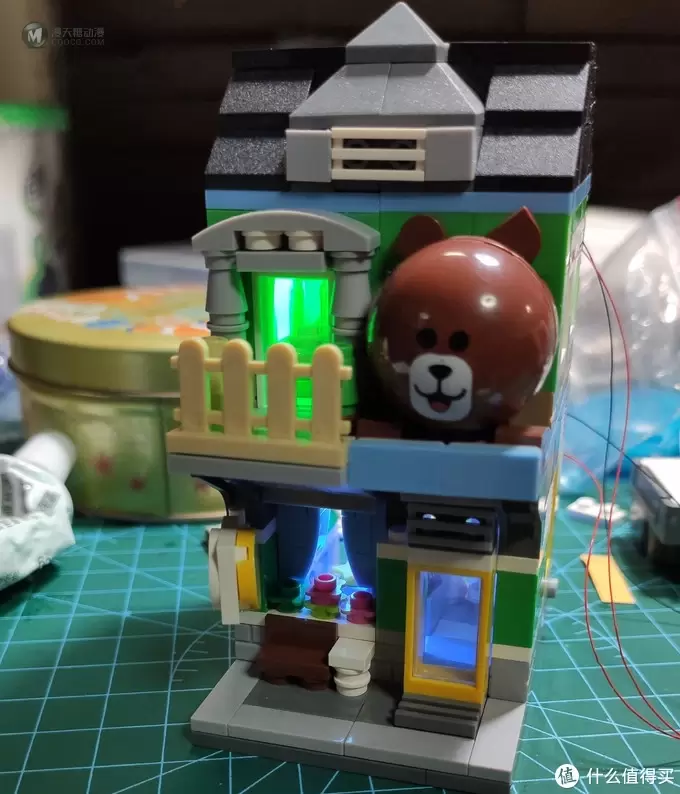

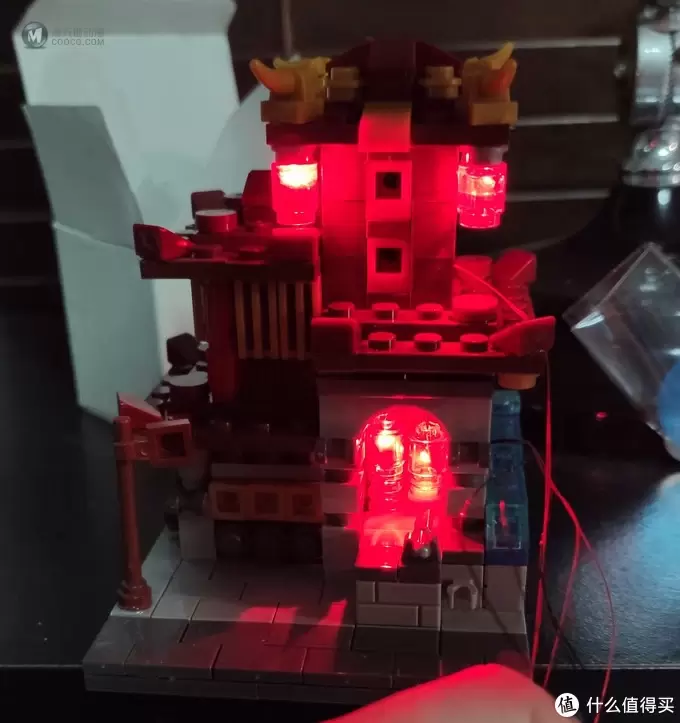

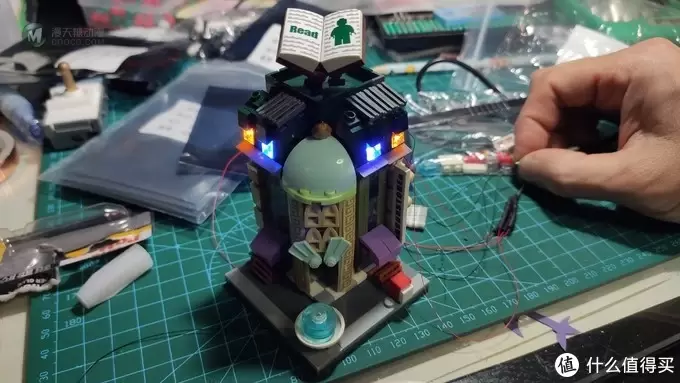

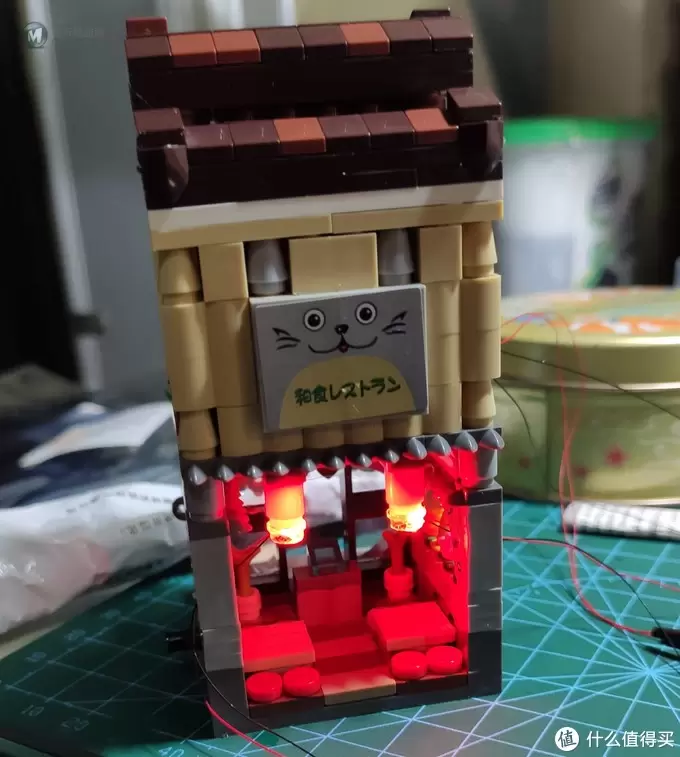

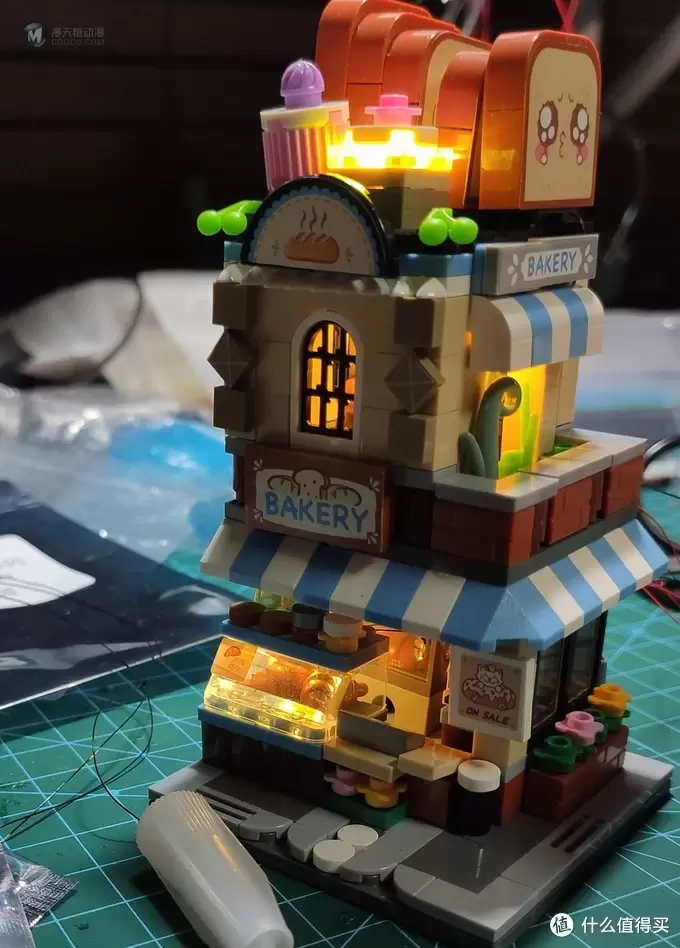

上个电看看效果

从清明节做到现在,两个月时间打造一个童话城市

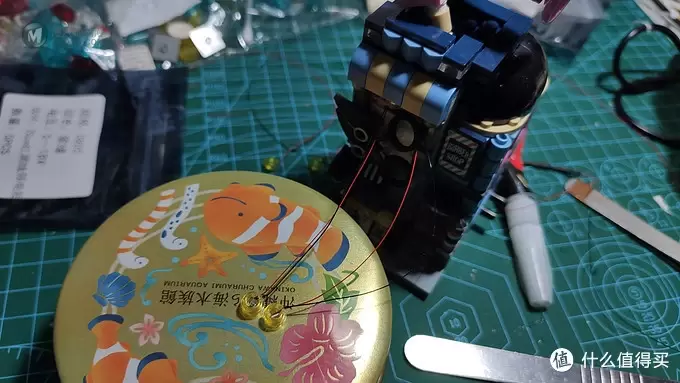

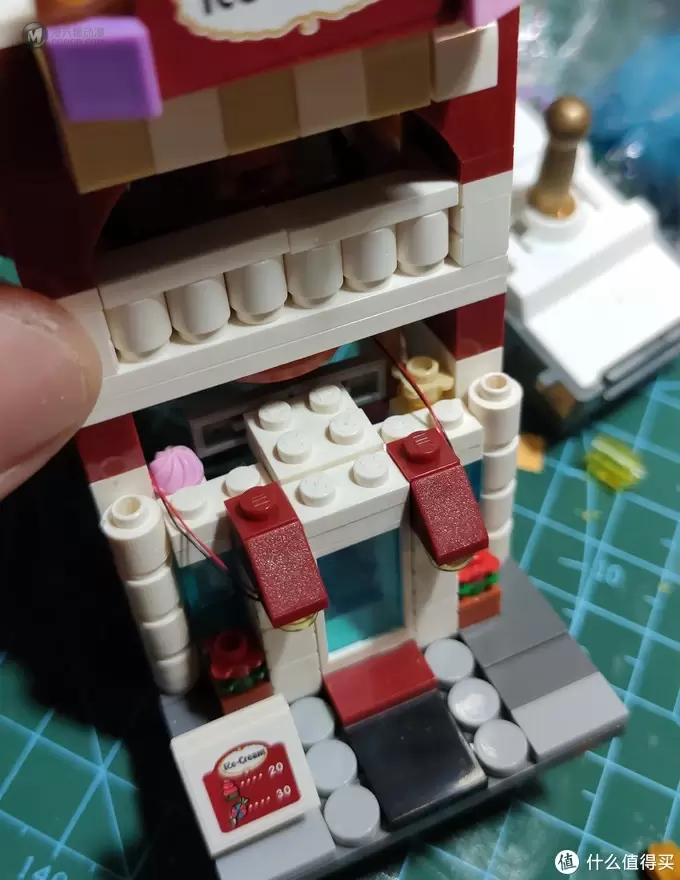

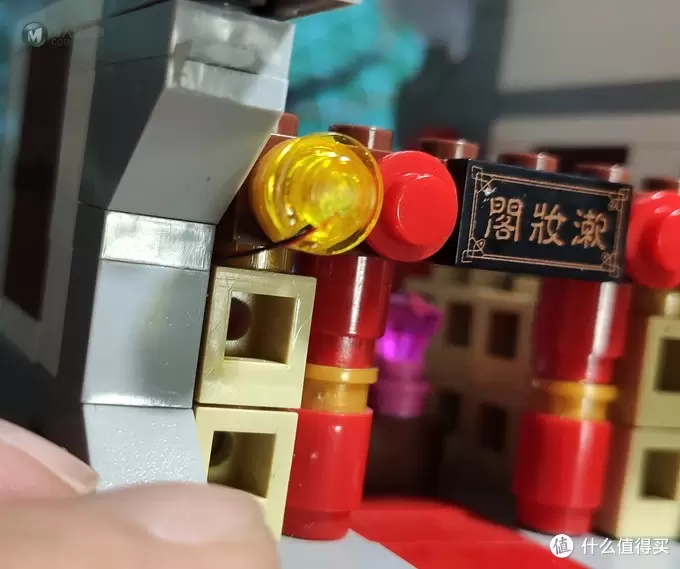

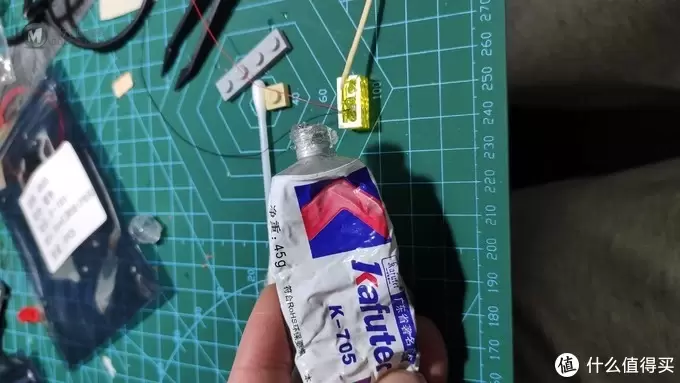

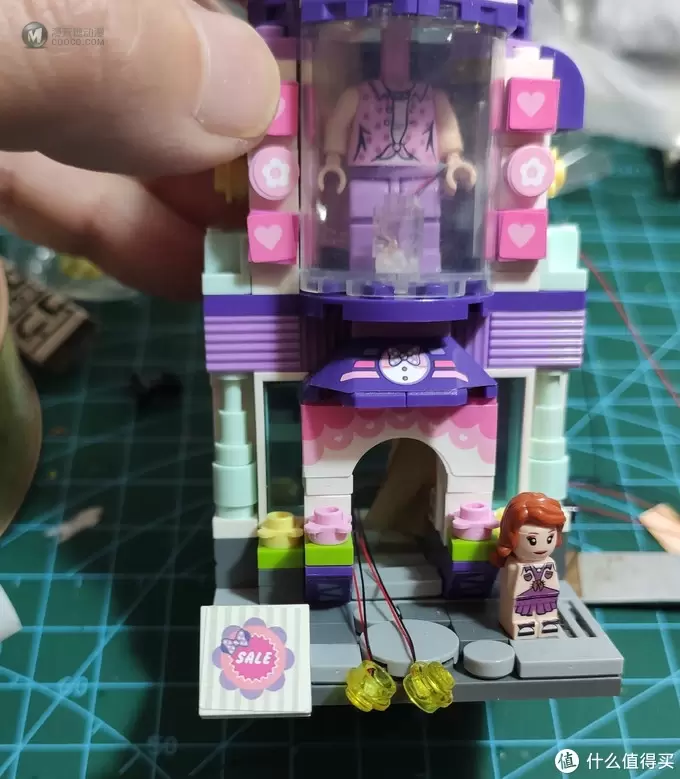

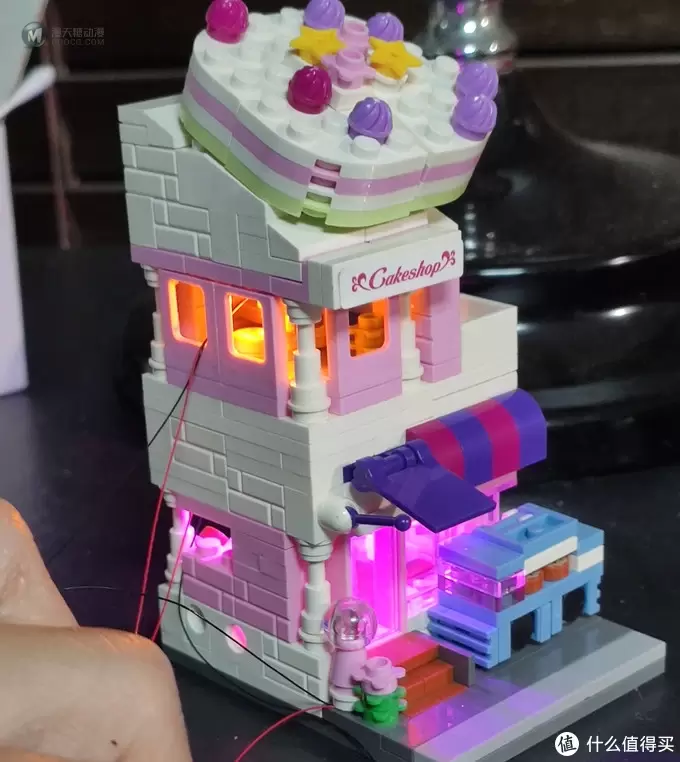

用透明的软硅胶把灯组固定在积木上,这里没有502,是想如果后面灯坏了 还能拆掉换新的。从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

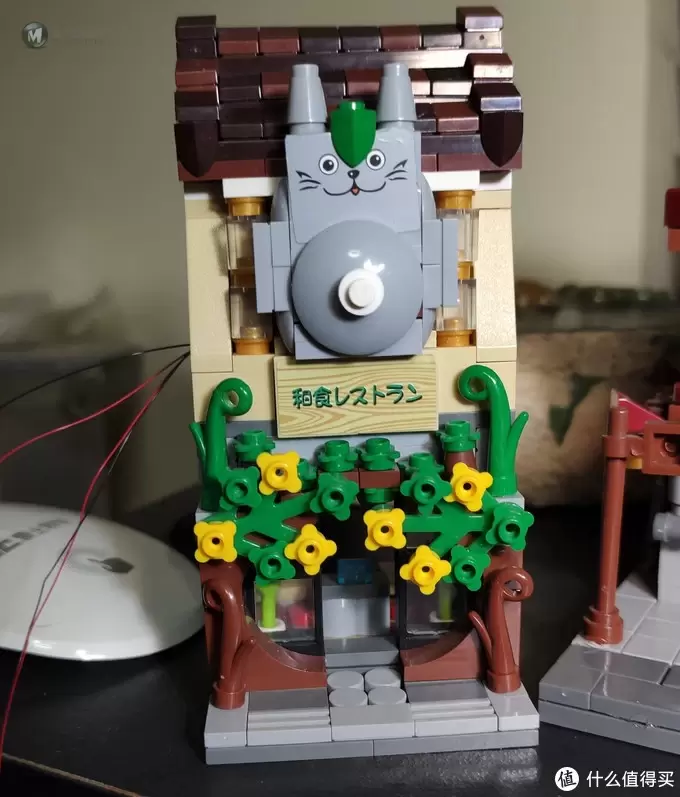

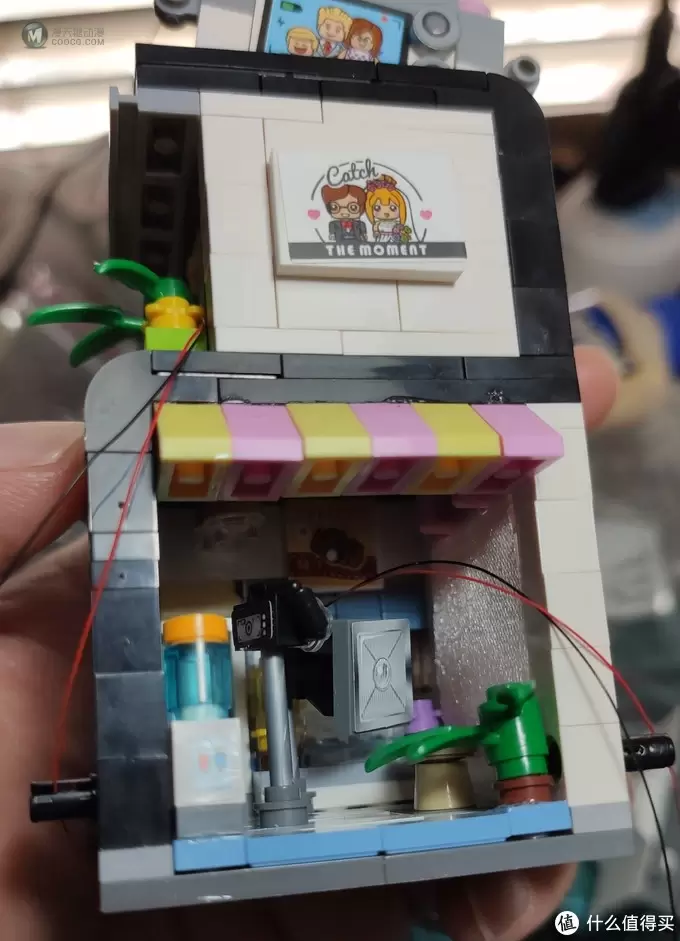

还是那句话,线要藏好。

从清明节做到现在,两个月时间打造一个童话城市

外面基本看不到线哪里

从清明节做到现在,两个月时间打造一个童话城市

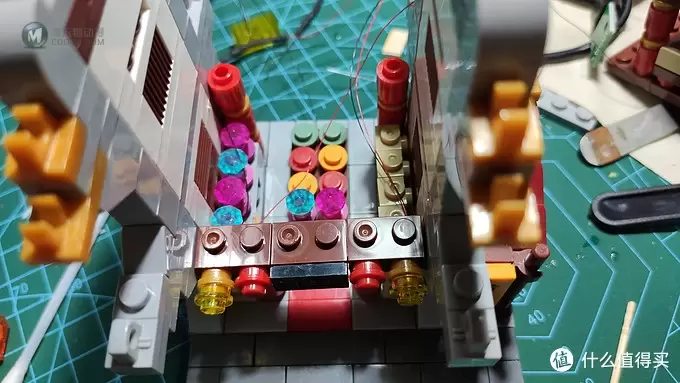

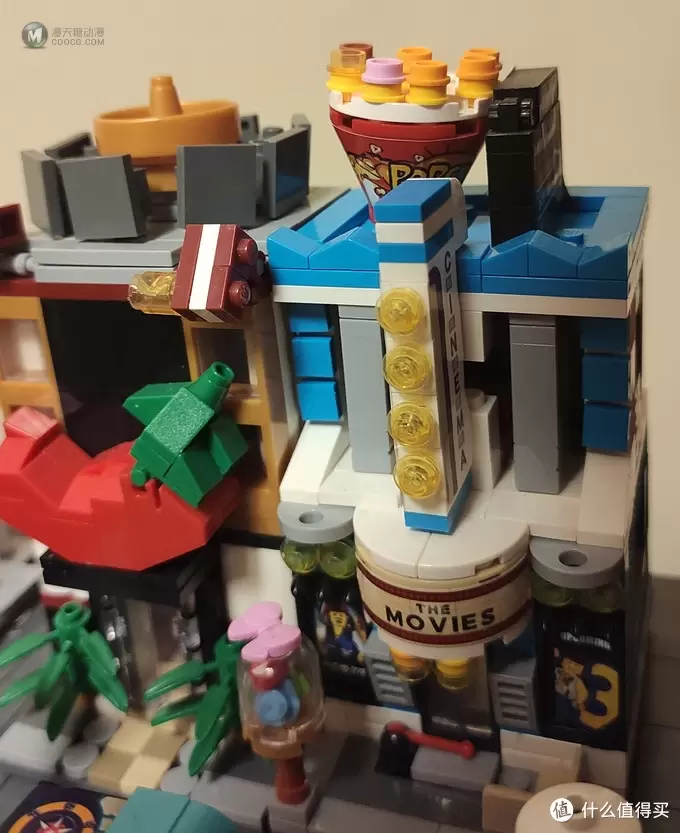

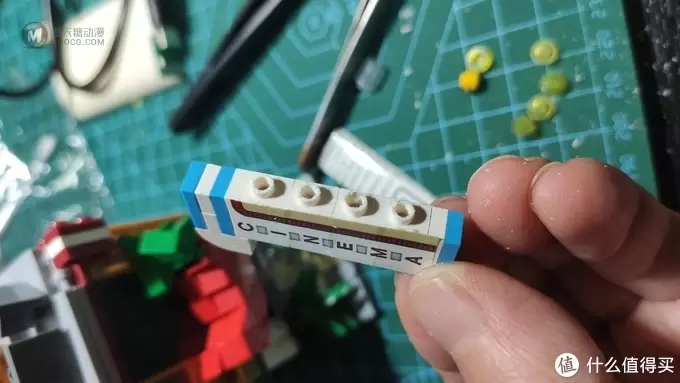

电影院,应该是霓虹灯闪烁的,用了几个不同颜色自闪LED灯组。费了事,做了4个灯进去。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

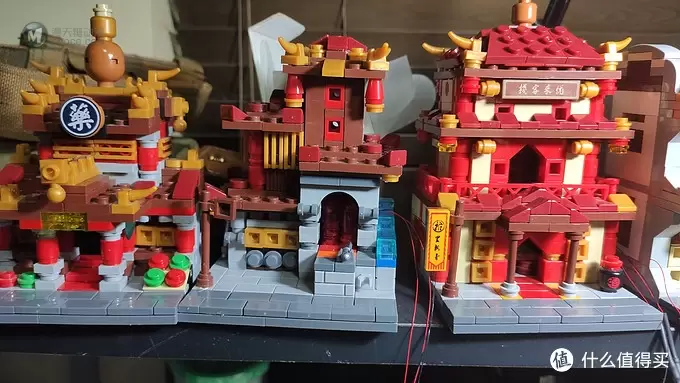

还有下面这些……

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

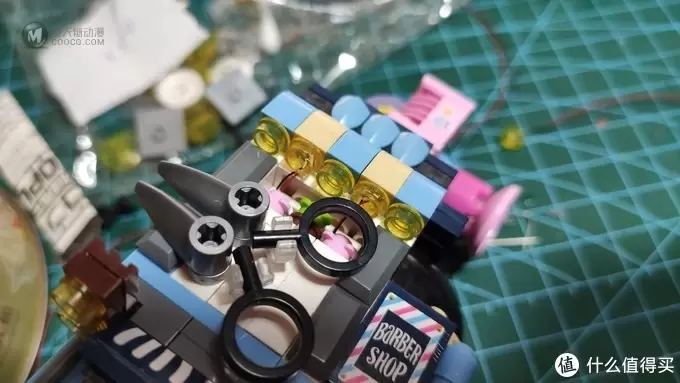

还有好多没拍照片了,总之就是首先找透明件,没有透明件就想法按一个…

写到这里,数学和记性好的朋友可能发现了个问题,每个房子不止2个啊,这50个灯不够用啊。是的,吴工这又买了40个灯…

接下来就剩下广场中央的摩天轮装上灯就算收工了。

本来想就这样算了从清明节做到现在,两个月时间打造一个童话城市 …

但是吴工本来想弄个马达让摩天轮转起来,可是积木的结构太松散,转久了就会偏离中心,导致散架。想来想去吴工决定还是用彩灯来丰富一下吧。

从清明节做到现在,两个月时间打造一个童话城市

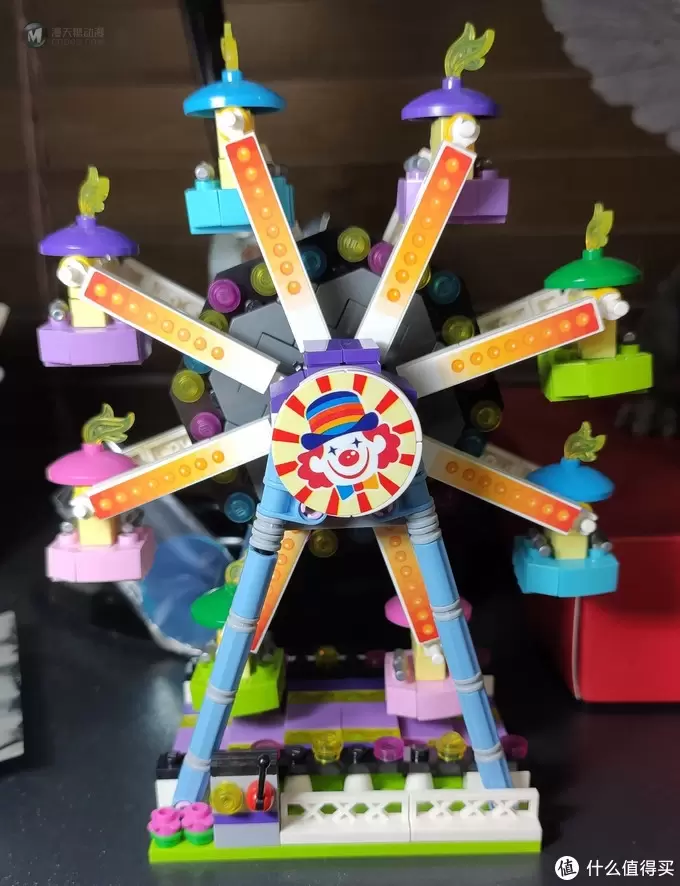

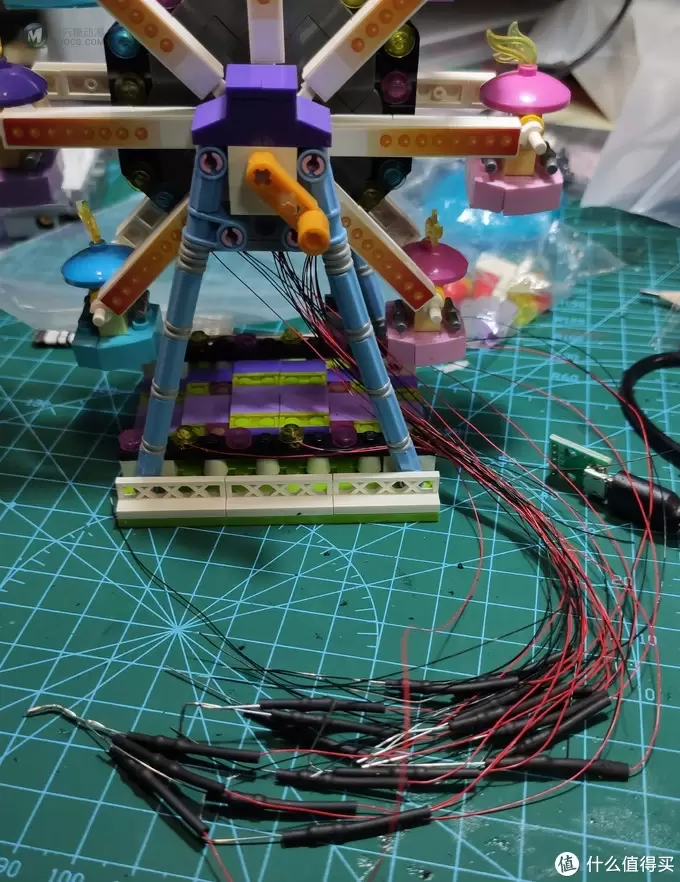

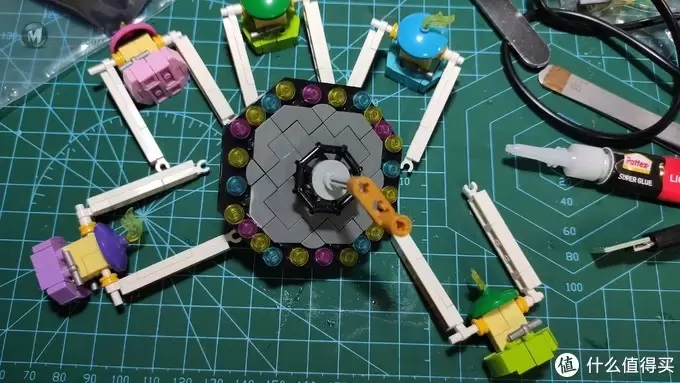

摩天路的圆盘上本身就是好多透明件。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

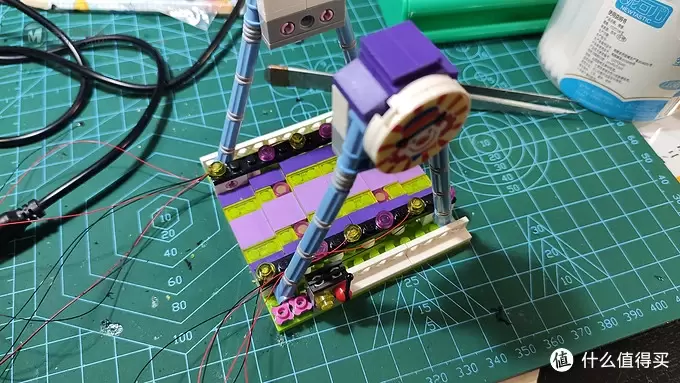

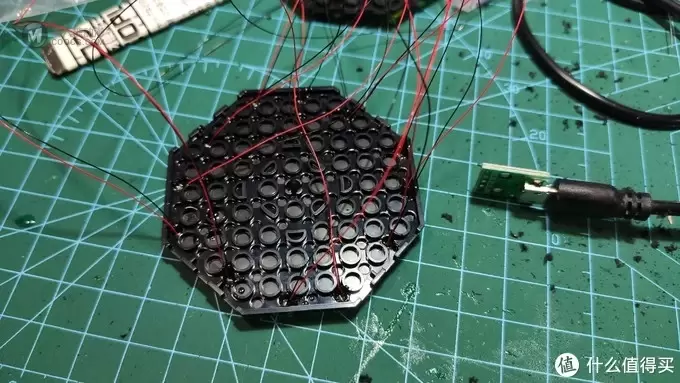

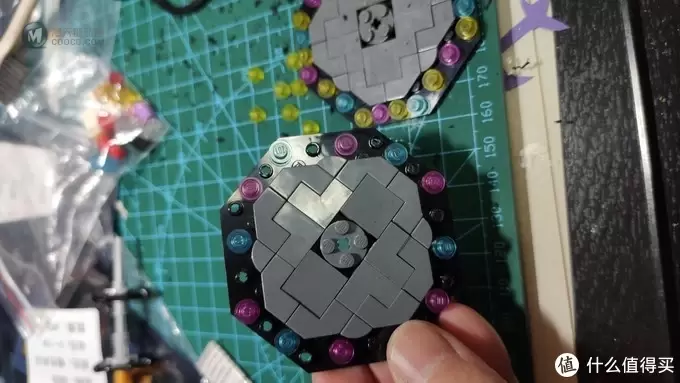

吴工把透明小按钮下面对应黑色圆盘的位置打通,这样一个灯两面都能看到了。再埋了12个灯进去。

从清明节做到现在,两个月时间打造一个童话城市

底部的灯也放了6组。

从清明节做到现在,两个月时间打造一个童话城市

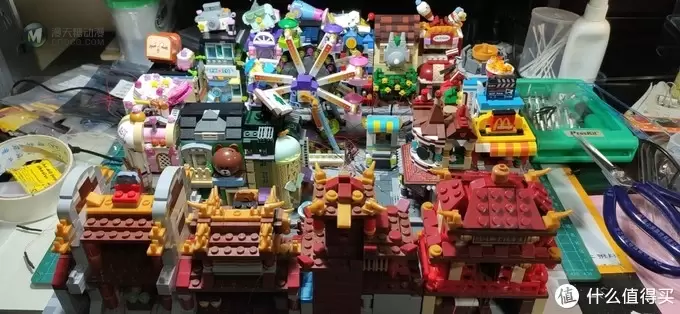

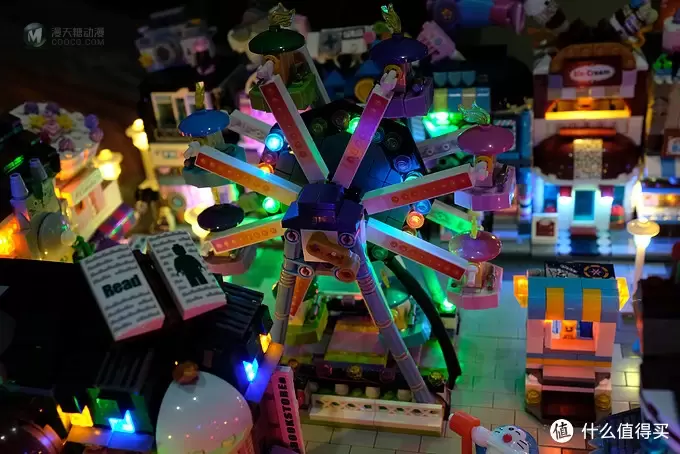

这样一共装了18组灯…好壮观

从清明节做到现在,两个月时间打造一个童话城市

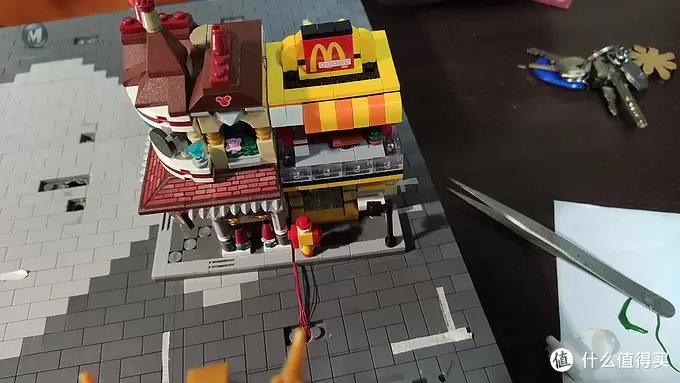

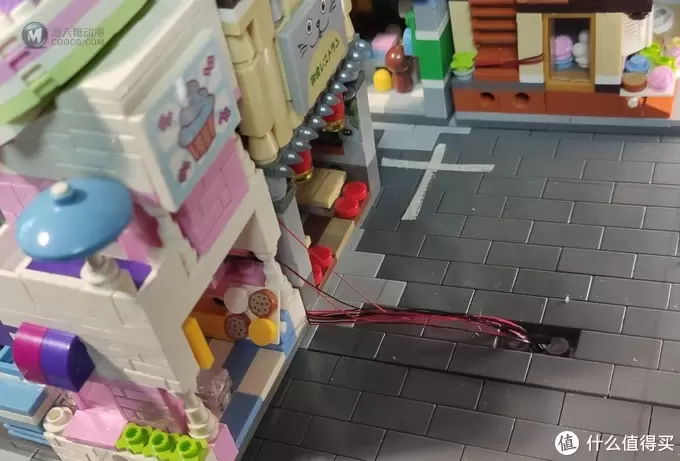

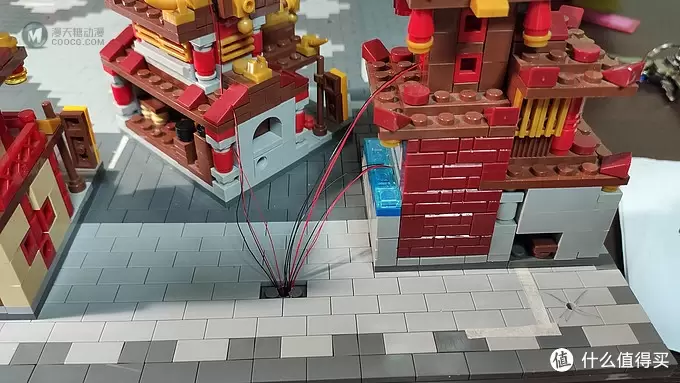

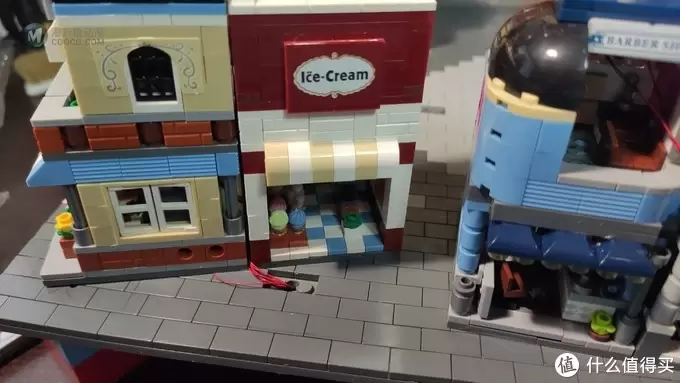

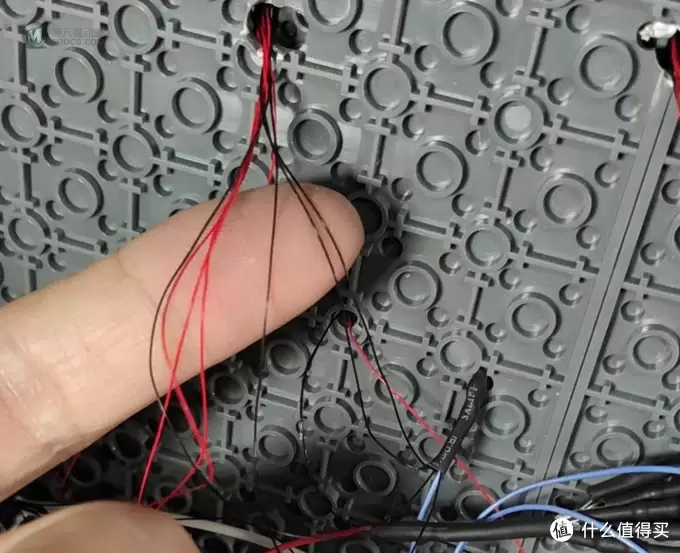

下面的工作就是整理导线放入地台了。在地台上开洞,把线放入,记得洞要在房子底下,这样被遮住看不出来了

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

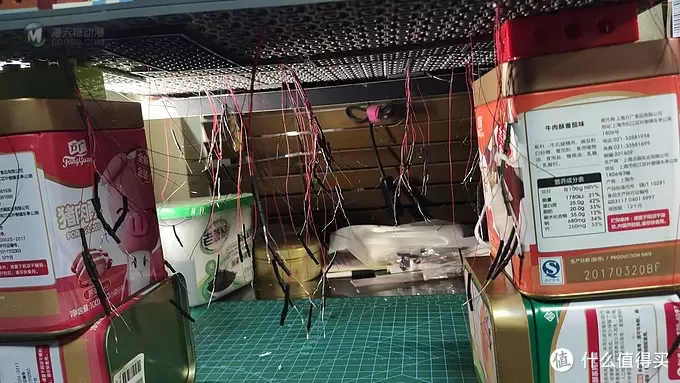

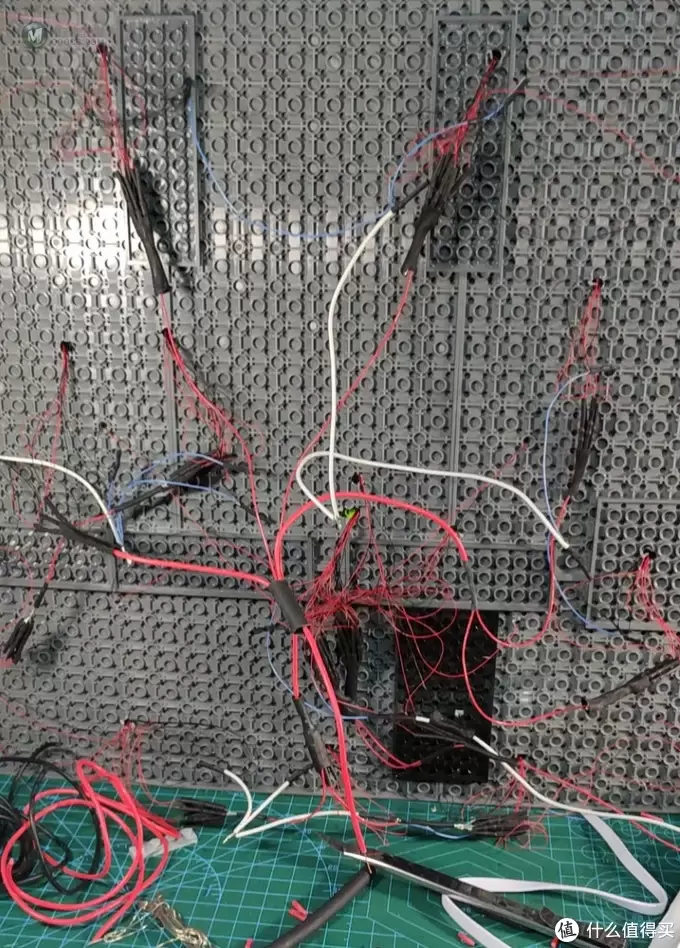

放好线以后,还是用透明的硅胶,粘好房子。把第一层地板悬空,开始理线。密如蛛网这又是个好大的工程啊

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

线接的差不多了 就要折腾底座了。

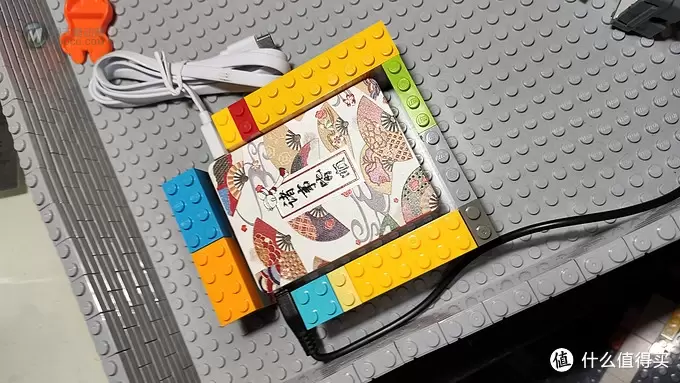

吴工想放一个充电宝进去,这样就是无线的了… 下面给这个充电宝打个广告,这款充电宝应该是最不值得买的产品之一:用了没有多少次,直接从10000mAh 衰减到3000mAh不到了。实在不堪用,正好就把它废物利用了。

从清明节做到现在,两个月时间打造一个童话城市

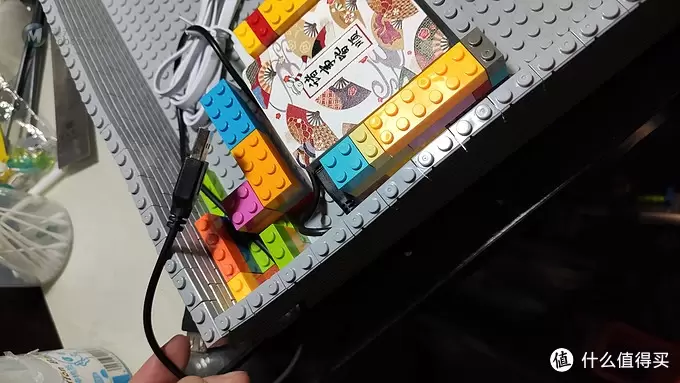

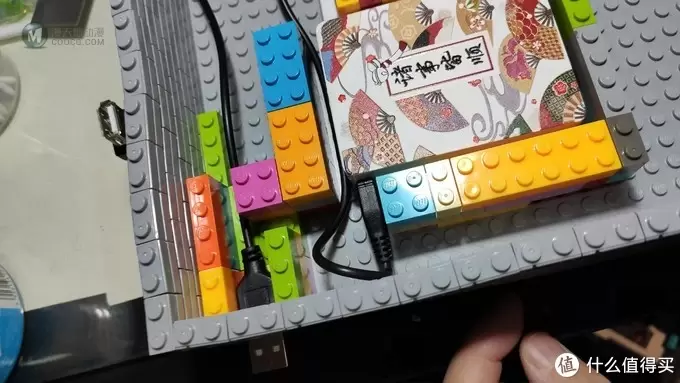

充电宝装在地台里面,拆出来充电太麻烦,在充电口上拉了一个USB线。这个线做了可以拉伸收缩的设计,不用的时候可以塞回去。用积木做了个阻挡,防止塞进去就拿不出来了。用积木的好处就是,各种结构都能实现,还不怎么用胶水。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

接下来装上开关,就完工了。

本来想就这样算了从清明节做到现在,两个月时间打造一个童话城市 …

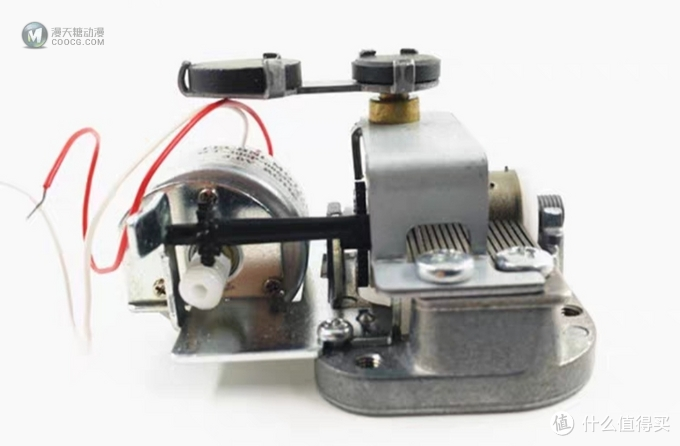

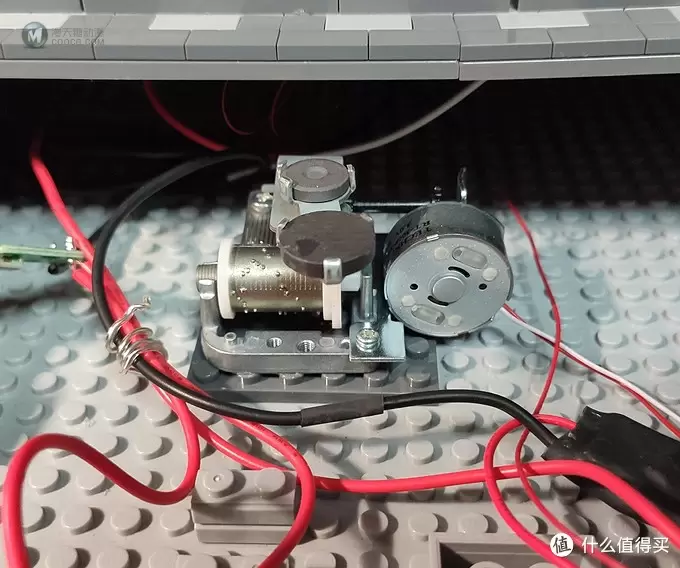

但是吴工觉得光是亮灯没点音乐还是缺少点生气。虽然淘宝有些电子音乐的芯片,但是吴工觉得这个也没有灵魂,响起来像门铃。吴工还是老派的选择了马达传动的八音盒机芯。

从清明节做到现在,两个月时间打造一个童话城市

但是问题又来了,八音盒马达常常是用两节1.5v的干电池,所以电机标称都是3v的。USB 5v 加上去会不会有问题呢? 这就让我们来重温一下电机基本知识。 电机在转动的时候,绕组会产生一个和外加电源相反的电压。所以流过电机的电流就应该是(外加电压-电机绕组电压)/绕组电阻。外加电压越大,绕组电流也越大,长时间工作可能会烧掉电机。网上客户显然不知道电机具体参数是多少,也不知道最大额定电压是多少……

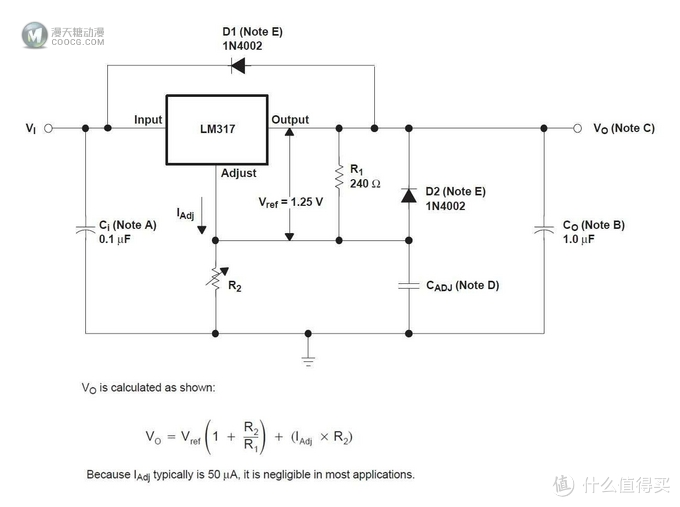

吴工是个谨慎的工程师,还是外搭了个5v 转3v的线路。这里用了一个LM317的线性稳压芯片,根据这个规格书提供公式可以设置外围电阻得到需要的输出电压。

从清明节做到现在,两个月时间打造一个童话城市

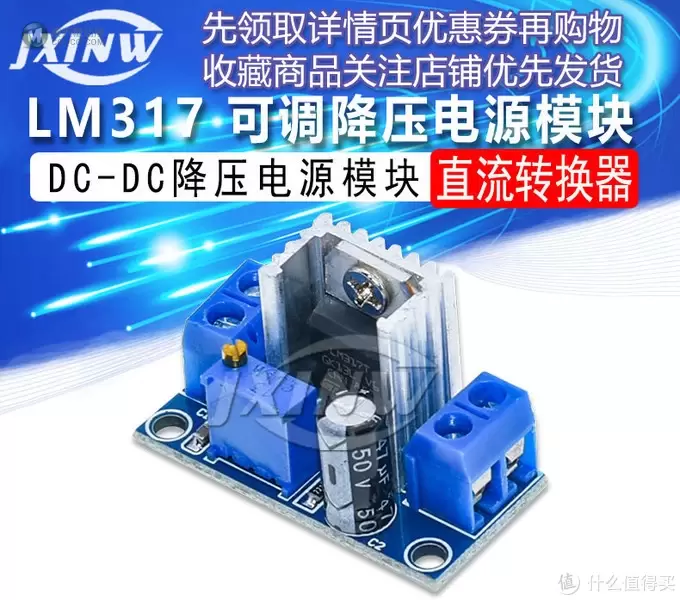

如果你不是电子工程师,那么也不要紧 你可以买这个成品。

便宜到令人发指!!

从清明节做到现在,两个月时间打造一个童话城市

调电位器的旋钮,直到达到你需要的电压,不过前提是你都有个测电压的表……从清明节做到现在,两个月时间打造一个童话城市

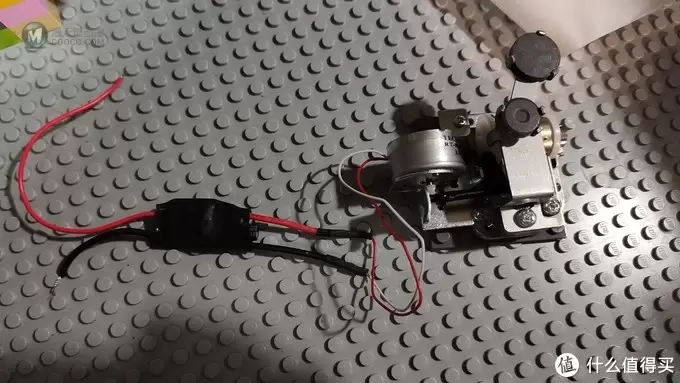

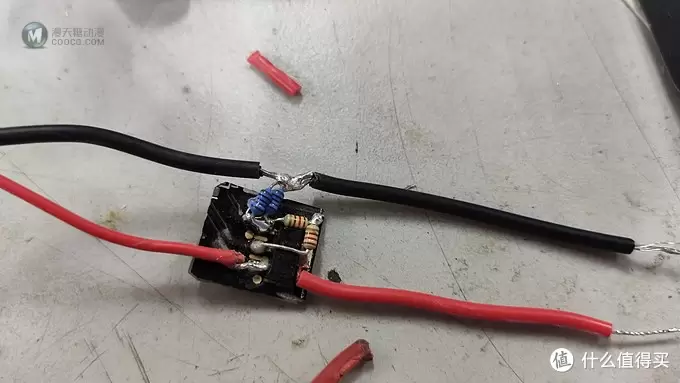

下面这个丑陋的是吴工自制的…

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

但是问题又又来了,吴工发现一旦电机转起来,就有风险把这个一团乱麻的导线搅在一起….

从清明节做到现在,两个月时间打造一个童话城市

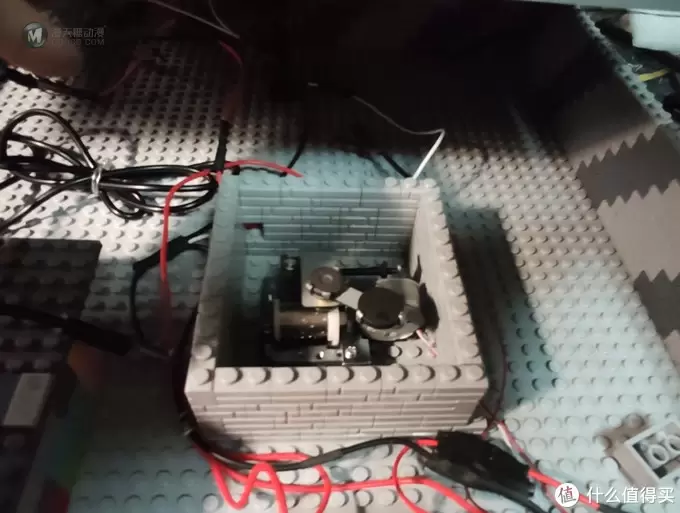

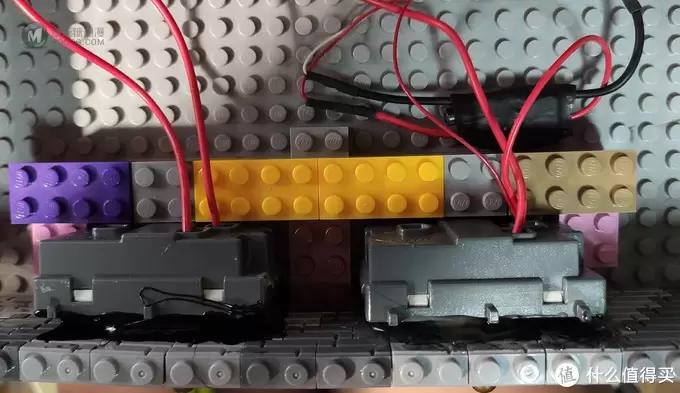

工程师的职业就是解决问题的 !吴工用积木搭了个围墙围住了电机。

从清明节做到现在,两个月时间打造一个童话城市

接上开关就可以完工了。

本来想就这样算了从清明节做到现在,两个月时间打造一个童话城市 …

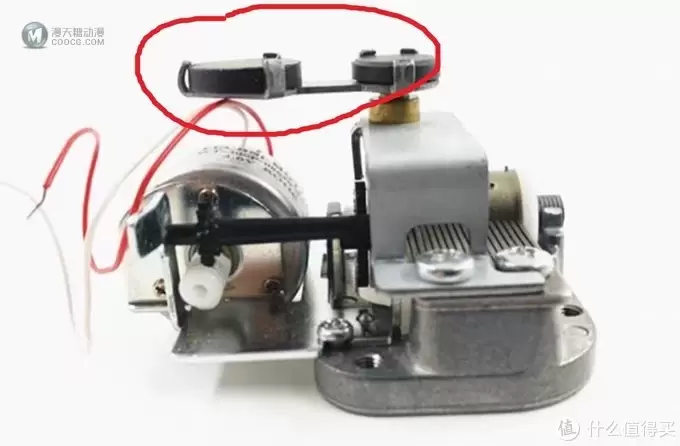

但是吴工发现电机还提供了一个带磁铁的长臂,这样转起来的时候可以用磁力吸住上面的配饰转动。

从清明节做到现在,两个月时间打造一个童话城市

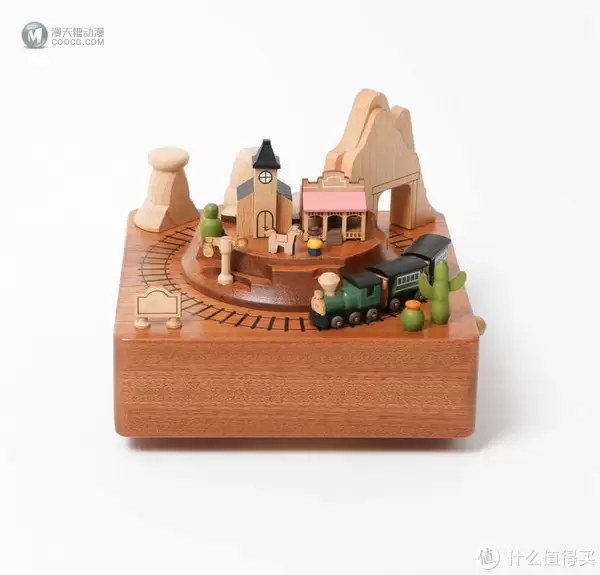

Jeancard的很多音乐盒就是这样的设计。

从清明节做到现在,两个月时间打造一个童话城市

吴工想是不是也可以搞个小人物放上去,就能动了呢?

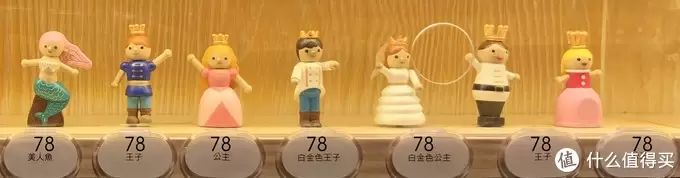

Jeancard 本身也提供DIY的材料,好是挺好,就是太贵了… 一个小人要78!!

从清明节做到现在,两个月时间打造一个童话城市

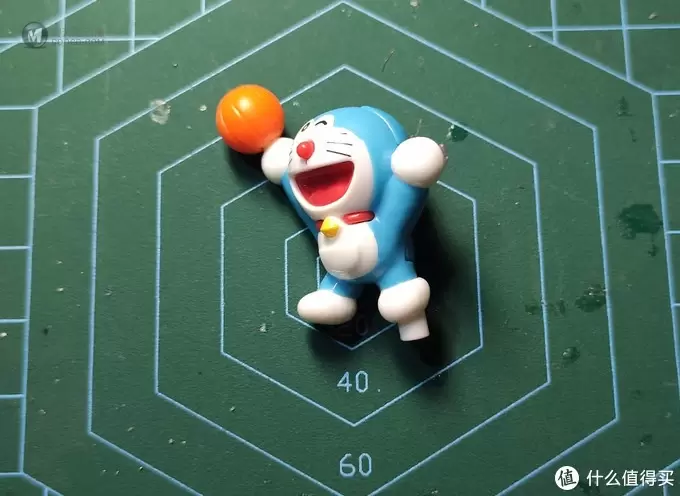

吴工是个会过日子的人,于是拿了小朋友巧克力送的小小机器猫玩具

从清明节做到现在,两个月时间打造一个童话城市

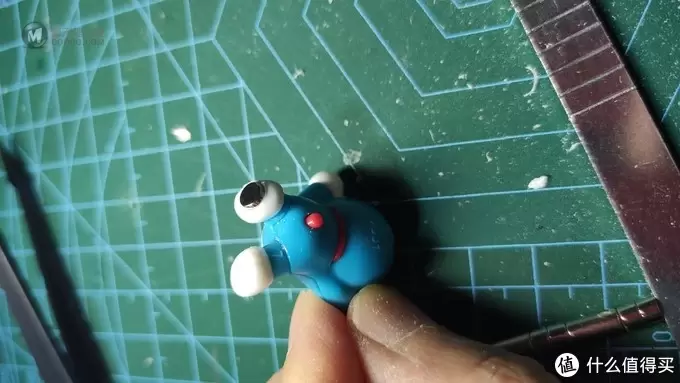

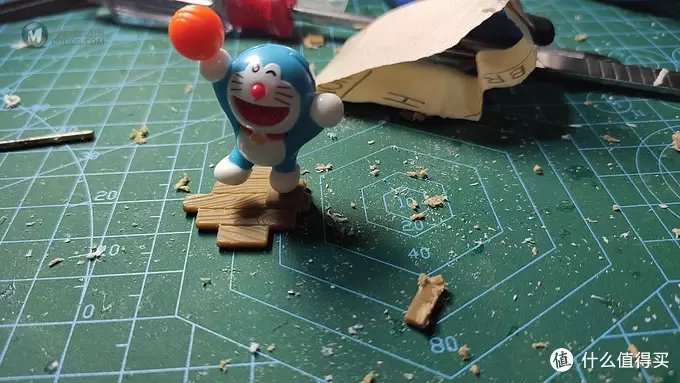

把两个机器猫都装了磁铁

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

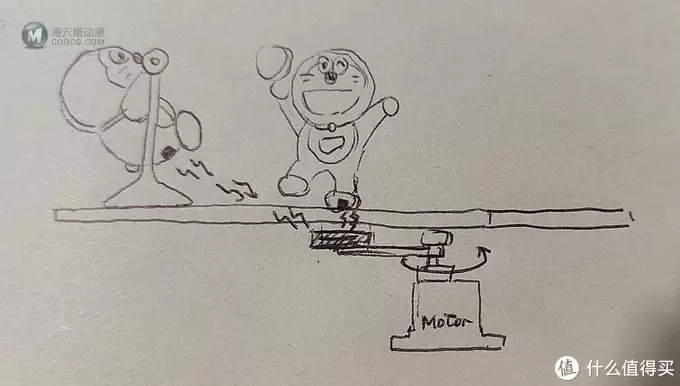

吴工的构思是这样的

从清明节做到现在,两个月时间打造一个童话城市

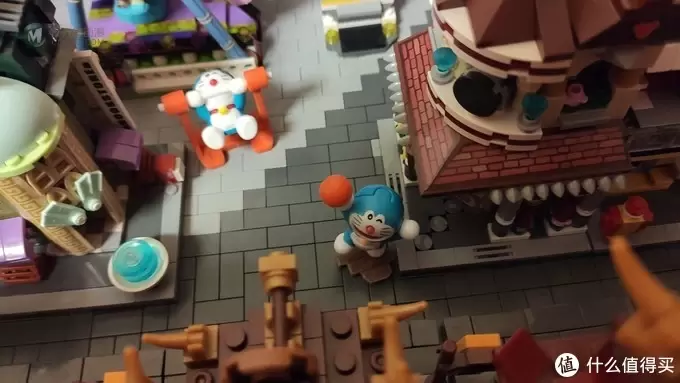

磁铁会带着转球的机器猫圆周运动,拉单杠的固定不动,当他遇到磁铁转过来的时候,会被磁铁吸引,而后随着磁铁远去,再晃回去.

从清明节做到现在,两个月时间打造一个童话城市

这是简单的布线图

从清明节做到现在,两个月时间打造一个童话城市

两个开关分别控制 城市建筑 和 摩天轮+音乐盒。我觉得一个开关一下子把所有灯和音乐打开,太不含蓄了,应该像一部电影,高潮要一个接一个来才有意思。

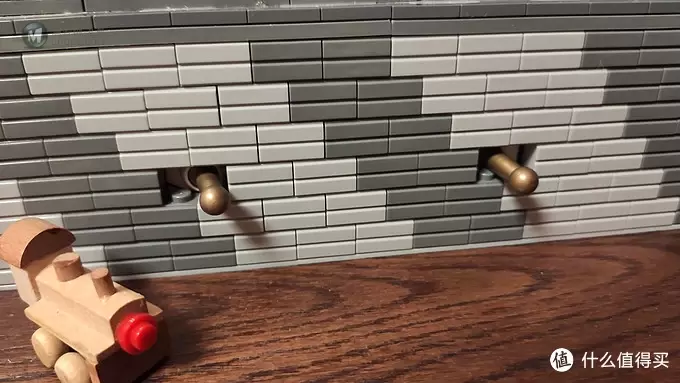

开关是用的这个复古开关,拆了面板

从清明节做到现在,两个月时间打造一个童话城市

热熔胶黏在底座上。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

拖了两个月 从清明节做到了儿童节,总算赶上儿童节礼物了…

不过不幸的是 一共用了88个灯,吴工做事没耐心不够仔细有两个灯不知道怎么回事没有接通… 成功率也算97%了。

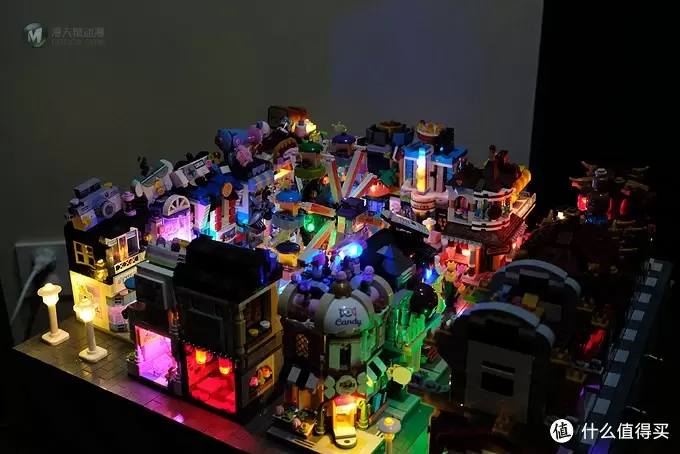

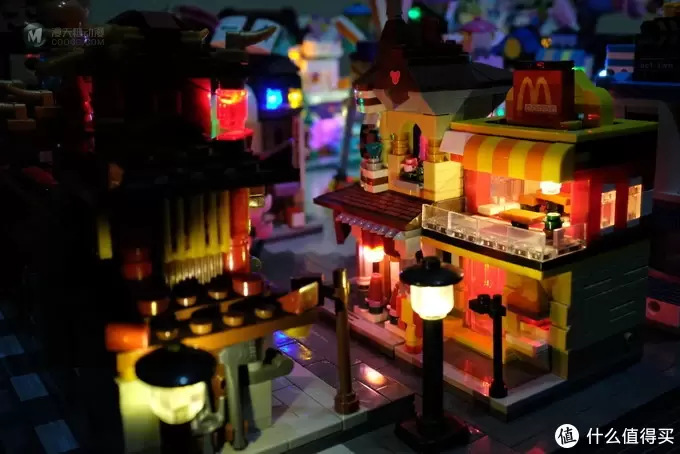

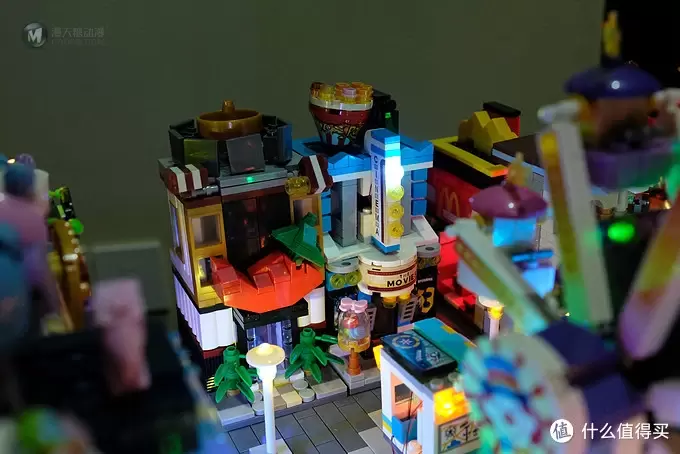

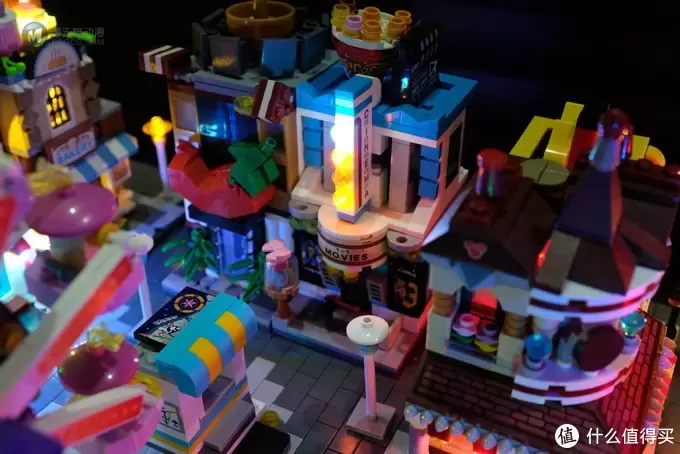

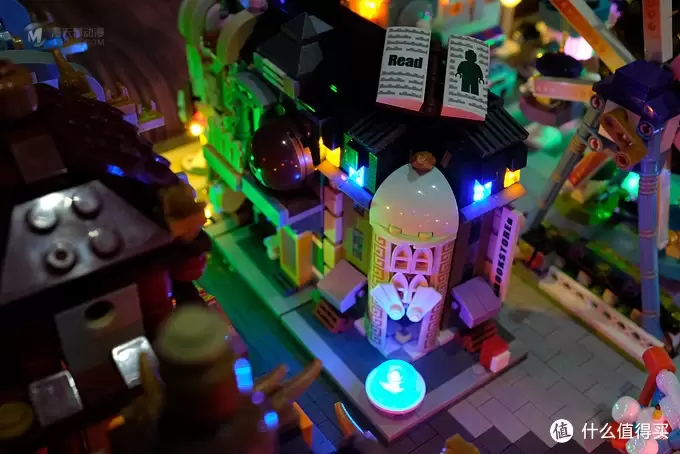

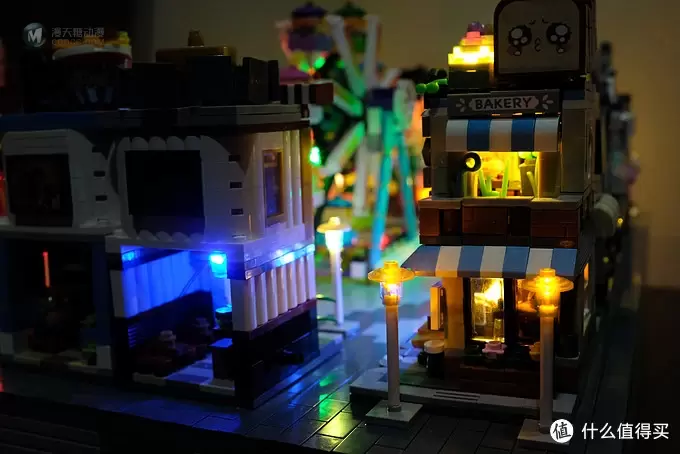

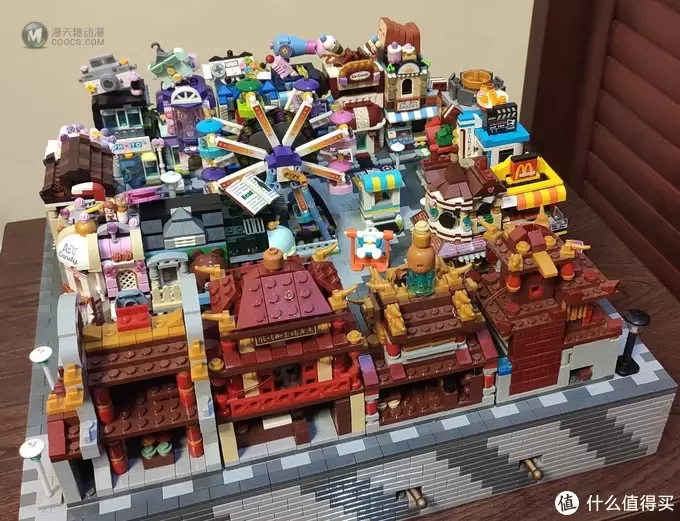

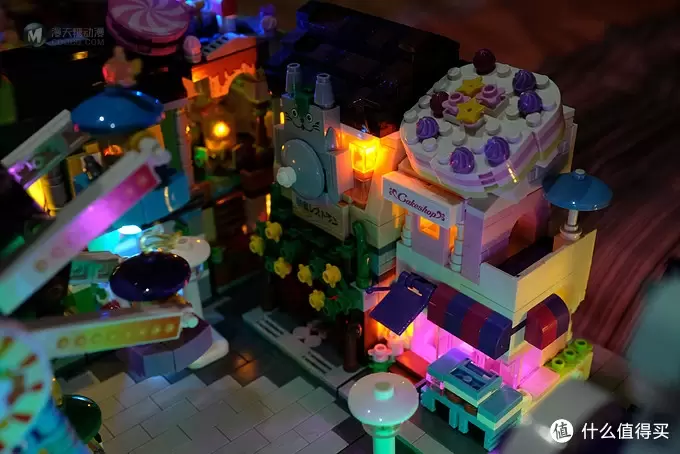

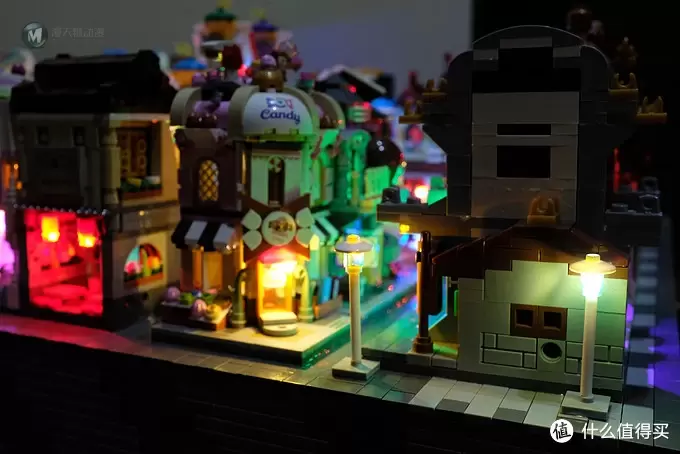

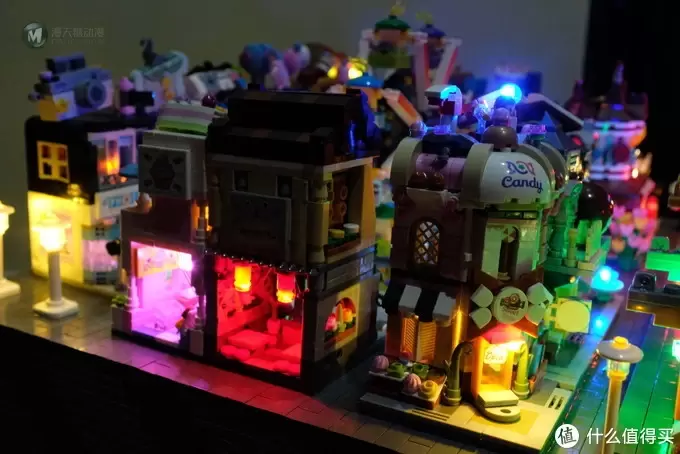

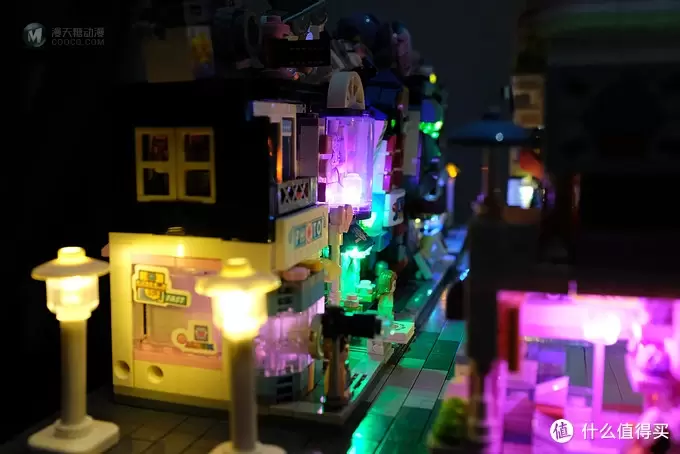

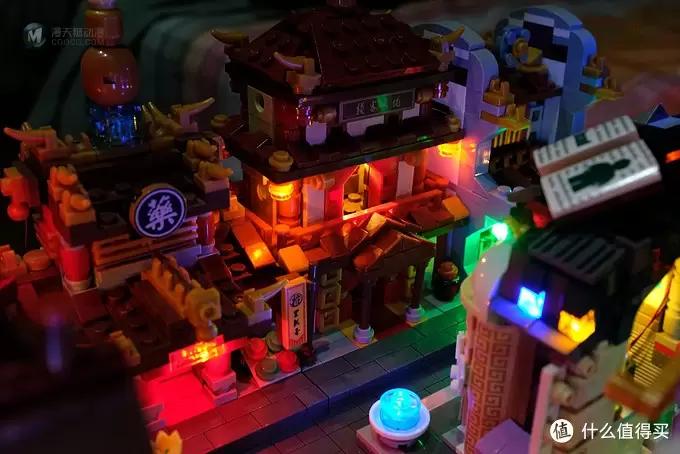

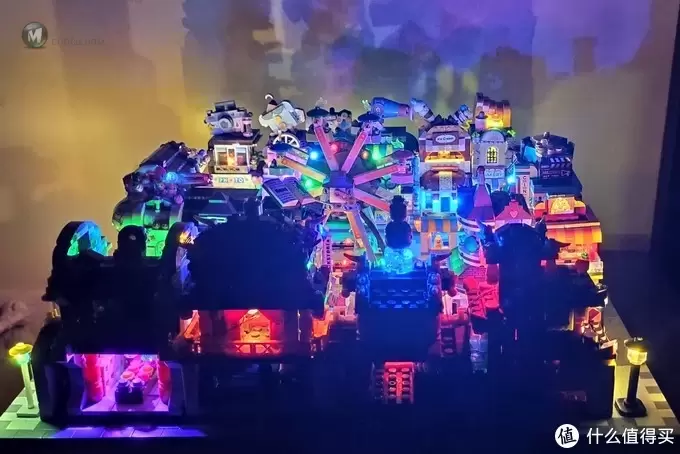

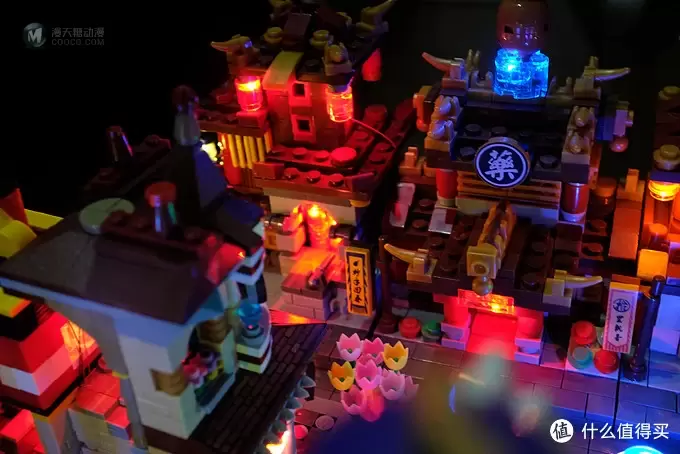

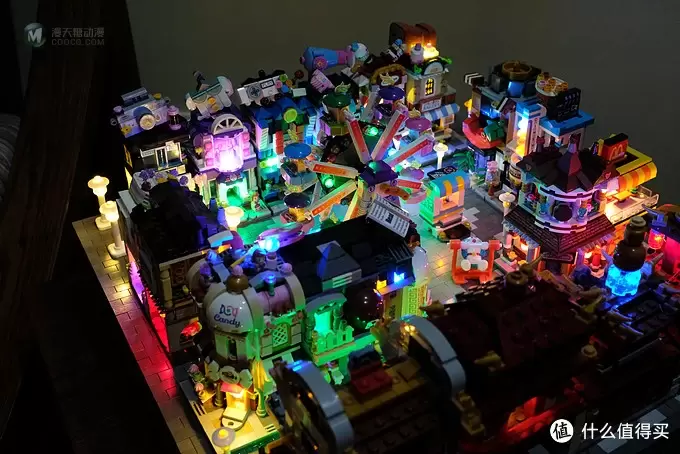

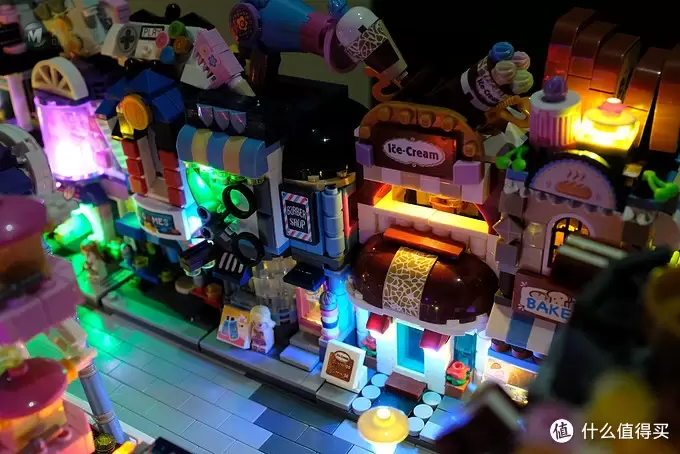

下面欣赏一下成品照片吧。

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

从清明节做到现在,两个月时间打造一个童话城市

最后怎么能不来段视频呢? 记得打开声音哦!

小编注:本文作者@徒劳吴工 是什么值得买生活家,他的个人自媒体信息为:

微信公众号:徒劳吴工,微信搜索“oik2016”
