42080 多功能林业机械A模式简评及部分RC化改造

2018年的科技系列中,42080多功能林业机械的外形非常吸引我。转眼已经9102年了,也是时候入手一个了。

1月23日,709元外加一个拼砌包,京东第三方入手,第二天就到货了,普通盒。

42080 多功能林业机械A模式简评及部分RC化改造订单

买是买了,可是年前比较忙,春节在家总算是挤出时间来拼完了。

零件分了3类编号,每类2~3袋,开箱大大小小共11包。分类的好处显而易见,每部分零件数可控,不用自己再做分类,显著提高拼装效率。

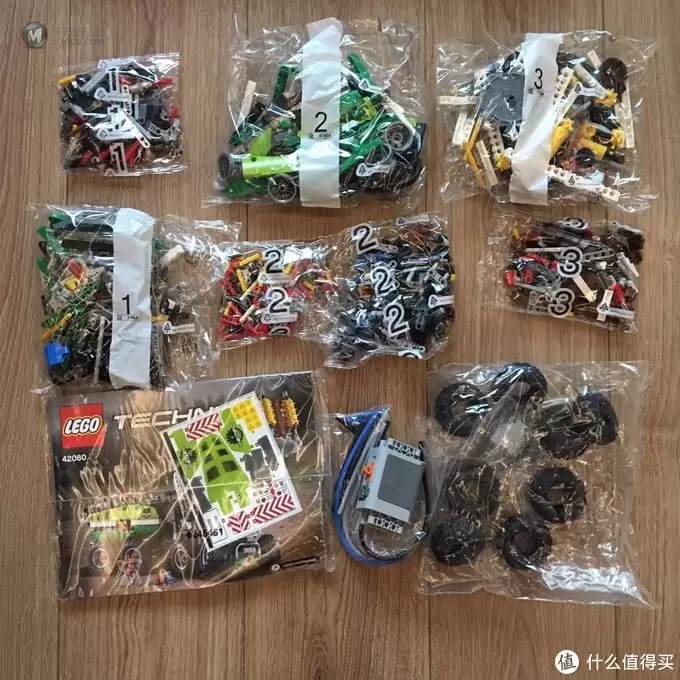

42080 多功能林业机械A模式简评及部分RC化改造开箱

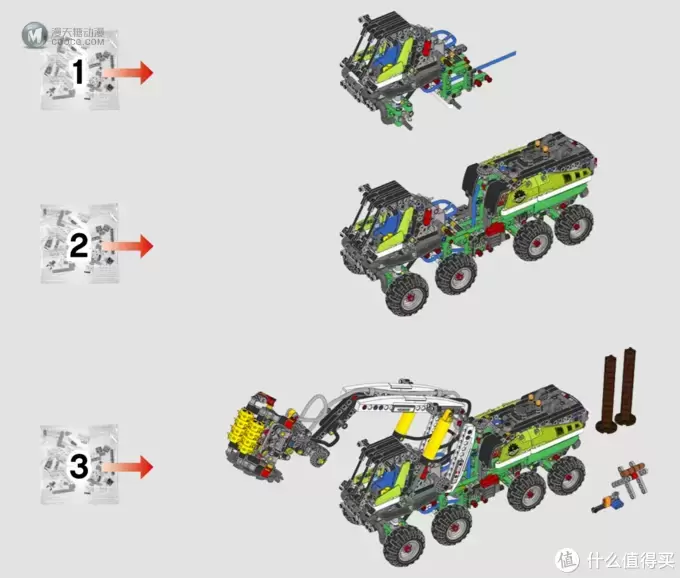

42080 多功能林业机械A模式简评及部分RC化改造借说明书来说明下每类对应的部分

A模式拼装过程没啥好展示的,有兴趣的朋友可去LEGO官网直接下说明书看。整车长度不算切割臂36cm左右,加上切割臂能达到55cm,尺寸不小。

可动性方面,应该说对于千片级别的set来说很不错了。(以下部分图片来自说明书,毕竟我自己的有些地方为了RC化改动过了,改回去实在有点麻烦,而说明书画得很清楚)

转向虽然是铰链式设计,但是通过彻底的连杆,铰链转动的同时会带动前轮做更大幅度的转向。而第1、2、3组轮轴的延长线在转向的过程中,会始终交于一点,以保证车辆行进顺畅,设计非常巧妙。

42080 多功能林业机械A模式简评及部分RC化改造转向

第1、3、4组轮轴是可以在一定幅度内左右摇摆的尽可能贴合不同地形的。不过因为没有动力,提高抓地力也无从谈起。

42080 多功能林业机械A模式简评及部分RC化改造悬挂系统

切割臂的上下,以及抓取/松开木材2个动作是气动的。通过前部车身上左右2个旋钮控制。

42080 多功能林业机械A模式简评及部分RC化改造气动

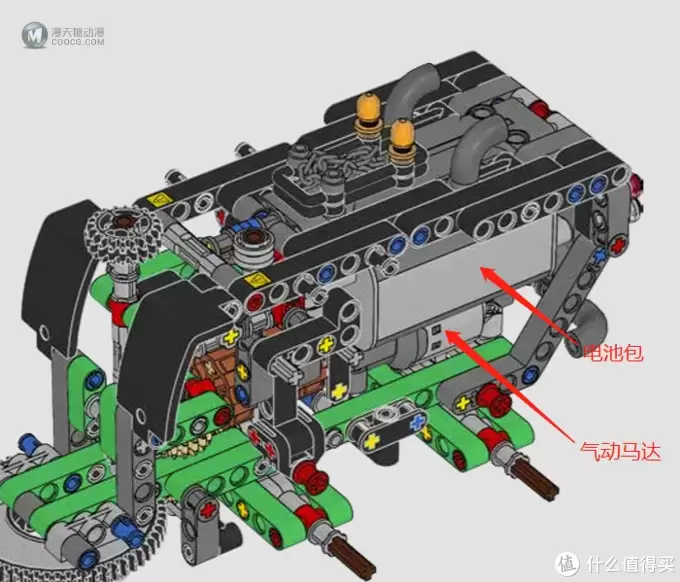

气动马达和电池包藏于后部车身,上盖可以打开方便检测。电源开关被很人性化的接了出来,无需开盖即可操作。

42080 多功能林业机械A模式简评及部分RC化改造气动马达和电池包

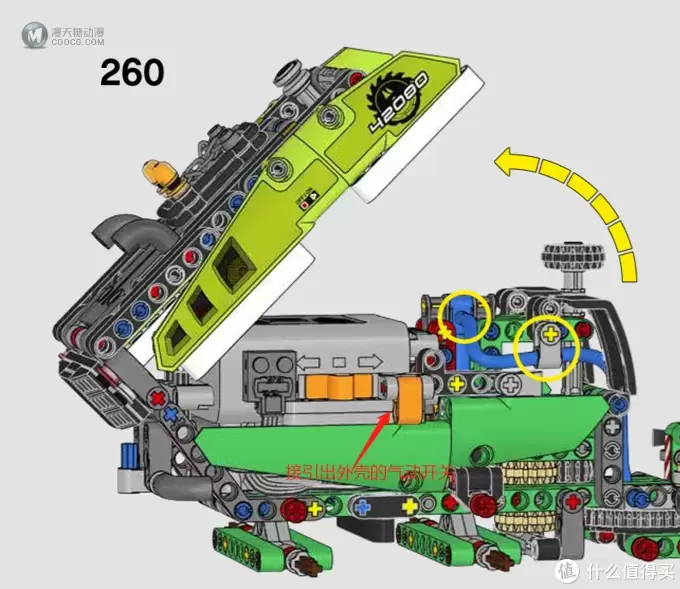

42080 多功能林业机械A模式简评及部分RC化改造外壳可打开,气动电源开关被接应出来了

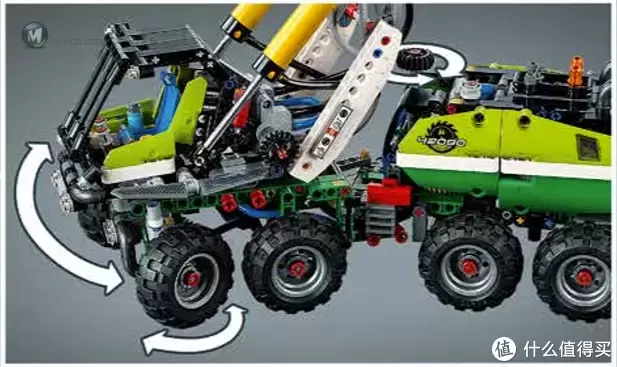

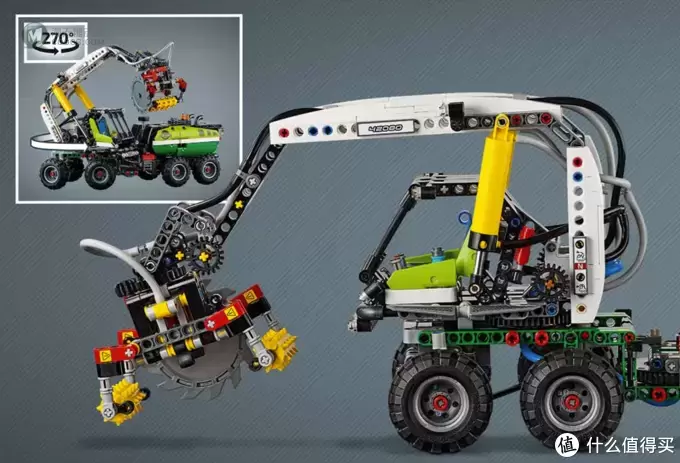

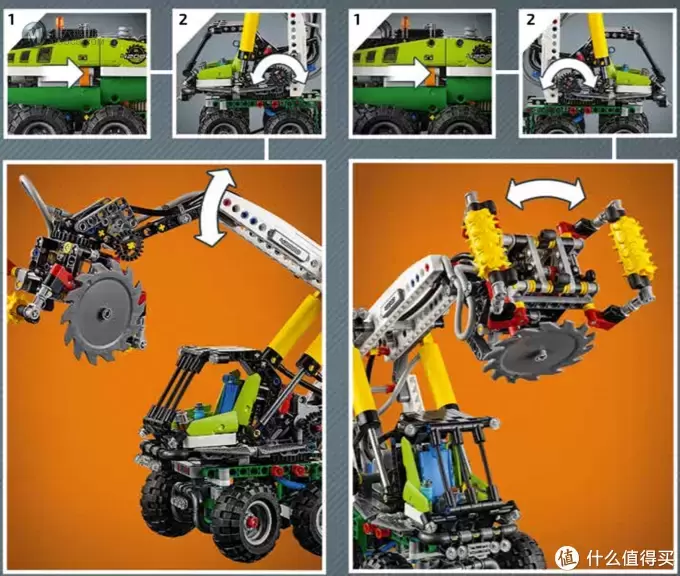

整个前部操作台连带切割臂也可以手工转动,大约有270度的样子。切割齿轮的前后,切割机构的水平和垂直转动也都可以手动控制。

42080 多功能林业机械A模式简评及部分RC化改造操作台转动

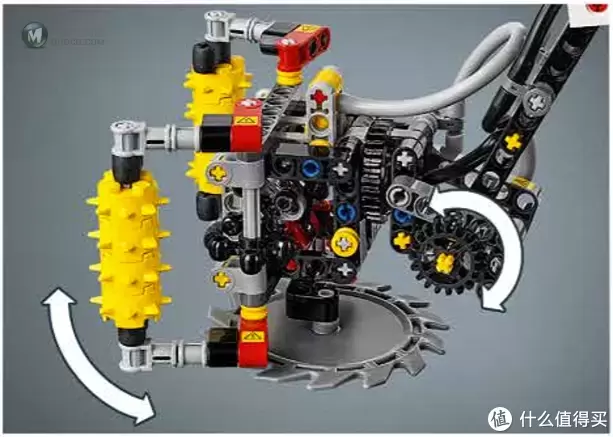

42080 多功能林业机械A模式简评及部分RC化改造切割机构水平和垂直转动

除了主体外,这套set里还包含了2节圆木、1张放了一段木材的工作台以及1把电锯,方便可以摆出各种造型。不过,要是能再搭载一两个人偶就完美啦。

700不到的价格入手1003片包含2代气动件的set,我感觉很合理了。这个规模既可以较块完工,又保证了不错的可玩性,气动的加入可谓是锦上添花,喜欢的朋友不要错过咯。

下面是RC化改造,实现了车辆行进和转向。没有兴趣的朋友可以直接拉到最后看效果。不过我觉得乐高既然是拼插积木,那么它最大的乐趣绝对不是按照图纸一步一步的搭建,而应该是用积木实体化自己心中的构想。所以,自己思考,自己动手,自己实现才是乐高最大的乐趣所在。我这套RC化方法并不是唯一的,也肯定不是最优的,只是想能抛砖引玉,给各位朋友提供一点点思路,同时也欢迎各位朋友一起探讨。

1,用双鹰蓝牙电池替换掉原来的电池包。双鹰的这块电池自带4频道蓝牙遥控,便宜又好用。

42080 多功能林业机械A模式简评及部分RC化改造双鹰蓝牙锂电池

42080 多功能林业机械A模式简评及部分RC化改造替换电池包

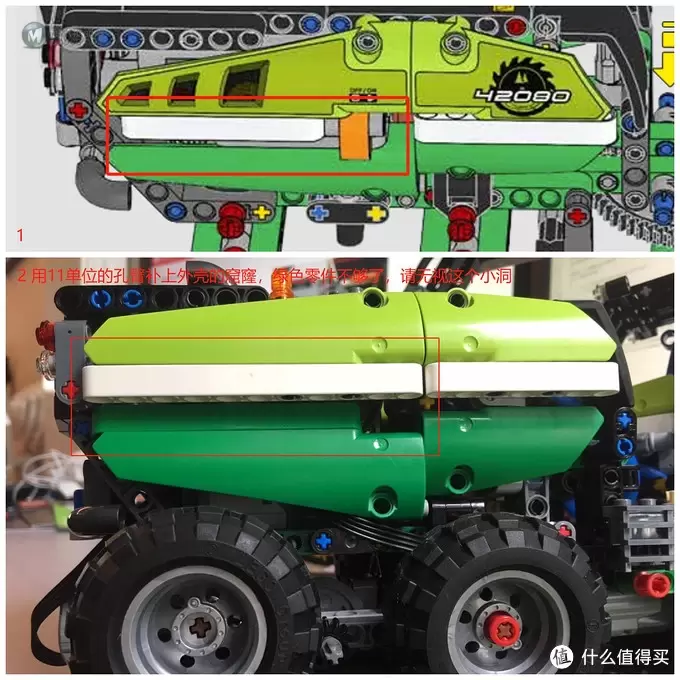

42080 多功能林业机械A模式简评及部分RC化改造用11单位的孔臂补上外壳的窟窿

2,增加伺服电机以控制转向。安装方法不是唯一的,根据你手头的零件找到你的方法。

42080 多功能林业机械A模式简评及部分RC化改造

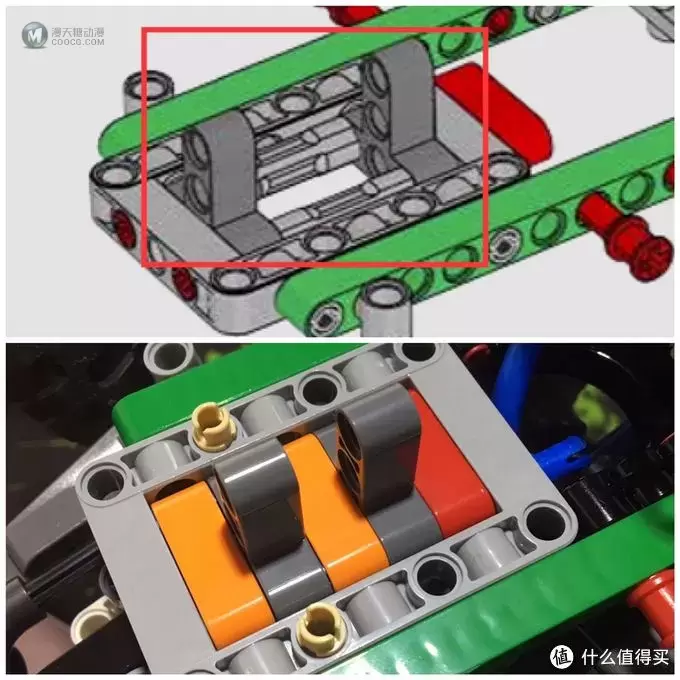

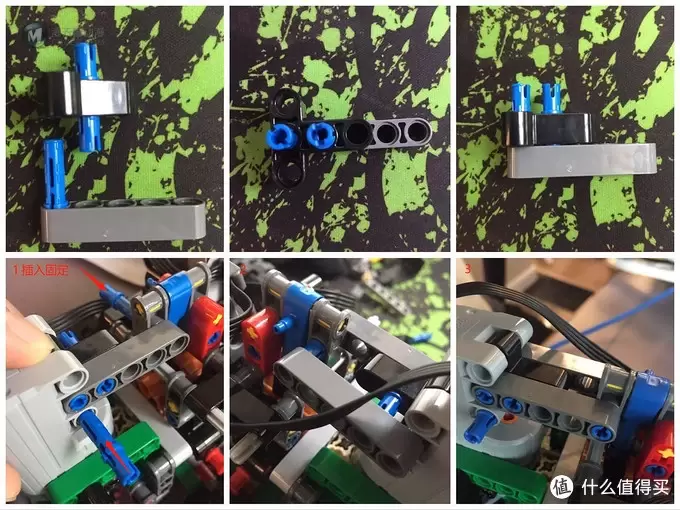

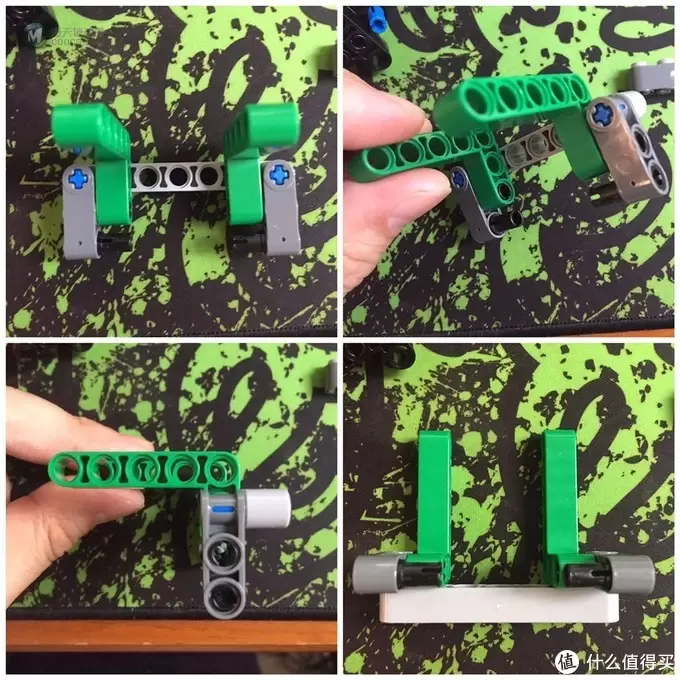

42080 多功能林业机械A模式简评及部分RC化改造做一个类似这样的结构,用来已经装上的固定气泵,并方便之后安装伺服电机

42080 多功能林业机械A模式简评及部分RC化改造安装好这个结构

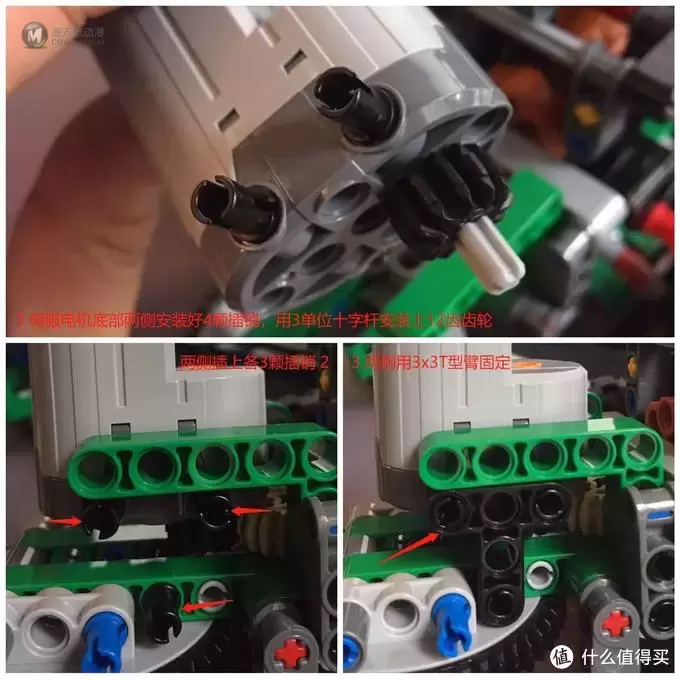

42080 多功能林业机械A模式简评及部分RC化改造安装伺服电机

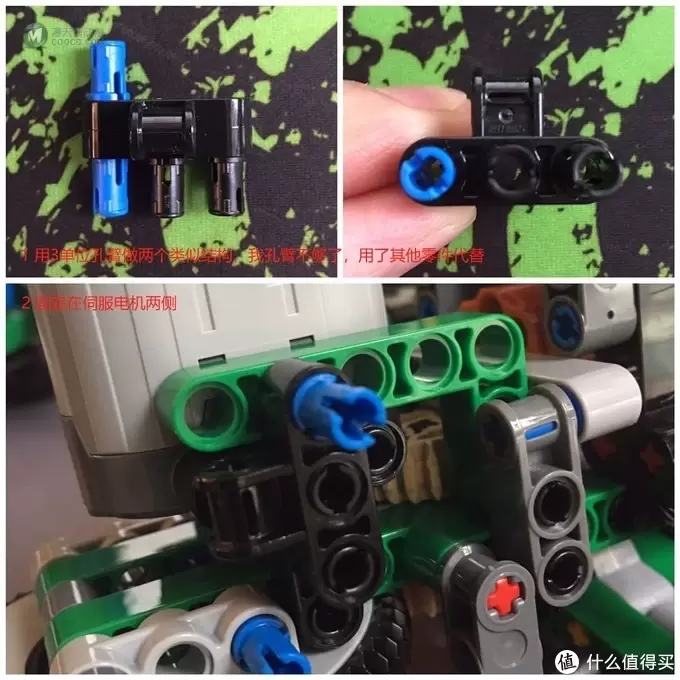

42080 多功能林业机械A模式简评及部分RC化改造加固

42080 多功能林业机械A模式简评及部分RC化改造进一步固定

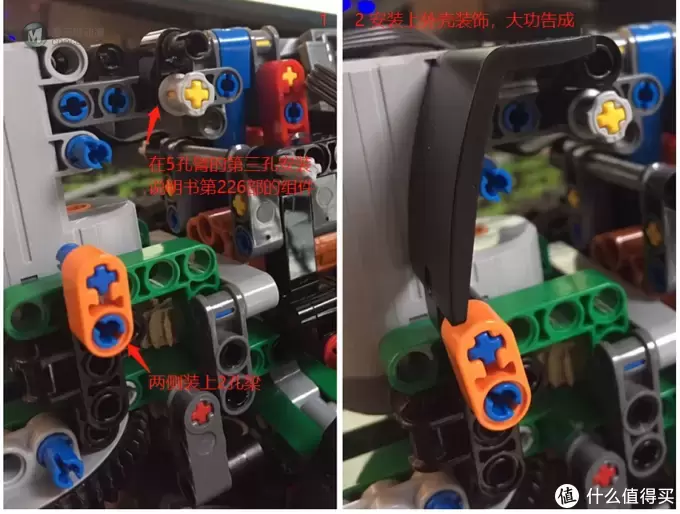

42080 多功能林业机械A模式简评及部分RC化改造装上外壳

3,驱动车辆前进后退。

开始我考虑在空间相对宽敞第二组轮轴上加上动力。首先,车底前部的转向连杆太占用空间了,改动下把它翻上去。

42080 多功能林业机械A模式简评及部分RC化改造第一组轮轴的底盘改成下图结构

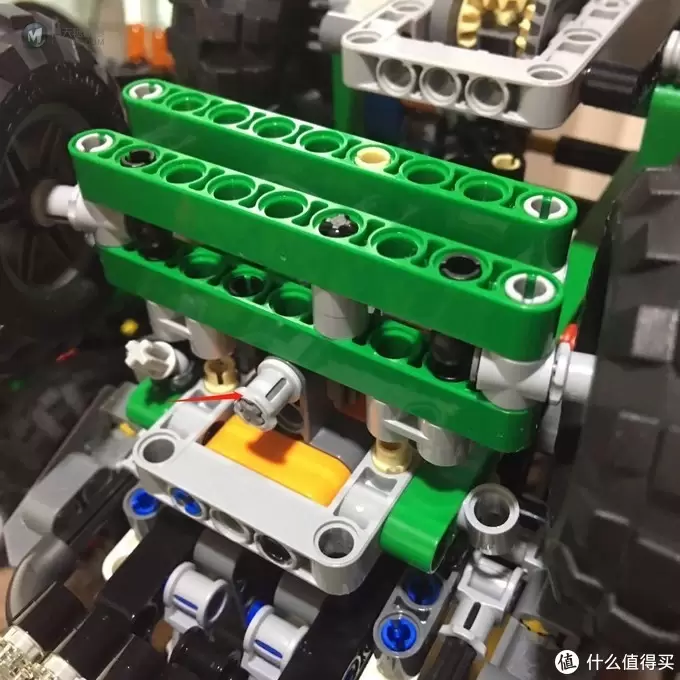

42080 多功能林业机械A模式简评及部分RC化改造拔掉箭头所指的零件

42080 多功能林业机械A模式简评及部分RC化改造用1×4带截止的十字轴固定

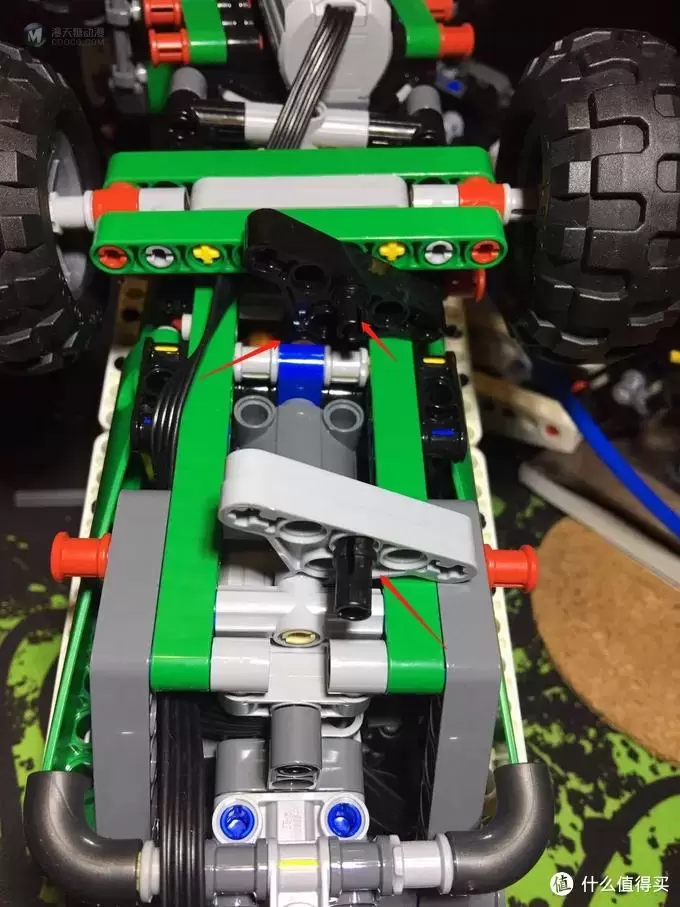

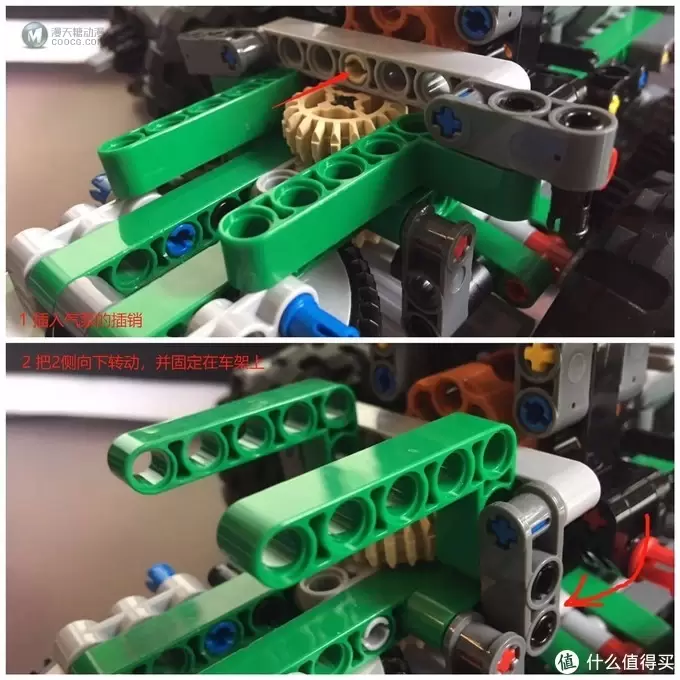

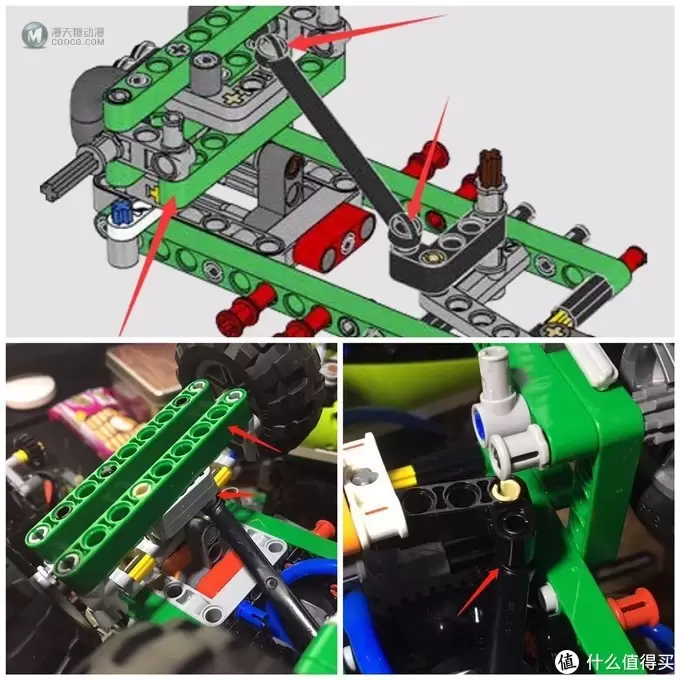

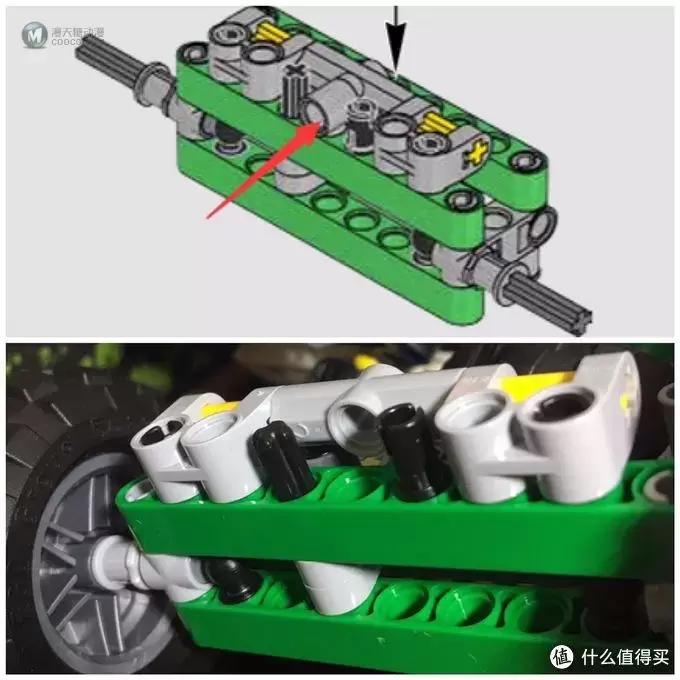

42080 多功能林业机械A模式简评及部分RC化改造把第一轮组的后横梁固定到靠近地面这侧,把转向连杆固定到接近车厢一侧

然后,连杆的固定结构也太占地方了,进一步缩减,我的方法是这样的。

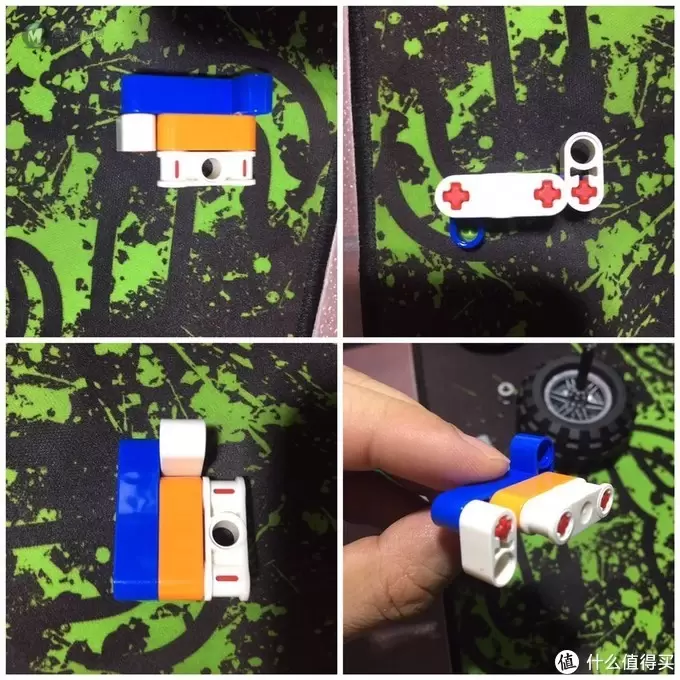

42080 多功能林业机械A模式简评及部分RC化改造做一个类似结构

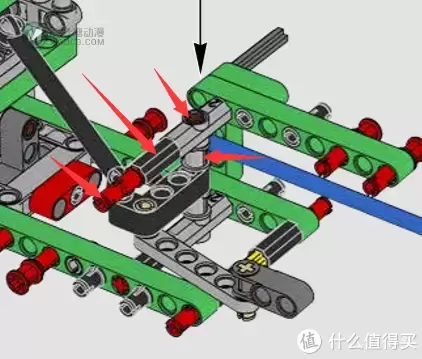

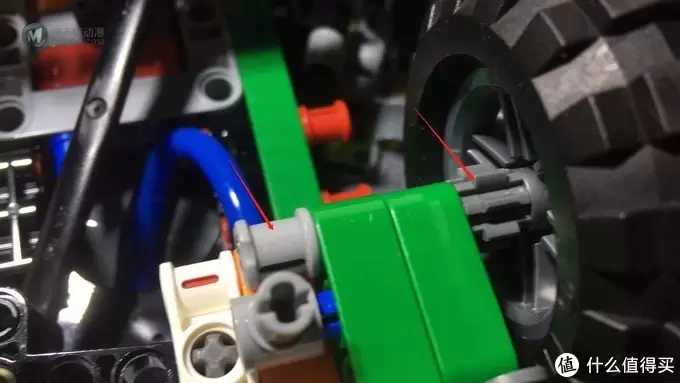

42080 多功能林业机械A模式简评及部分RC化改造拆掉图上箭头所指的这些零件

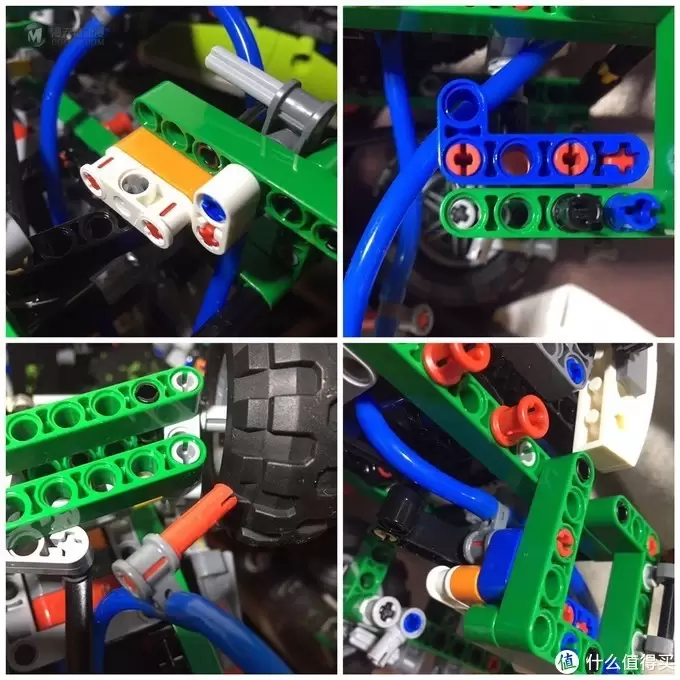

42080 多功能林业机械A模式简评及部分RC化改造用1×4带截止的十字轴替换的原来5单位的轴,把刚才那个结构安装到车架上,然后把输气管固定好,装上3×5的L型孔臂

42080 多功能林业机械A模式简评及部分RC化改造用1×6十字轴固定第二组轮子,图上齿轮是8齿

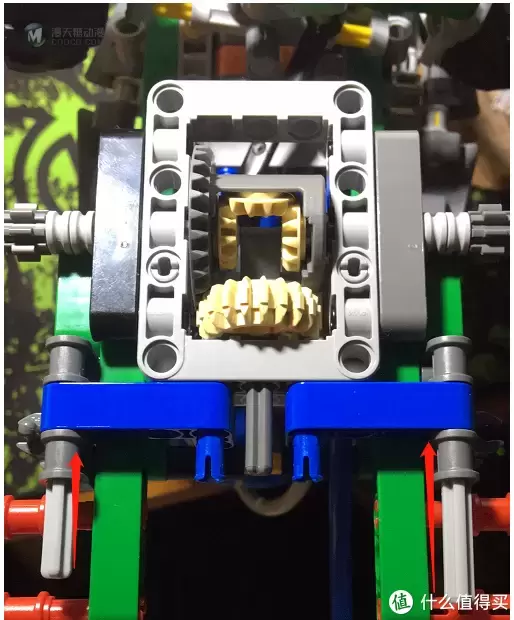

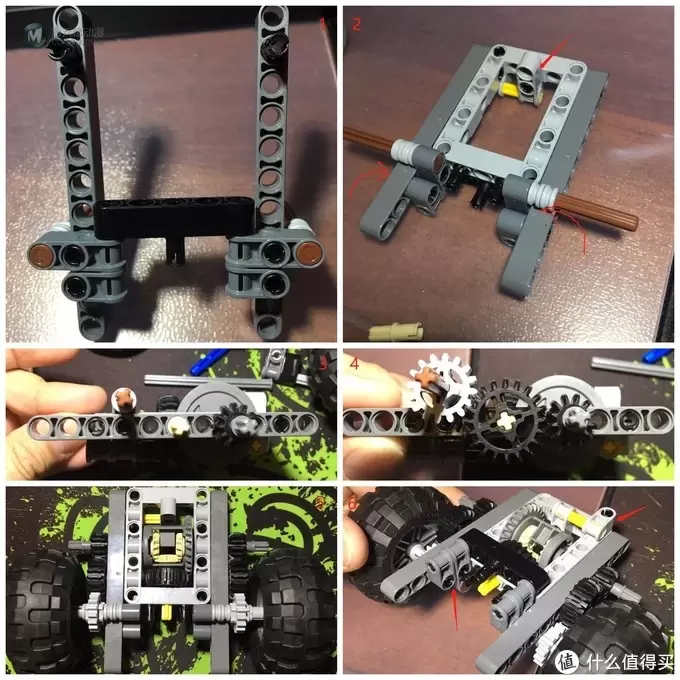

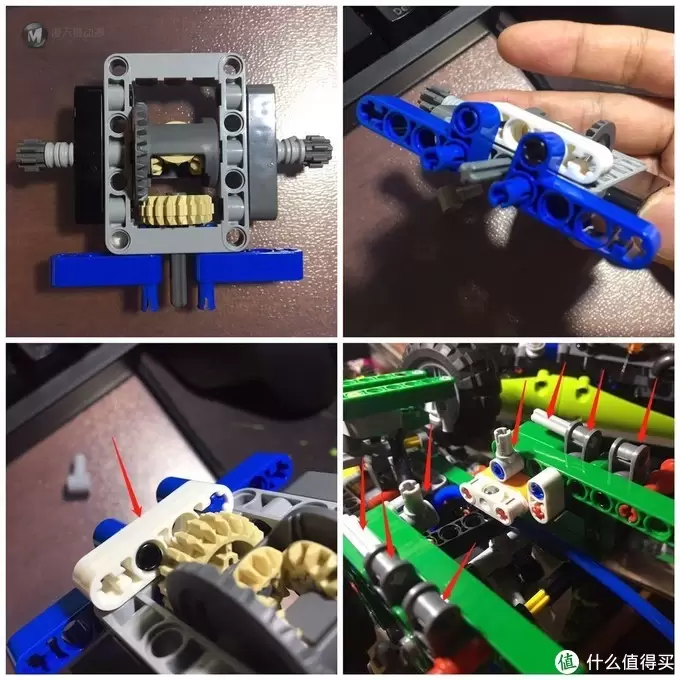

42080 多功能林业机械A模式简评及部分RC化改造做一个类似的差速器,2侧的齿轮是8齿。按照右下图所示装好固定结构,4个深灰色的零件是2单位的变向连接件。

42080 多功能林业机械A模式简评及部分RC化改造用1×3的十字轴固定好差速器

之后把后半截车厢连结上你会发现,空间仍然只够装一个M电机。而车子开起来慢吞吞的,时不时还要打滑。嗯,所以我们继续。

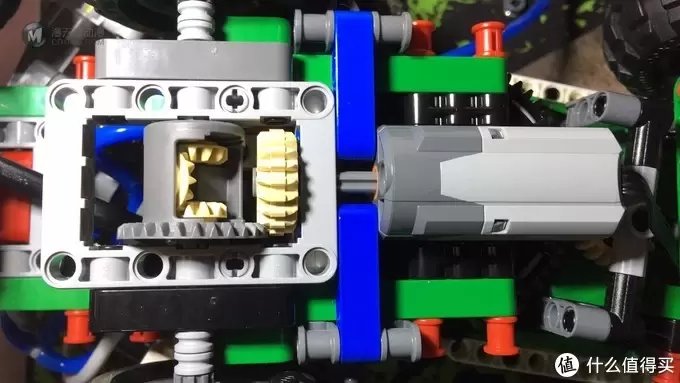

42080 多功能林业机械A模式简评及部分RC化改造安装M电机

一不做二不休,在第四轮轴也加上动力,实现双动力四驱。不过第四轮轴是有悬挂的,改动起来比较费劲。下面是我的做法。Again,既不是唯一的方法也不是最好的方法,欢迎朋友指点。

42080 多功能林业机械A模式简评及部分RC化改造用1×5带截止的十字轴替换说明书123步中的1×4十字轴,参考下图安装2片三角型薄孔梁

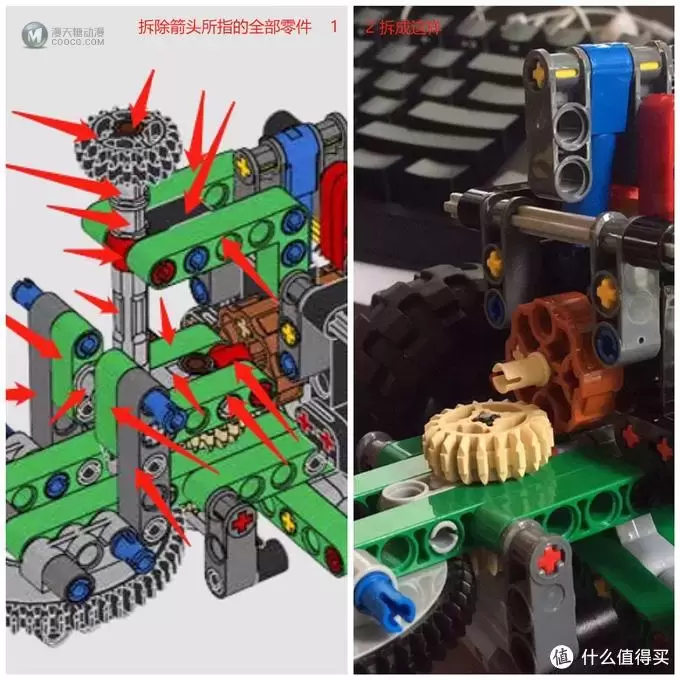

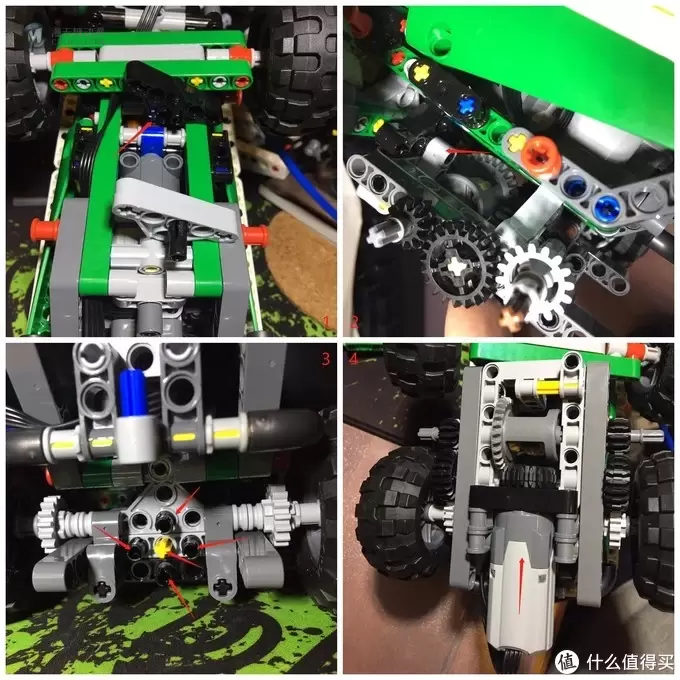

42080 多功能林业机械A模式简评及部分RC化改造如图把第四轮轴拆成这样。在第三轮轴后,在刚才替换的1×5轴上加上一个相同结构

42080 多功能林业机械A模式简评及部分RC化改造如图制作一个类似的差速器结构,把第四组轮子安上。图4中齿轮为16:20:12。部件可参照下图。

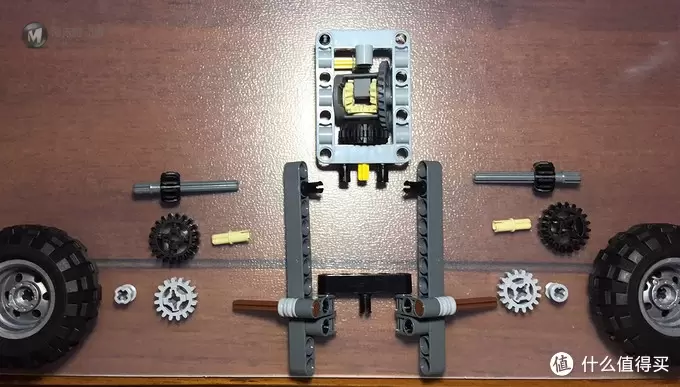

42080 多功能林业机械A模式简评及部分RC化改造第四轮组差速器零件参考

42080 多功能林业机械A模式简评及部分RC化改造按右上图所示把差速器补件安装到悬挂上,并安装第二个M电机

之后把走线整理干净,分别插入双鹰锂电池的4个引脚上。2个负责前进后退的M电机因为齿轮数不同,实际输出动力是相反的,切忌安装在同一个引脚上。我按个人习惯分别皆在红色和黑色引脚上。遥控器懒得再搭了,实际可以联动控制这2组电机。

到这里基本能玩下了,上效果

欢迎大家留言,点赞,打赏!完结撒花42080 多功能林业机械A模式简评及部分RC化改造
